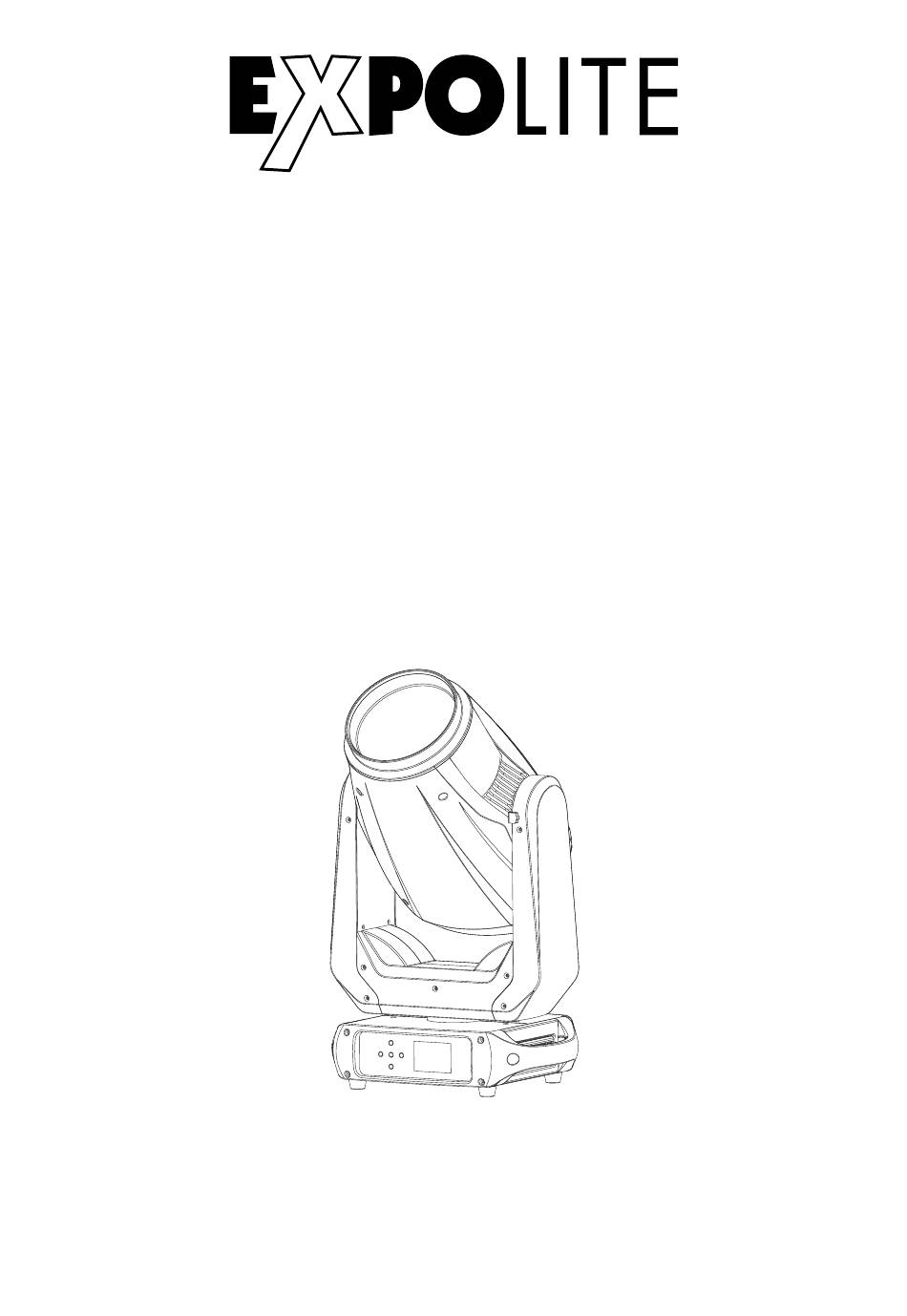

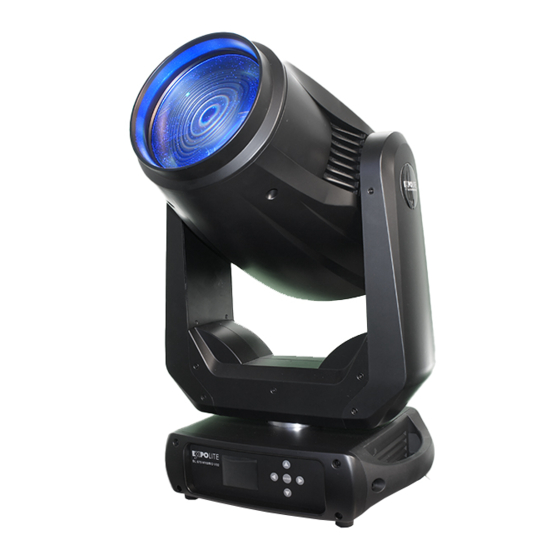

  • Seite 1 TourSpot SL 575 Hybrid Bedienungsanleitung User Manual Art.Nr.: led28015 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-05-51...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-04 Abmessungen D-05 Installation D-06 Bedienung D-07 Steuerung mit DMX512 D-14 Delivery E-22 Product Information E-22 Dimensions E-23 Installation E-24 Operation E-25 Using DMX512 Controller E-32...

  • Seite 4: Lieferumfang

    - Quicklock Montagebügel - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. Technische Daten Spannungsversorgung...

  • Seite 5: Abmessungen

    Abmessungen 358 mm 250 mm D-05...
  • Seite 6 Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht.

  • Seite 7: Bedienung

    Bedienung Bedienelemente am Gerät Enter into (Bitte für 3 Sekunden gedrückt halten) Menu Roll MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen Down DOWN-Taste Abwärts blättern; Wert verringern ROLL-Taste Weiter blättern Menüstruktur MENU PERSON...
  • Seite 8 MENU STEP(01-30) EDIT EDIT 1 0-255 TILT 0-255 EDIT 2 PT SPEED 0-255 COLOR 0-255 FIXED GOBO 0-255 EDIT 20 ROTA.GOBO 0-255 0-255 GOBO.ROTA PRISM 0-255 ZOOM 0-255 FOCUS 0-255 DIMMER 0-255 0-255 STROBE TIME 0-255 MANUAL AUTO TEST CHANNEL 0-255 TILT 0-255...
  • Seite 9 DMX-Adresse einstellen MENU PERSON ADDRESS HSIC 001-512 Im Menü Address wird die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERSON STANDARD HSIC BASIC Im Menü PERSON wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi STANDARD (18 Kanäle) und BASIC (15 Kanäle) zur Verfügung.

  • Seite 10: Wdmx Reset

    MENU OPTION DIMMER DIM4 DIM3 DIM2 DIM1 LED PWM 1200Hz 2400Hz 4000Hz 6000Hz 25000Hz DMX ERROR DMX ERROR SAVE BLACK DISPLAY ON DISPLAY LOCK LOAD PARA SETTING RECOVERY DMX ERROR **** CLEAN EDIT 1 DMX ERROR **** CLEAN EDIT 2 DMX ERROR **** WDMX HIDE...
  • Seite 11 MENU OPTION SIGNAL ONLY XLR XLR FIRST ONLY WDMX WDMX FIRST WDMX TO DMX SIGNAL: Hier kann festgelegt werden, ob das Gerät nur auf Signal an den XLR-Buchsen reagieren soll (ONLY XLR) ob das Signal an den XLR-Buchsen Vorrang vor dem Signal über WDMX haben soll (XLR FIRST), ob das Gerät nur auf Signal über WDMX reagieren soll (ONLY WDMX), ob das WDMX-Signal Vorrang vor dem Signal an den XLR-Buchsen haben soll (WDMX FIRST), oder ob das WDMX-Signal an den XLR-Buchsen ausgegeben werden soll (WDMX TO DMX).
  • Seite 12 Test-Menü MENU MANUAL AUTO TEST CHANNEL 0-255 TILT 0-255 PT SPEED 0-255 COLOR 0-255 0-255 FIXED GOBO ROTA.GOBO 0-255 GOBO.ROTA 0-255 PRISM 0-255 ZOOM 0-255 FOCUS 0-255 DIMMER 0-255 0-255 STROBE DEBUG HIDE RESET ALL RESET PT RESET COLOR SYS GOBO SYST OTHER Im Menü...
  • Seite 13 Info-Menü MENU INFO FIXTURE HOURS LED USE HOURS TEMPERATURE VERSION 35xxxxxxxxxxxx SL 575 Hybrid LABEL SYSTEM ERROR MEMORY IC ANGLESENSOR PAN SENSOR PAN ENCODER PAN DRIVEIC TILT SENSOR TILTENCODER TILTDRIVEIC FAN RUN TEMPERATURE COLOR RESET FGOBO RESET GOBO RESET RGOBO RESET ZOOM RESET FOCUS RESET PRISM RESET...

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über zwei verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 2 DMX-Personalities (15 und 18 Kanäle) wählbar Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 66-70 Gobo Shake Gobo 1 (Slow to fast) 71-75 Gobo Shake Gobo 2 (Slow to fast) 76-80 Gobo Shake Gobo 3 (Slow to fast) 81-85 Gobo Shake Gobo 4 (Slow to fast) 86-90 Gobo Shake Gobo 5 (Slow to fast) 91-95 Gobo Shake Gobo 6 (Slow to fast) 96-100...
  • Seite 16 Prism 0-10 Open White 11-145 Prism Index (0 - 360°) 146-150 Stop 151-200 Prism Rotation (Fast to slow ) 201-205 Stop 206-255 Inverse Prism Rotation (Slow to fast) 0-255 Zoom Auto Focus 0-12 No Function 13-39 40-66 67-93 94-120 121-147 0-255 Focus 0-255...
  • Seite 17 151-160 1200Hz 161-170 2400Hz 171-180 4000Hz 181-190 6000Hz 191-200 25000Hz 201-210 All Reset 211-220 XY Reset 221-230 Colour System Reset 231-240 Gobo Reset 241-250 Focus/Zoom/Prism Reset 251-255 No Function D-17...
  • Seite 18 Basic 0-255 0-255 Tilt 0-255 PT Speed Color Wheel Open White 8-14 15-21 Yellow 22-28 Cyan 29-35 Magenta 36-42 Green 43-49 Blue 50-56 Orange 57-63 64-191 Index 0 - 360° 192-222 Rainbow Effect (Fast to slow) 223-224 Stop 225-255 Rainbow Effect (Slow to fast) 0-255 Colour Wheel Fine Adjustment Fixed Gobo Wheel...
  • Seite 19 121-127 Open White 128-190 Water Effect (Fast to slow) 191-192 Stop 193-255 Water Effect (Slow to fast) Rotating Gobo 0-10 Open White 11-16 Gobo 1 17-22 Gobo 2 23-28 Gobo 3 29-34 Gobo 4 35-40 Gobo 5 41-46 Gobo 6 47-52 Gobo 7 53-58...
  • Seite 20 Auto Focus 0-12 No Function 13-39 40-66 67-93 94-120 121-147 0-255 Focus 0-255 Dimmer Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Control 0-10 No Function 11-20 Pan/Tilt Black Activated 21-30 Pan/Tilt Black Deactivated 31-40...
  • Seite 21 201-210 All Reset 211-220 XY Reset 221-230 Colour System Reset 231-240 Gobo Reset 241-250 Focus/Zoom/Frost/Prism Reset 251-255 No Function D-21...

  • Seite 22: Delivery E

    - Accessory quicklock assembly frame - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. Product Information Voltage 100V - 240V AC 50/60Hz...
  • Seite 23 Dimensions 358 mm 250 mm E-23...

  • Seite 24: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the quicklock brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device.

  • Seite 25: Operation E

    Operation Display Operation Enter into MENU: Return to previous menu (Press and hold for 3 seconds) ENTER: Enter currently selected menu Menu Roll Scroll up, Increase value Scroll down: Decrease value DOWN: ROLL: Roll forward Down Menu Map MENU PERSON ADDRESS HSIC 001-512...
  • Seite 26 MENU STEP(01-30) EDIT EDIT 1 0-255 TILT 0-255 EDIT 2 PT SPEED 0-255 COLOR 0-255 FIXED GOBO 0-255 EDIT 20 ROTA.GOBO 0-255 0-255 GOBO.ROTA PRISM 0-255 ZOOM 0-255 FOCUS 0-255 DIMMER 0-255 0-255 STROBE TIME 0-255 MANUAL AUTO TEST CHANNEL 0-255 TILT 0-255...
  • Seite 27 Setting DMX-Address MENU ADDRESS HSIC 001-512 PERSON The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON STANDARD HSIC PERSON BASIC The personality is set in the menu PERSON. There are two different modes which can be chosen: STANDARD (18 channels) and BASIC (15 channels).

  • Seite 28: Display Lock

    MENU DIM4 OPTION DIMMER DIM3 DIM2 DIM1 LED PWM 1200Hz 2400Hz 4000Hz 6000Hz 25000Hz DMX ERROR DMX ERROR SAVE BLACK DISPLAY ON DISPLAY LOCK LOAD PARA SETTING RECOVERY DMX ERROR **** CLEAN EDIT 1 DMX ERROR **** CLEAN EDIT 2 DMX ERROR **** WDMX HIDE...
  • Seite 29 MENU OPTION SIGNAL ONLY XLR XLR FIRST ONLY WDMX WDMX FIRST WDMX TO DMX SIGNAL: In this menu you can set if the fixture is controlled by signal via the XLR connectors (ONLY XLR) if signal on XLR connectors has higher priority than the WDMX signal (XLR FIRST), if the fixture is controlled by WDMX signal (ONLY WDMX), if the WDMX signal has higher priority than the signal at the XLR connectors (WDMX FIRST) or if WDMX signal is sent to the XLR connectors (WDMX TO DMX).

  • Seite 30: All Reset

    Auto-Test Menu MENU 0-255 MANUAL AUTO TEST CHANNEL TILT 0-255 PT SPEED 0-255 COLOR 0-255 FIXED GOBO 0-255 0-255 ROTA.GOBO GOBO.ROTA 0-255 PRISM 0-255 ZOOM 0-255 0-255 FOCUS DIMMER 0-255 STROBE 0-255 DEBUG HIDE RESET ALL RESET PT RESET COLOR SYS GOBO SYST OTHER The auto-test menu can be accessed via the menu MANUAL, submenu AUTO TEST.
  • Seite 31 Info-Menü MENU INFO FIXTURE HOURS LED USE HOURS TEMPERATURE VERSION 35xxxxxxxxxxxx SL 575 Hybrid LABEL SYSTEM ERROR MEMORY IC ANGLESENSOR PAN SENSOR PAN ENCODER PAN DRIVEIC TILT SENSOR TILTENCODER TILTDRIVEIC FAN RUN TEMPERATURE COLOR RESET FGOBO RESET GOBO RESET RGOBO RESET ZOOM RESET FOCUS RESET PRISM RESET...

  • Seite 32: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has two DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are two DMX personalities with 15 and 18 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 33 66-70 Gobo Shake Gobo 1 (Slow to fast) 71-75 Gobo Shake Gobo 2 (Slow to fast) 76-80 Gobo Shake Gobo 3 (Slow to fast) 81-85 Gobo Shake Gobo 4 (Slow to fast) 86-90 Gobo Shake Gobo 5 (Slow to fast) 91-95 Gobo Shake Gobo 6 (Slow to fast) 96-100...
  • Seite 34 Prism 0-10 Open White 11-145 Prism Index (0 - 360°) 146-150 Stop 151-200 Prism Rotation (Fast to slow ) 201-205 Stop 206-255 Inverse Prism Rotation (Slow to fast) 0-255 Zoom Auto Focus 0-12 No Function 13-39 40-66 67-93 94-120 121-147 0-255 Focus 0-255...
  • Seite 35 151-160 1200Hz 161-170 2400Hz 171-180 4000Hz 181-190 6000Hz 191-200 25000Hz 201-210 All Reset 211-220 XY Reset 221-230 Colour System Reset 231-240 Gobo Reset 241-250 Focus/Zoom/Prism Reset 251-255 No Function E-35...
  • Seite 36 Basic 0-255 0-255 Tilt 0-255 PT Speed Color Wheel Open White 8-14 15-21 Yellow 22-28 Cyan 29-35 Magenta 36-42 Green 43-49 Blue 50-56 Orange 57-63 64-191 Index 0 - 360° 192-222 Rainbow Effect (Fast to slow) 223-224 Stop 225-255 Rainbow Effect (Slow to fast) 0-255 Colour Wheel Fine Adjustment Fixed Gobo Wheel...
  • Seite 37 121-127 Open White 128-190 Water Effect (Fast to slow) 191-192 Stop 193-255 Water Effect (Slow to fast) Rotating Gobo 0-10 Open White 11-16 Gobo 1 17-22 Gobo 2 23-28 Gobo 3 29-34 Gobo 4 35-40 Gobo 5 41-46 Gobo 6 47-52 Gobo 7 53-58...
  • Seite 38 Auto Focus 0-12 No Function 13-39 40-66 67-93 94-120 121-147 0-255 Focus 0-255 Dimmer Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Control 0-10 No Function 11-20 Pan/Tilt Black Activated 21-30 Pan/Tilt Black Deactivated 31-40...
  • Seite 39 201-210 All Reset 211-220 XY Reset 221-230 Colour System Reset 231-240 Gobo Reset 241-250 Focus/Zoom/Frost/Prism Reset 251-255 No Function E-39...
  • Seite 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
