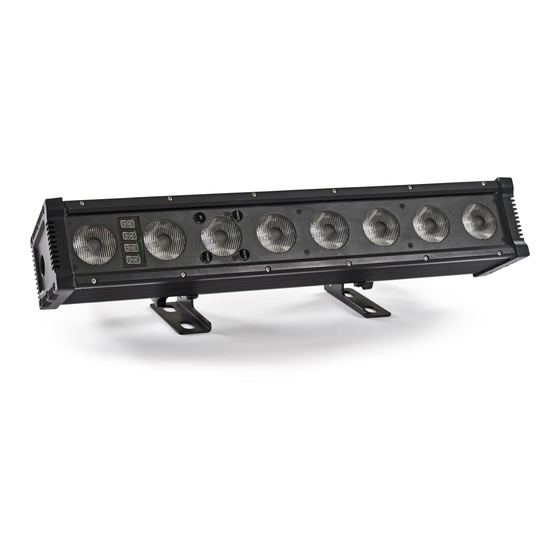

Expolite TourBar 32 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
TourBar 32
User Manual
Art.Nr.: led22110
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-23-41
Menu
Control
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourBar 32
Inhaltszusammenfassung für Expolite TourBar 32

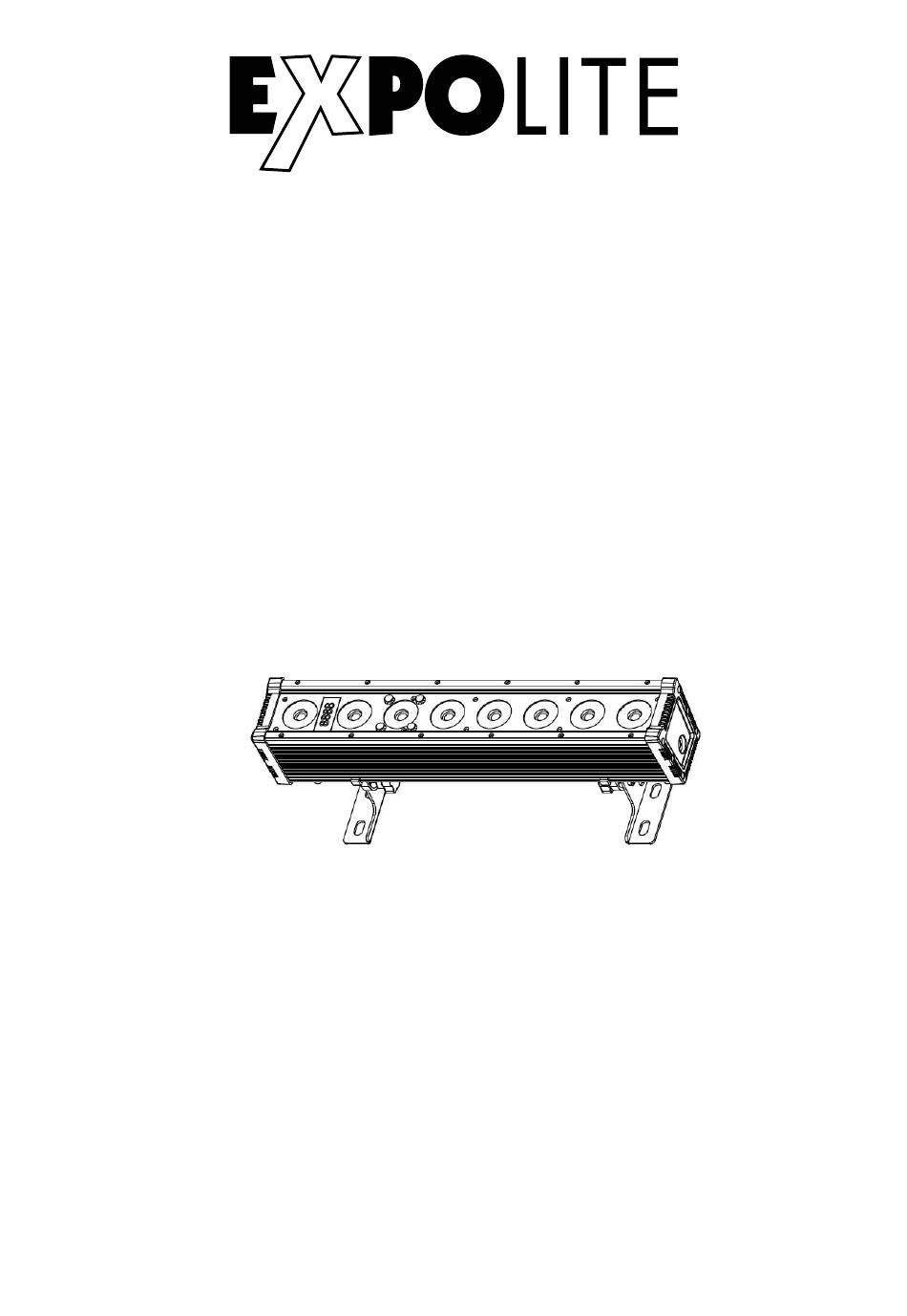

- Seite 1 TourBar 32 Bedienungsanleitung User Manual Art.Nr.: led22110 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-23-41...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-05 Installation D-06 Bedienung D-07 Steuerung mit DMX512 D-13 Delivery E-15 Product Information E-16 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controler E-25... -
Seite 4: Lieferumfang
Lieferumfang - Expolite TourBAR 32 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
8 x 15W 4in1 RGBW** Abstrahlwinkel 10 x 40° Steuerung Stand-Alone / Master-Slave / DMX512 DMX-Kanäle 3 - 10 (3/4/5/7/10) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10% Abmessungen D-05... - Seite 6 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Stehend Das Gerät kann stehend auf den montierten Standfüßen betrieben werden. Eine sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen! HINWEIS Das LED Modul kann in jeder beliebigen Lage betrieben werden.
-
Seite 7: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU PERSON ADDR 001 - 512 HSIC PERSON STAT 0 - 255 HSIC GREEN... - Seite 8 MENU PROG HSIC CHS1 SC 01 PERSON 0 - 255 GREEN 0 - 255 BLUE 0 - 255 SC 20 WHITE HSIC CHS3 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
- Seite 9 DMX-Adresse einstellen MENU PERSON ADDR 001 - 512 HSIC Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU 10 CH PERSON HSIC CHMD 7 CH 5 CH 4 CH 3 CH Im Menü...
- Seite 10 Kalibrierung MENU (0 - 255) PERSON HSIC (0 - 255) GREEN BLUE (0 - 255) WHITE (0 - 255) YES/NO Im Menüpunkt SET wird unter CAL eine benutzerdefinierte Farbkalibrierung gespeichert. Diese begrenzt die maximale Helligkeit der Farbkanäle bei dem DMX-Wert „255". Im Untermenü USE können diese Einstellungen aktiviert (YES) oder deaktiviert werden (NO) HINWEIS: Der Maximalwert kann auf „0"...
- Seite 11 Aktivieren des Passwortschutzes MENU PERSON HSIC LOCK Im Menü LOCK wird festgelegt, ob das Display nach jeder Benutzung gesperrt wird, so dass ein Passwort eingegeben werden muss, um es freizuschalten (ON) oder ob der Zugriff gundsätzlich frei ist (OFF). PASSWORD: UP - DOWN - UP - DOWN - ENTER Benutzerdefinierte statische Szenen MENU (0 - 255)
- Seite 12 Benutzerprogramme editieren MENU PERSON PROG HSIC CHS1 SC 01 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
-
Seite 13: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (3-/4-/-5-/7-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 14 D-12 D-14...
- Seite 26 D-12 E-26...
- Seite 28 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
