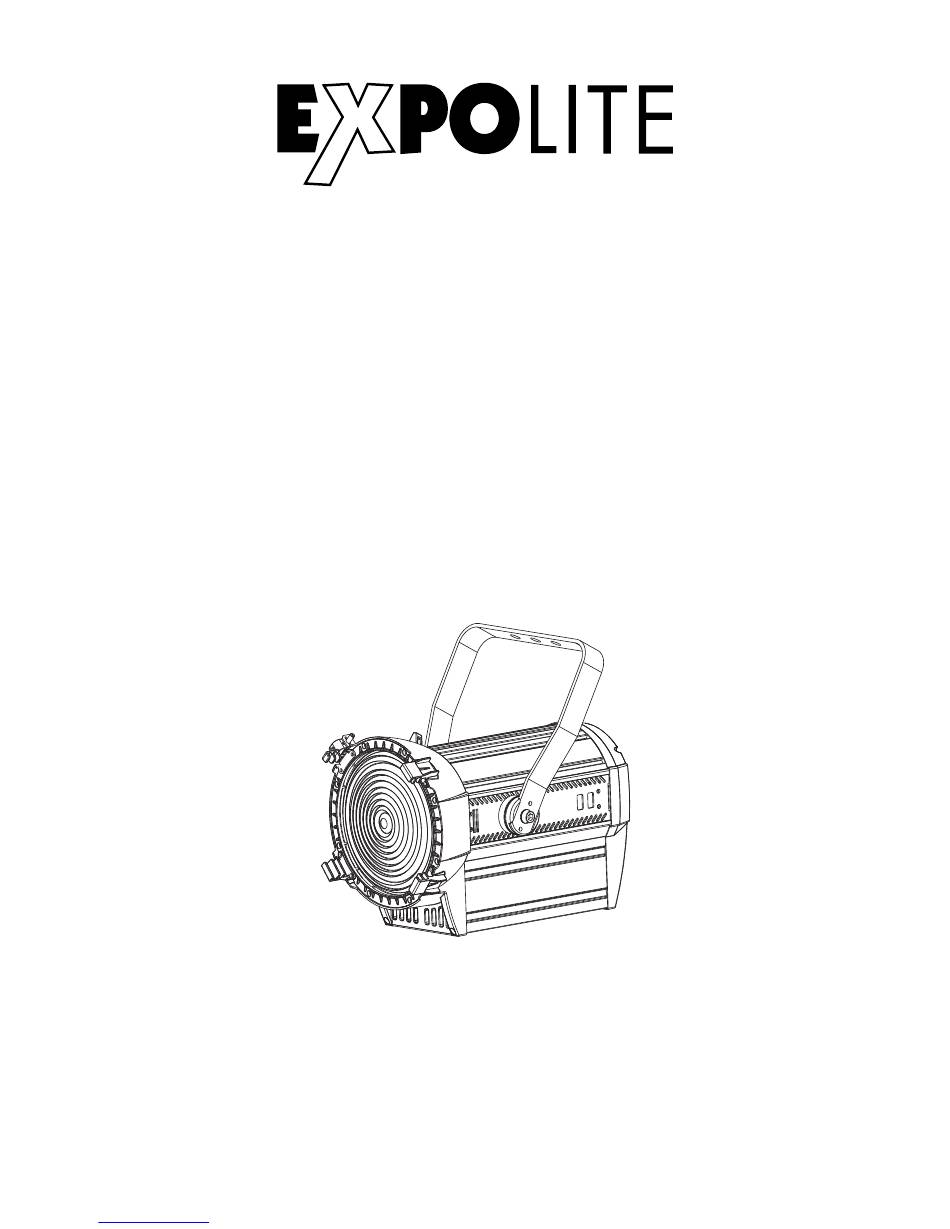

- Seite 1 LED HD Fesnel WW Bedienungsanleitung User Manual Art.Nr.: led22940 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-41-31 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-29 Downloaded from www.Manualslib.com manuals search engine... -
Seite 4: Lieferumfang
- Expolite LED HD Fresnel WW - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04 Downloaded from www.Manualslib.com... -
Seite 5: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 180W Abmessungen 417 x 286 x 260mm Gewicht 6,6kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressprofil LEDs ca. 160W 3200K* LED Treiberstrom 3,0A Abstrahlwinkel... -
Seite 6: Abmessungen
Abmessungen Downloaded from www.Manualslib.com manuals search engine... - Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON STATIC DIMMER HSIC 0 - 100 0 - 100 ZOOM RUN MODE PERSON... - Seite 9 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDRESS HSIC Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON SETTING PERSONALITY HSIC STD.P Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi UNO (1 Kanal), DOS (2 Kanäle), STD.P (5 Kanäle) zur Verfügung.
- Seite 10 Motor zurücksetzen MENU MOTOR HSIC PERSON HSIC Im Menü MOTOR kann der motorische Zoom zurückgesetzt werden(YES). Verschiedene Einstellungen MENU PERSON SETTING HSIC DIMMER HSIC DIM1 DIM2 DIM3 DIM4 HSIC CURV CURVE1 CURVE2 CURVE3 HSIC SLOCK DMX ERROR HSIC SAVE BLACK HSIC RESET RESET...
- Seite 11 CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt. CURV dimming (100%) 1: OFF 2: Cv1 3: Cv2 4: Cv3 SLOCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP - DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
-
Seite 12: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 3 DMX-Personalities (1-/2-/5-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 28 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH Downloaded from www.Manualslib.com manuals search engine...
