1MRS 752255-MUM
3.1.4.
3.1.5.
3.1.6.
Schutzrelais
Bedienungsanleitung
• Der Vorgabewert des seriellen Kommunikationspasswortes ist 001 und der des
MMS-Passwortes 999.
• Das MMS-Passwort ist erst aktiv, wenn es gegenüber dem Standardwert
verändert ist. Nach der Veränderung verlangt das Relais ein Passwort, wann
immer der Taster [E] in einem Einstellwertmenü gedrückt wird. Nachdem das
richtige Passwort gegeben worden ist, bleibt es aktiv, bis das Display durch
Auszeit in den Leerlaufstatus zurückgekehrt ist.
• Wird das Passwort vergessen, kann das MMS-Passwort über serielle Kommu-
nikation abgelesen und geändert werden.

Display-Hintergrundlicht

• Die Hintergrundbeleuchtung des Displays ist normalerweise ausgeschaltet.
• Wenn ein Taster der MMS gedrückt wird, geht die Hintergrundbeleuchtung
automatisch an, und die MMS ist für weitere Vorgänge bereit.
• Bei der Einschaltung wird das Hintergrundlicht auch während des Displaytests
eingeschaltet.
• Nach einer Zeitabschaltung wird die Hintergrundbeleuchtung automatisch abge-
schaltet, wenn keine Vorgänge anstanden.

Display-Kontrast

• Der Display-Kontrast ist temperaturkompensiert, was bedeutet, dass der Kontrast
sich automatisch nach der Temperatur justiert, um die Lesbarkeit zu bewahren.

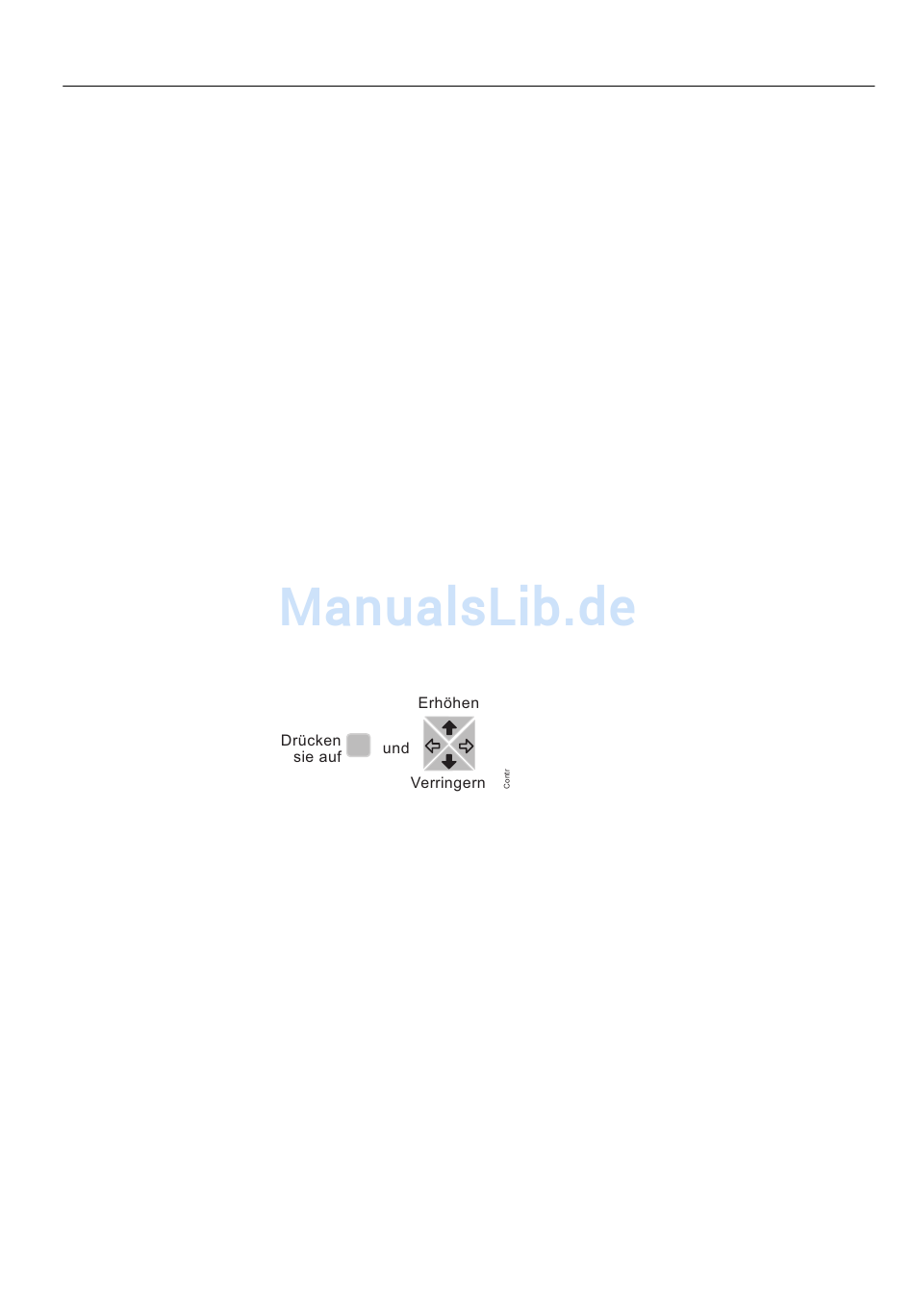

• Um optimale Lesbarkeit zu erzielen, kann der Kontrast des Displays justiert wer-
den. Gleichzeitiges Drücken des Tasters [E] und des Aufwärtspfeils [↑] oder des
Abwärtspfeils [↓] vergrössert oder verringert den Kontrast.
E
%LOG  -XVWLHUXQJ GHV 'LVSOD\.RQWUDVWHV
• Der Display-Kontrast kann an gleich welcher Stelle in der Menüstruktur justiert
werden, mit Ausnahme der Einstellmenüs, wo der Taster [E] für die Eingabe des
Einstellmodus verwendet wird.
• Der gewählte Kontrastwert wird in einem nichtflüchtigen Speicher gespeichert,
sodass nach Ausfall der Hilfstromversorgung der Kontrast automatisch wieder
hergestellt wird.

Displaytest

• Beim Anschluss der Hilfsspannung wird das Hintergrundlicht eingeschaltet und
ein kurzer Displaytest läuft ab. Dieser Displaytest schliesst alle LEDs und die
LCD-Anzeige ein. Die LEDs werden durch gleichzeitiges Einschalten getestet,
während die LCD zwei Muster zeigt, sodass alle Pixel aktiviert werden. Nach
dem Test geht das Display wieder in den Normalzustand zurück.
• Der Displaytest kann auch manuell durch Navigieren zum Parameter
ration/Anzeigefeld/Test Anzeigefeld
REX 521
Konfigu-
gestartet werden mit Wahl von
9
