ABB REX 521 Bedienungsanleitung Seite 7

1MRS 752255-MUM Schutzrelais
Bedienungsanleitung
%LOG  7DVWHU

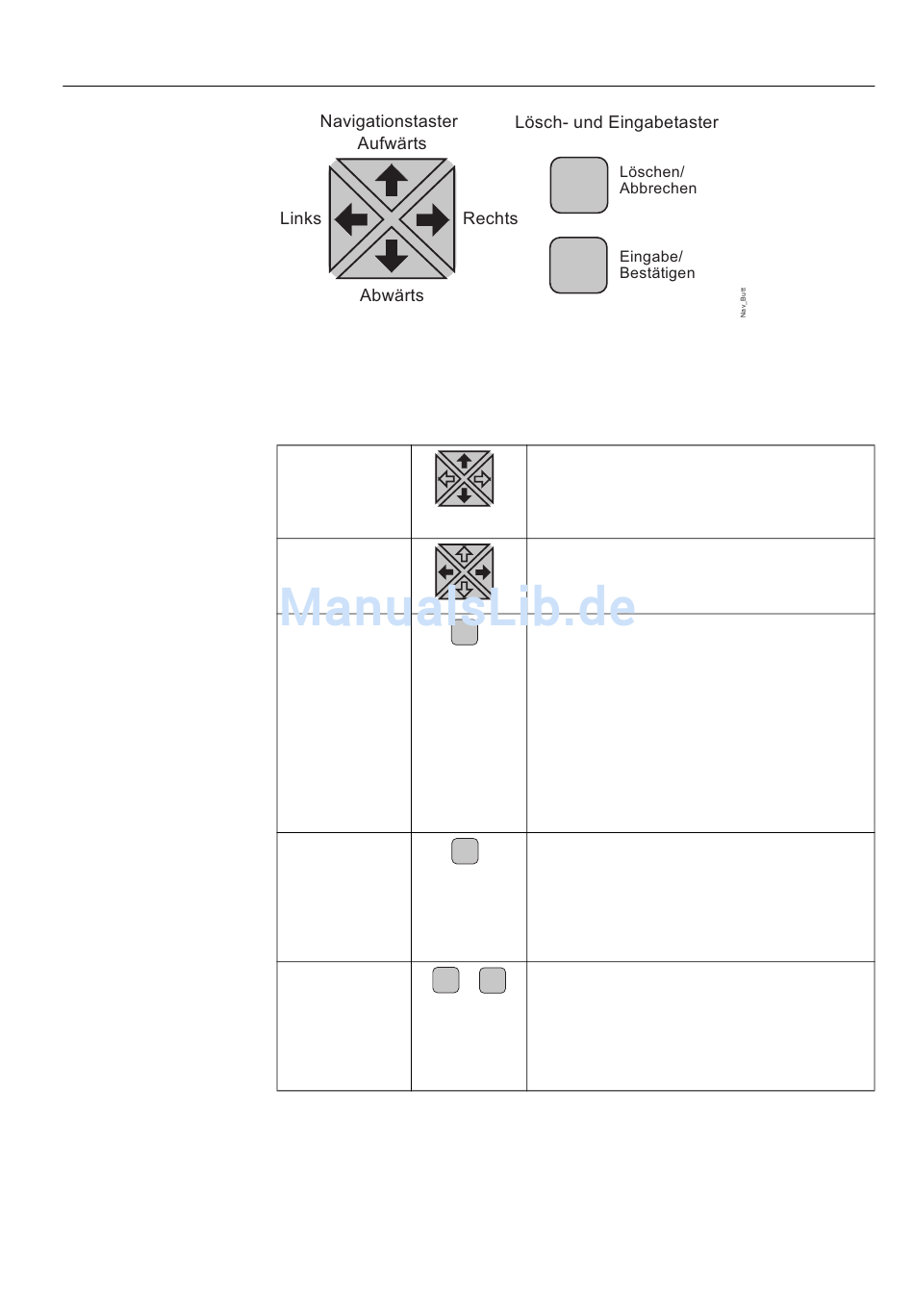

Die nachstehende Tabelle enthält eine kurze Erläuterung der Taster und deren Funk-
tionen.
Tabelle 3.1.1-1 Erläuterung der Taster
Aufwärts/Abwärts
Links/Rechts
C-Taste
E-Taste
C- & E- Taster
C
gleichzeitig
C
E
Diese Taster werden verwendet:
• zum Bewegen des Cursors nach oben oder unten.
• zum Durchlaufen der aktiven Ziffer eines
Parameters bei Eingabe eines neuen
Einstellwertes.
Diese Taster werden verwendet:
• zum Bewegen nach links und rechts in den Menüs.
• zum Ändern der aktiven Ziffer eines Parameters bei
Eingabe eines neuen Einstellwertes.
Dieser Taster wird verwendet:
C
• zum Verlassen des Einstellmodus ohne die Werte
zu sichern.
• zum Rückkehren von den Untermenüs zum
Hauptmenü.
• zum Löschen der Anzeigemeldungen.
• zum Rückstellen von Ausgangsrelais mit
Selbsthaltung
(5 s drücken, der Text "Zurücksetzen" erscheint an
der MMS).
• Löschen von Ereignissen, wenn das Ereignisbild
gewählt ist (2 s drücken).
Dieser Taster wird verwendet:
E
• zum Aktivieren des Einstellmodus eines
Parameters.
• zum Bestätigen eines neuen Wertes eines
Einstellparameters.
• Zusammen mit dem Taster [↑] oder [↓] zum
Justieren des Displaykontrastes.
Diese Taster werden gleichzeitig (5 s drücken) ver-
&
E
wendet:
• zum Rückstellen von Ausgangsrelais in
Selbsthaltung, Ereignissen und allen registrierten
Werten (der Text "Totale Rückstell" wird an der
MMS angezeigt)
• zum Löschen der Störfalldaten
REX 521
7
