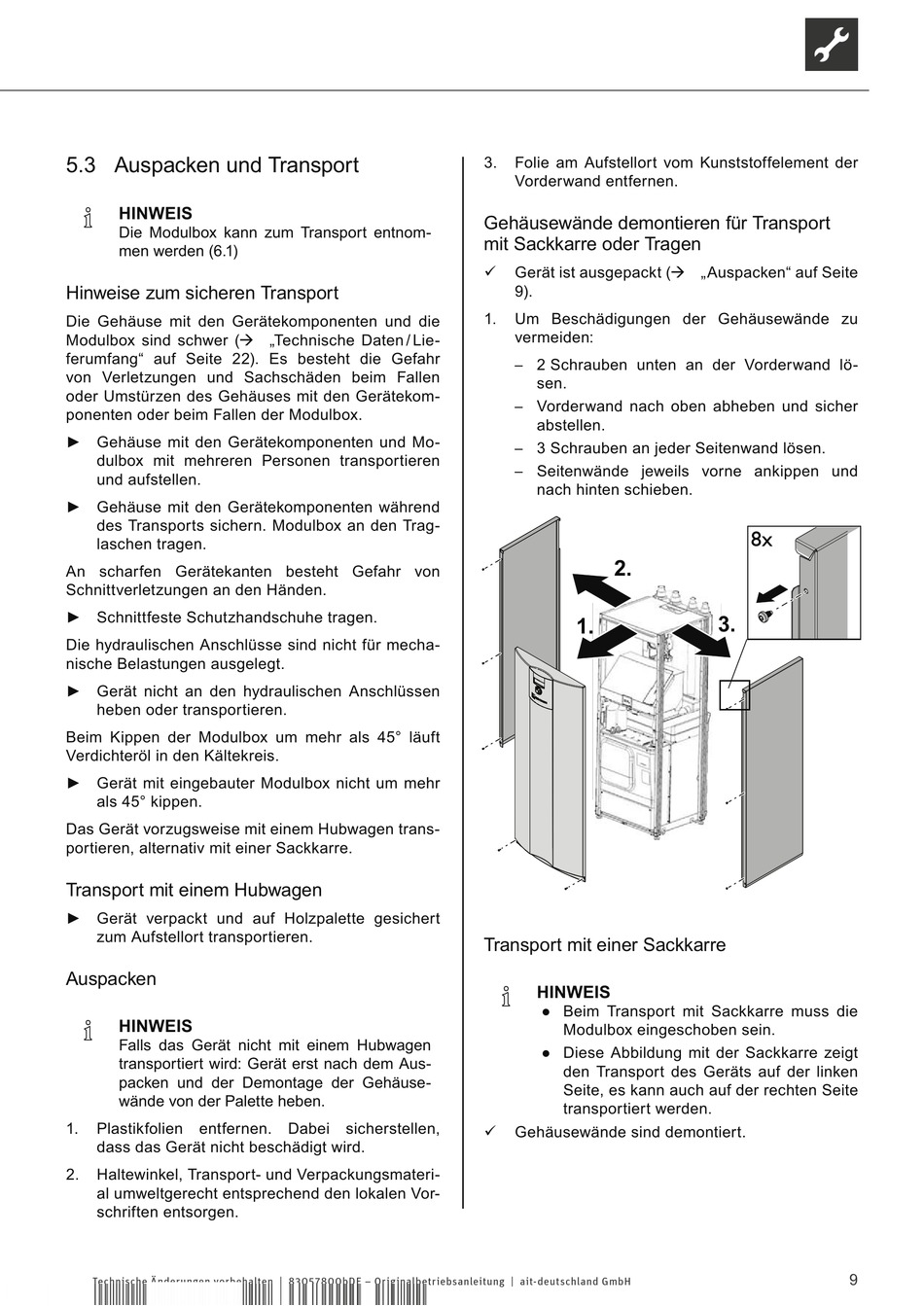

5.3 Auspacken und Transport

HINWEIS
Die Modulbox kann zum Transport entnom-
men werden (6.1)
Hinweise zum sicheren Transport
Die Gehäuse mit den Gerätekomponenten und die
Modulbox sind schwer (Æ „Technische Daten / Lie-
ferumfang" auf Seite 22). Es besteht die Gefahr
von Verletzungen und Sachschäden beim Fallen
oder Umstürzen des Gehäuses mit den Gerätekom-
ponenten oder beim Fallen der Modulbox.
Gehäuse mit den Gerätekomponenten und Mo-
GXOER[ PLW PHKUHUHQ 3HUVRQHQ WUDQVSRUWLHUHQ
und aufstellen.
Gehäuse mit den Gerätekomponenten während
des Transports sichern. Modulbox an den Trag-
laschen tragen.
An scharfen Gerätekanten besteht Gefahr von
Schnittverletzungen an den Händen.
Schnittfeste Schutzhandschuhe tragen.
Die hydraulischen Anschlüsse sind nicht für mecha-
nische Belastungen ausgelegt.
Gerät nicht an den hydraulischen Anschlüssen
heben oder transportieren.
Beim Kippen der Modulbox um mehr als 45° läuft
9HUGLFKWHU|O LQ GHQ .lOWHNUHLV
Gerät mit eingebauter Modulbox nicht um mehr
als 45° kippen.
Das Gerät vorzugsweise mit einem Hubwagen trans-
portieren, alternativ mit einer Sackkarre.
Transport mit einem Hubwagen
Gerät verpackt und auf Holzpalette gesichert
zum Aufstellort transportieren.
Auspacken
HINWEIS
Falls das Gerät nicht mit einem Hubwagen
transportiert wird: Gerät erst nach dem Aus-
packen und der Demontage der Gehäuse-
ZlQGH YRQ GHU 3DOHWWH KHEHQ
1. 3ODVWLNIROLHQ HQWIHUQHQ 'DEHL VLFKHUVWHOOHQ
dass das Gerät nicht beschädigt wird.
2. Haltewinkel, Transport- und Verpackungsmateri-
al umweltgerecht entsprechend den lokalen Vor-
schriften entsorgen.
Technische Änderungen vorbehalten | 83057800bDE – Originalbetriebsanleitung | ait-deutschland GmbH
3. Folie am Aufstellort vom Kunststoffelement der
Vorderwand entfernen.
Gehäusewände demontieren für Transport
mit Sackkarre oder Tragen
9
Gerät ist ausgepackt (Æ „Auspacken" auf Seite
9).
1. Um Beschädigungen der Gehäusewände zu
vermeiden:
–  6FKUDXEHQ XQWHQ DQ GHU 9RUGHUZDQG O|-
sen.
– Vorderwand nach oben abheben und sicher
abstellen.
–  6FKUDXEHQ DQ MHGHU 6HLWHQZDQG O|VHQ
– Seitenwände jeweils vorne ankippen und
nach hinten schieben.
2.
1.
Transport mit einer Sackkarre
HINWEIS
Beim Transport mit Sackkarre muss die
Modulbox eingeschoben sein.
Diese Abbildung mit der Sackkarre zeigt
den Transport des Geräts auf der linken
Seite, es kann auch auf der rechten Seite
transportiert werden.
9
Gehäusewände sind demontiert.
8x
3.
9
