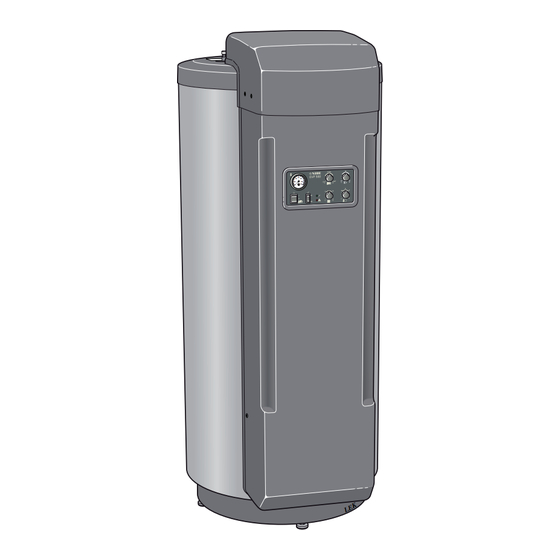

- Seite 1 MOS DE 0923-2 MONTAGE- UND BEDIENUNGSANLEITUNG EVP 500 EVP 500 031287...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Rohranschluss für Außenluftwärmepumpe NIBE FIGH- Für den Hausbesitzer Allgemeines Kommunikation zwischen EVP 500 und F20XX Rohranschluss für andere Außenluftwärmepumpe Systembeschreibung Zusätzliche Dockungsanschlüsse Funktionsprinzip Elektrokesselbetrieb Abkürzungen Elektrischer Anschluss Systemprinzip EVP 500, F20XX und Solarkollektor Abkürzungen Bedienkonsole EVP 500, F20XX und Öl-/Pellets-/Gaskessel... -
Seite 4: Allgemeines
Allgemeines Allgemeines Um mit dem Speichermodul EVP 500 eine maximale Effizienz zu erzielen, sollten Sie zuerst den Abschnitt „Für den Hausbesitzer“ in der vorliegenden Montage- und Bedienungsanleitung lesen. Der EVP 500 ist für Einfamilienhäuser mit Heizkörperheizungen ausgelegt. Durch die außentemperaturgesteuerte Speichertemperatur erfolgt eine effek- tive Betriebsweise des Speichers. -
Seite 5: Für Den Hausbesitzer
Systembeschreibung Systembeschreibung Funktionsprinzip Das gesamte Wasservolumen beträgt 500 l. EVP 500 ist ein Innenmodul für Einfamilienhäuser/kleinere Die Vorlauftemperatur wird von der jeweils herrschenden Gebäude mit Brauchwasserheizungsanlagen. Das Innenmodul Außentemperatur sowie den gewählten Einstellungen be- besteht aus einem Druckgefäß, zwei Heizpatronen, Ladepum- stimmt. -
Seite 6: Bedienkonsole
Komfortmodus Heizpatronenthermostat Zeigt die gewählte Einstellung für den Heizpatronenthermo- stat an. Betriebsschalter mit drei Stellungen 1 – 0 – Normalbetrieb. Sämtliche Steuerfunktionen sind aktiviert. Das Innenmodul ist komplett abgeschaltet. Reservebetrieb. Dieser Modus wird bei einer eventuellen Betriebsstörung genutzt. EVP 500... - Seite 7 ”Heizkurvenverschiebung” kann die Verschiebung der Heizkurve und damit die Raumtempe- ratur geändert werden, siehe Abschnitt ”Grundeinstellung” auf Seite 6 und "Vorlauftemperatur einstellen” auf Seite * Bei einem anderen Wärmepumpenhersteller als NIBE siehe Abschnitt ”Elektrischer Anschluss” auf Seite 16. EVP 500...
-
Seite 8: Raumtemperatur Heizungsregelung
Bevor Sie mit der Nachjustierung beginnen, sollten Hinweis: Eine Erhöhung der Raumtemperatur kann von den mindestens 24 Stunden verstreichen, damit sich die Thermostaten der Heizkörper bzw. der Fußbodenheizanlage Temperaturen stabilisieren können. begrenzt werden. Es empfiehlt sich daher, die Thermostate dementsprechend zu öffnen. EVP 500... -
Seite 9: Brauchwassertemperatur
Sie die Kontrolle nach Herstellerangaben des Sicherheitsventils Sicherheitsventile kontrollieren durch. EVP 500 ist bei der Installation bauseits mit zwei Sicherheits- Nach der Kontrolle prüfen Sie den Druck des Systems. Bei ventilen zu versehen: für das Heizsystem und den Brauchwas- zu niedrigem Druck füllen Sie das Heizungsmedium(in der serspeicher. -
Seite 10: Für Den Installateur
VENTILSCHALTUNGSTEIL Ventilkoppel-del Die werkseitig montierte Hebelasche des Speichermoduls kann nach der Installation abgenommen werden. Der mitge- Vv från värmepump lieferte Isolierstopfen wird dafür eingesetzt, um Wärmever- BW VON EVP 500 Proppas DICHTUNG luste zu verringern. RÜCKSCHLAGVENTIL Backventil Sämtliche Rohrleitungen an Schlaf- und Wohnzimmerzwi-... -
Seite 11: Elektrischer Anschluss Bedienkonsole Abklappen
Beim Anschluss einer Stromleistung über 9 kW ist die Zugent- lastung für das Stromversorgungskabel durch die beiliegende Zugentlastung zu ersetzen. Bei Kabeln mit einem Querschnitt bis 2,5 mm empfiehlt sich die kleine werkseitig montierte Zugentlastung. Bei stärkeren Kabeln wird die beiliegende Kabelentlastung montiert. EVP 500... -
Seite 12: Anschluss
Die Temperaturbegrenzer (6) 1 und 2 unterbrechen die Speichermodul zu unterbrechen. Stromzufuhr zu den Heizpatronen, wenn die Heizkesseltem- EVP 500 muss über einen allpoligen Betriebsschalter mit peratur auf 90-100°C ansteigt. Sie können manuell durch mindestens 3 mm Schaltkontaktabstand installiert werden. -
Seite 13: Werkseitig Geschaltete Leistung
18 kW. Geschaltete Leistung im Lieferzustand: 9 kW. Max. Phasenstrom Heizpatronenleistung (kW) Max. belastete Phase (A) 13,5 17,9 22,2 26,6 Die Einstellung der verschiedenen Maximalleistungen wird per Drehregler "Max. Stromleistung" (61) auf der Relaiskarte (34) vorgenommen. EVP 500... -
Seite 14: Außenfühleranschluss
Brauchwasservorrang bei Tarifsteuerung Eingang für externen Leistungswächter Um die gespeicherte Wärmeenergie in EVP 500 für die Das Innenmodul EVP 500 ist mit einem Steuerungseingang Brauchwasserbereitung zu erhalten, wenn Tarif A und B ak- für einen externen Leistungswächter ausgestattet. Der Aus- tiviert sind, wird die beiliegende Steckbrücke verwendet. -
Seite 15: Eingang Für Externe Versorgung Der Ladepumpe
Für den Installateur Elektrischer Anschluss Eingang für externe Versorgung der Ladepumpe Fühlerdaten Auch wenn EVP 500 nicht an F20XX, sondern an eine andere Temperatur (°C) Widerstand (k ) Spannung (V) externe Wärmequelle angeschlossen werden soll, kann die 102,35 3,16 Ladepumpe weiterhin genutzt werden. Dies wird durch eine... -
Seite 16: Anschluss Allgemeines
Allgemeines EVP 500 kann auf unterschiedliche Weise installiert werden. Bei allen Anschlussoptionen ist die erforderliche Sicherheitsausrüstung gemäß den geltenden Vorschiften und Normen zu montieren. EVP 500 kann mit einer Außenluftwärmepumpe mit einer maxi- malen Leistung von 15 kW verbunden werden. -
Seite 17: Kommunikation Zwischen Evp 500 Und F20Xx
Hinweis: Die Kommunikationskabel sind von Starkstromlei- tungengetrennt zu verlegen (Mindestabstand 20 cm). Elektrischer Anschluss F20XX EVP 500 EVP 500 steuert Ein- und Ausschaltung des Verdichters in F20XX. Der Anschluss erfolgt wie auf der nachstehenden Abbildung mithilfe eines abgeschirmten Kabels. Die Abschir- 9 10 11 mung wird mit EVP 500 verbunden. -
Seite 18: Rohranschluss Für Andere Außenluftwärmepumpe
”3” und ”4” an Anschlussklemme (X12) per Steckbrücke zu verbinden. Auf diese Weise gibt der Heizkessel keinen EVP 500 Kommunikationsalarm aus, wenn keine Kommunikationsver- bindung mit F20XX erkannt wird. EVP 500 fungiert in diesem Fall als reiner Elektrokessel mit Heizungsregelung, jedoch ohne Frostschutz. HINWEIS! -
Seite 19: Evp 500, F20Xx Und Solarkollektor
F20XX EVP 500 EVP 500 Allgemeines Abkürzungen Die Wärme von den Solarkollektoren wird an EVP 500 per Absperrventil Plattenwärmetauscher übertragen, der mit den zusätzlichen Mischventil Dockungsanschlüssen (77)und (78) für EVP 500 verbunden wird. Ein Fühler aus der Regeleinheit des Solarheizsystems Umwälzpumpe... -
Seite 20: Evp 500, F20Xx Und Öl-/Pellets-/Gaskessel
Stromleistung ist auf 0 kW einzustellen. Es ist ein Rückschlag- HINWEIS! ventil mit Öffnungsdruck anzubringen, um eine Selbstzirku- Max. 85°C zu EVP 500 von angeschlossenen Einheiten. lation zu verhindern. Das Zusatzheizungsrelais von F20XX blockiert die externe Zusatzheizung, bis ein Bedarf entsteht. -
Seite 21: Evp 500, F20Xx Und Kombi-/Holzkessel
Rückschlagventil mit Öffnungsdruck anzubringen, um zu Starkstromleitungen zu verlegen. eine Selbstzirkulation zu verhindern. Der Thermostat für den Heizstart von EVP 500, der im Spei- chertank montiert wird, sollte eine Starttemperatur von ca. 55-60°C aufweisen. Mit der Montage eines thermischen Mischventils, z.B. -
Seite 22: Inbetriebnahme Und Einstellung
Sie Position ”3” und ”4” an Anschlussklemme (X12) mit Befüllungseinrichtung, die mit dem Heizkörperrücklauf ver- einer Steckbrücke. bunden ist. Setzen Sie mit den folgenden Punkten fort, wenn EVP 500 Heizsystem entlüften mit einer Luft/Wasser-Wärmepumpe von NIBE verbunden werden soll. Entlüften Sie das Innenmodul über den Entlüftungsnippel 1. -
Seite 23: Temperaturwerte Einstellen
Betriebsstufe Heizpatrone aktiviert ist. Die Schaltdifferenz zwischen Start- und Stopptemperatur wird mithilfe des Reglers (60) festgelegt. Bei Außentempera- turen über 10°C addiert die Heizkesselsteuerung automatisch 1°C zur Schaltdifferenzeinstellung, um die Betriebszeit der Wärmepumpe zu verlängern, wenn die Ausgangsleistung hoch ist. EVP 500... -
Seite 24: Einstellung, Ladefluss F20Xx
5 min nach einer Enteisung bei niedrigen Außentempera- turen vorzunehmen. HINWEIS! Die Temperaturdifferenz muss im folgenden Diagramm im graumarkierten Bereich liegen. Nehmen Sie die Einstellung möglichst nahe am Nennwert vor. Ladeflusseinstellung für EVP 500 T( C) 18,0 Max. 17,0 16,0 Nenn. -
Seite 25: Ladepumpendiagramm
Entleerungsventils und montieren Sie die beiliegende Schlauchkupplung an einem geeigneten Schlauch. HINWEIS! Der Schlauch ist an der beiliegenden Schlauchkupplung zu befestigen, bevor eine Montage am Entleerungsven- til (44) erfolgt. Das Ventil öffnet sich automatisch, wenn die Schlauchkupplung am Ventil angebracht wird. EVP 500... -
Seite 26: Vorlauftemperatur Einstellen
Sonstiges Inbetriebnahme und Einstellung Vorlauftemperatur einstellen Einstellung gemäß Diagramm EVP 500 arbeitet mit einer außentemperaturgesteuerten Heizkurvenverschiebung -2 Heizungsregelung. Dabei wird die Vorlauftemperatur im Verhältnis zur aktuellen Außentemperatur geregelt. Das VORLAUFTEMPERATUR HEIZKURVE VÄRMEKURVA Verhältnis zwischen Außen- und Vorlauftemperatur wird mit °C 15 14 13 12 den Drehreglern ”Heizkurvenwahl”... -
Seite 27: Sonstiges
”Heizkurvenverschiebung” auf Seite 6. Umwälzpumpe hat angehalten. Luft im Innenmodul oder System. Zu niedriger Druck im Ausdehnungsgefäß Der externe Leistungswächter kann die elektrische Zusatz- heizung blockiert haben. Zu niedrig eingestellte Bivalenztemperatur in F20XX. Alarmanzeige, siehe "Alarm" auf Seite 27. EVP 500... -
Seite 28: Elektroheizkesselbetrieb Aufgrund Blockierter Wärmepumpe
Die verfügbare Leistung im Reservebetrieb beträgt Innenmodul in Frage. Eine Blockierung der Wärmepumpe 9 kW. wird an EVP 500 durch dreimaliges Blinken an der Betriebs- Die Ladepumpe ist in Betrieb, jedoch nicht die Heizungsrege- stufenanzeige signalisiert. lung. Deshalb muss manuell gemischt werden. Bringen Sie 1. -
Seite 29: Sicherungsautomat Zurücksetzen
Bei einem Kommunikationsfehler zwischen EVP 500 und F20XX blinkt die rote LED (31). Diese Betriebsstörung macht sich bemerkbar, indem EVP 500 in den Alarmbetrieb wech- selt, wenn die Außentemperatur unter +5 °C sinkt. Daraus folgt eine Heizkesseltemperatur von 35 °C und ein Vorlauf- sollwert von 15 °C. -
Seite 30: Schaltplan
Sonstiges Schaltplan Schaltplan EVP 500... - Seite 31 Sonstiges Schaltplan EVP 500...
- Seite 32 Sonstiges Schaltplan EVP 500...
-
Seite 33: Maße
Maße ohne Isolierung und Bedienkonsole Montagehöhe 1930 mm Montagehöhe 1870 mm 70 70 70 70 70 Ø650 1 m Freiraum für Wartungszwecke Maße mit Isolierung und Bedienkonsole Bemaßungsprinzip Montagehöhe 1980 mm Montagehöhe 1900 mm Kupferrohr Cu-rör Ø670 Ø750 EVP 500... -
Seite 34: Technische Daten Position Der Komponenten
Sonstiges Technische Daten Technische Daten Position der Komponenten EVP 500... -
Seite 35: Komponentenverzeichnis
Zusätzlicher Dockungsanschluss Vorlauf G1 Innengew. Zusätzlicher Dockungsanschluss Rücklauf G1 Innengew. Entleerungsanschluss, Heizsystem 1/2-Zoll-Schlauchkupplung Entlüftungsnippel Tauchrohr, zusätzlicher Dockungsanschluss (Ø 10,5 mm; Länge 160 mm) Fühler, Heizkessel Fühler, Tauchrohr, Wärmepumpe Vorlauffühler, Heizsystem Schild, Seriennummer Schild, Rohranschluss Datenschild Hebelasche Beiliegende Komponenten EVP 500... -
Seite 36: Technische Daten
IP 21 Absicherungsdruck, Schleife 0,9 MPa (9 bar) Max. zulässiger Druck im Kessel 0,3 MPa (3 bar) Art.Nr EVP 500 mit eines Rippenrohrwärmeübertragers aus Kupfer 069 050 Art.Nr EVP 500 mit einem verzinnten Rippenrohrwärmeübertragers 069 060 aus Kupfer Stillstandsverluste nach EN 255-3*** 60 W * Maße ohne Isolierung und Abdeckungen... -
Seite 37: Zubehör
/Holzkessel muss der Ladekreis mit einem bewert am Belastungswächter überschrei- thermischen Mischventil bestückt werden. Art.Nr 07 53 15 tet. Art.Nr 024836 Art.Nr 41 81 21 Beiliegende Komponenten Kabelentlastung Außenfühler Verschlussstopfen für die obe- Rückschlagventil re Stirnseite Steckbrücke, Tarif EVP 500... - Seite 38 EVP 500...
