4. REV23.03RF
montieren
5. Beste Empfangs
positionfinden
6. Erklärungen
zu den LEDs
LED_1 leuchtet rot
LED_1 blinkt rot
LED_1 blinkt 3 Mal grün
LED_1 blinkt 2 Mal grün
LED_1 blinkt 1 Mal grün
Building Technologies
HVAC Products
•
REV23.03RF am bevorzugten Platz montieren oder aufstellen
•
Siehe auch „Montage- und Platzierungshinweise REV23.03RF und REV-R.03/1"
a) REV-R.03/1 ausschalten
b) REV23.03RF einschalten, am bevorzugten Platz aufstellen und ca. 4 Sekunden die
Überbrückungstaste
Testtelegram. Das Senden der Testtelegramme stoppt automatisch nach 10 Minu-
ten oder nach kurzem Drücken auf die Taste ESC oder die der Überbrückungstaste
c)
REV-R.03/1 eingeschalten
d) Beide LEDs des REV-R.03/1 aus 2...3 Metern Entfernung beobachten
e) Orange LED_2 muss alle 2 Sekunden kurz blinken. Blinkt LED_2 nicht alle zwei
Sekunden ist die Distanz zwischen REV23.03RF und REV-R.03/1 zu gross.
REV-R.03/1 näher beim REV23.03RF montieren
f)
LED_1 zeigt die zuletzt empfangene Signalstärke an:
LED_1 blinkt rot:
Das Signal ist zu schwach um eine dauerhafte Verbindung zu
gewährleisten. REV-R.03/1 näher beim REV23.03RF montieren
LED_1 blinkt grün: Wir unterscheiden drei Signalstärken: Sehr gut (3x blinken),
Gut (2x blinken) und Zufriedenstellend (1x blinken).
Sobald LED_1 grün blinkt ist die Verbindung zwischen
REV23.03RF und REV-R.03/1 grundsätzlich i.O.
g) REV-R.03/1. innerhalb ca 1 Quadratmeters verschieben um die beste Empfangsposi-
tion zu finden. Immer wieder beide LEDs aus einer Entfernung von 2...3 Metern beo-
bachten.
Um eine dauerhafte Verbindung zu erhalten empfehlen wir den REV-R.03/1 an ei-
nem Ort zu platzieren, wo die Signalstärke mindestens „Gut" ist.

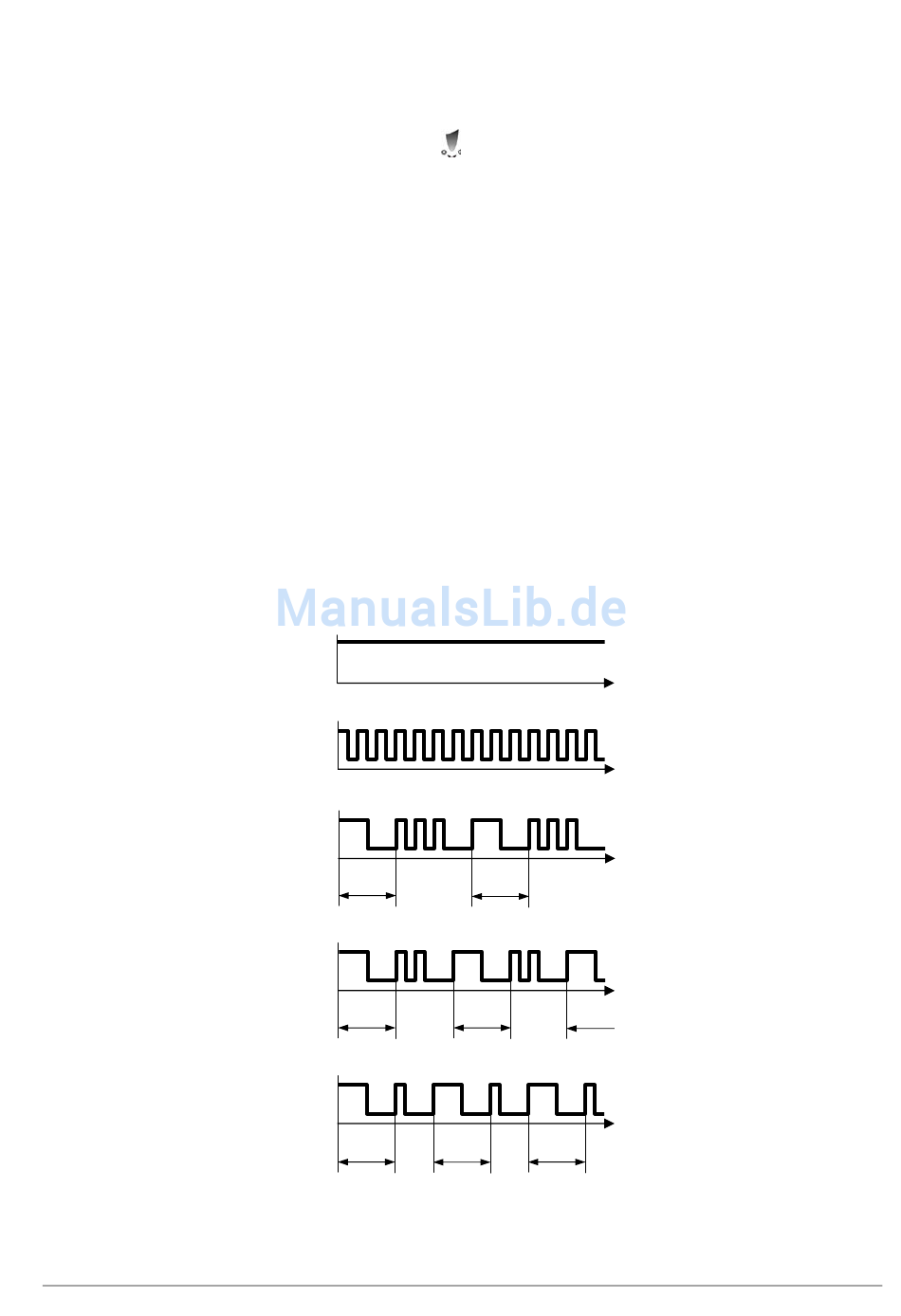

Kein REV23.03RF verbunden
Rot ein
Rot aus
Signalstärke zu schwach
Rot ein
Rot aus
Signalstärke: Sehr gut
1 2 3
Grün ein
Grün aus
Start-
sequenz
Signalstärke: Gut
1 2
Grün ein
Grün aus
Start-
sequenz
Signalstärke: Zufriedenstellend
1
Grün ein
Grün aus
Start-
sequenz
Raumtemperaturregler REV23.03RF
drücken: Alle 2 Sekunden sendet der REV23.03RF ein
1 2 3
Start-
sequenz
1 2
Start-
Start-
sequenz
sequenz
1
1
Start-
Start-
sequenz
sequenz
11/17
CE1N2265de
22.02.2006
