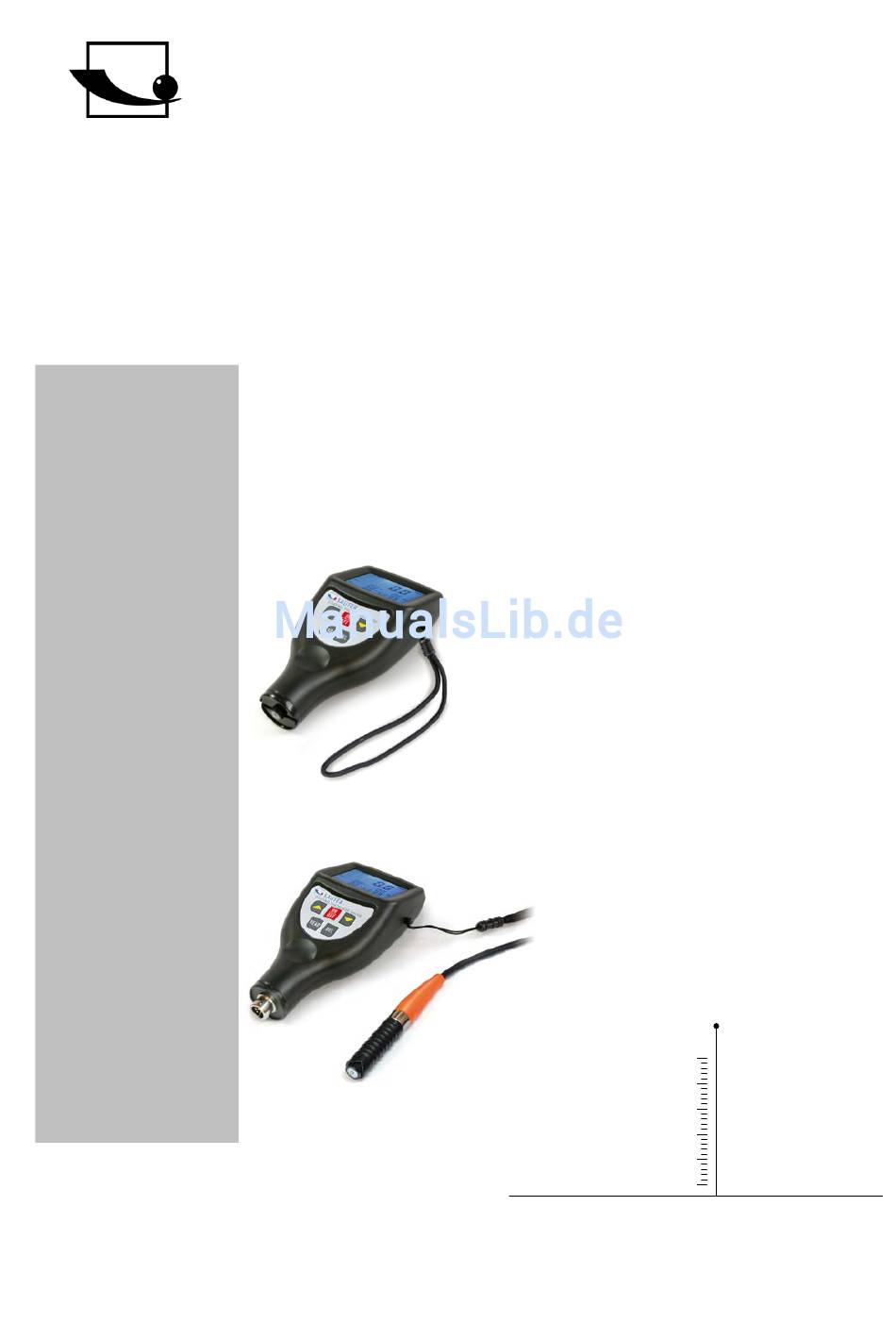

Betriebsanleitung
Digitales Schichtdickenmessgerät
SAUTER TF, TG
Version 1.3
01/2018
DE
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu

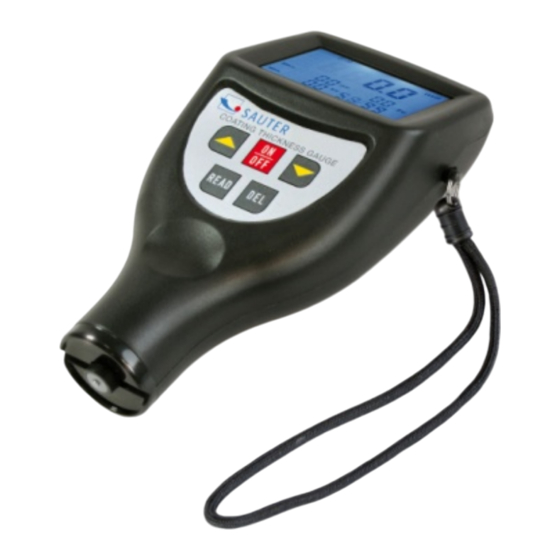

Modell TF 1250-0.1FN
Modell TG 1250-0.1FN
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.sauter.eu
PROFESSIONAL MEASURING
TF_TG-BA-d-1813
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sauter TF 1250-0.1FN
Inhaltszusammenfassung für Sauter TF 1250-0.1FN
- Seite 1 Sauter GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-199 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@sauter.eu Internet: www.sauter.eu Betriebsanleitung Digitales Schichtdickenmessgerät SAUTER TF, TG Version 1.3 01/2018 Modell TF 1250-0.1FN Modell TG 1250-0.1FN PROFESSIONAL MEASURING TF_TG-BA-d-1813...
-
Seite 2: Inhaltsverzeichnis
Digitales Schichtdickenmessgerät Wir danken Ihnen für den Kauf eines digitalen Schichtdickenmessgerätes der Fa. SAUTER. Wir hoffen, die hochqualitative Ausführung dieses Messgerätes und seine umfangreiche Funktionalität werden Sie sehr zufriedenstellen. Für jegliche Fragen, Wünsche und Anregungen stehen wir Ihnen gerne zur Verfügung. -
Seite 3: Funktionen
Dieses Schichtdickenmessgerät ist klein, leicht und handlich. Obwohl es eine kom- plexe und fortschrittliche Ausstattung besitzt, ist es bequem und leicht zu bedienen. Dessen Robustheit erlaubt einen langjährigen Gebrauch, vorausgesetzt, es werden alle Anweisungen dieser Betriebsanleitung sorgfältig beachtet. Bitte behalten Sie diese deshalb stets in Reichweite! Anmerkung: Es wird stark empfohlen, das neue Messgerät vor dem ersten Ge- brauch zu justieren, wie in Kapitel 9 beschrieben. -
Seite 4: Technische Daten
Abmessungen: 126 x 65 x 35 mm (5,0 x 2,6 x 1,6 Inch) Gewicht: ca. 81g (ohne Batterien) Lieferumfang: - Tragekoffer - Bedienungsanleitung - TF 1250-0.1FN : Eingebaute Messsonde F sowie eingebaute Messsonde N (Trägermaterial wird automatisch erkannt) - TG 1250-0.1FN: Messsonde FN extern (Trägermaterial wird auto-... -
Seite 5: Beschreibung Des Bedienfeldes
Optionales Zubehör: - Software und Kabel RS-232C: ATC-01 - RS 232 zu USB Adapter: AFH 12 - Justierfolien (Ersatzbestellung): ATB-US07 - Externe Messsonde FN (Für TG 1250-0.1FN): ATG 01 3 Beschreibung des Bedienfeldes hier: Modell TF, mit integrierten Messsonden Eingebaute Messsonden ( F und N) oder beim TG die externe Sonde FN Display Ein-/ Ausschalttaste und Nulltaste Plus- Taste (Pfeiltaste nach oben) -
Seite 6: Messvorgang
3-19 Einheit 3-20 Durchschnittswertanzeige 3-21 Anzeige des Trägermaterials 3-22 Zählwerk für gespeicherte Messwerte 3-23 Statistik- Zählwerk 4 Messvorgang 4.1 Einschalten durch die Ein-/ Ausschalttaste 3-3. `0` erscheint auf dem Display 3-2. Beide Messgeräte TF und TG, erkennen die Einstellung der letzten Messung selbst anhand des im Display angezeigten Symbols `Fe` (= F) für eisenhaltige Metalle oder `NFe` (= N) für nicht eisenhaltige Metalle. -
Seite 7: Speichern Und Wiederaufrufen Von Messwerten
Statistisch verfügbare Werte sind: • letzter Messwert • der Mittelwert, durch AVE gekennzeichnet • höchster Ablesewert, durch Max gekennzeichnet • niederster Ablesewert, durch Min gekennzeichnet • Anzahl der getätigten Messungen Um die Statistikeinstellungen zu löschen, wenn eine neue Messgruppe erstellt wer- den soll, ist einfach die Null- Taste 3-3 zu drücken und wieder loszulassen. -
Seite 8: Übertragen Von Messwerten An Den Pc
8 Übertragen von Messwerten an den PC 8.1 Die ATC-01 Software ist auf dem PC zu installieren, wobei während des Installa- tionsprozesses stets die „Continue- Taste“ anzuklicken ist. 8.2 Das Schichtdickenmessgerät wird mit dem (optional erhältlichen) Kabel mit dem PC verbunden. 8.3 Das Gerät wird eingeschalten, um sicher zu gehen, dass der Ablesebildschirm angezeigt ist. -
Seite 9: Justierfolien
10.3 Die Batterien (2x1,5V AAA/UM-4) werden eingesetzt, indem beim Einlegen auf die Polarität geachtet wird. 10.4 Wird das Gerät für einen längeren Zeitraum nicht benutzt, sollten die Batterien entnommen werden. 11 Justierfolien Dieses Instrument enthält im Lieferumfang ein Justierfolienset mit verschiedenen Fo- lien und Messbereichen, wobei aber immer der Messbereich von 20 bis 2000µm ab- gedeckt ist. -
Seite 10: Vorgehensweise
- die Messgenauigkeit ist aufgrund von drastischen Änderungen im Umfeld des Ein- satzes des Messgerätes beeinträchtigt - nach Auswechseln der Messsonde 14.2 Vorgehensweise: Die Werkseinstellungen beinhalten beides, die Einstellungen für “Fe” (F) und für “NFe” (N). Es kann eine von diesen oder beide eingestellt werden. Die Vorgehensweise ist im Folgenden beschrieben: 14.2.1 Es wird jeweils nach den Symbolen „Fe“-Typ und „NFe“- Typ unterschieden. - Seite 11 So ist der Ln- Wert zu korrigieren: Betätigen der Ein/ Austaste: Es dauert ca.14 Sekunden vom Beginn des Drückens dieser Taste. Dessen Wert kann geändert werden, indem die Plus- bzw. die Minus- Taste gedrückt wird, nachdem ‚LN’ im Display erscheint und die Ein/ Ausschalttaste wieder losgelas- sen wird.
