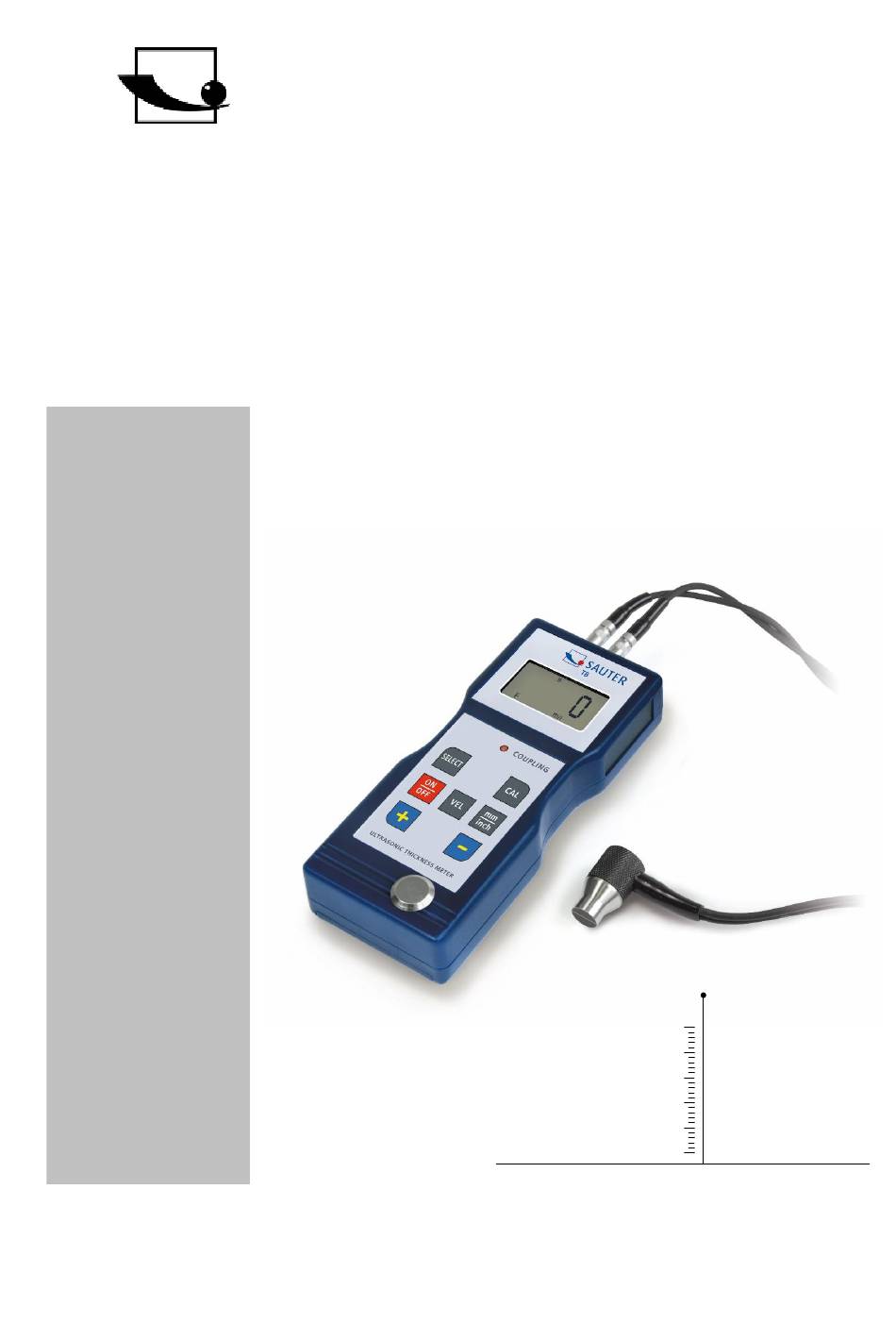

- Seite 1 Sauter GmbH Ziegelei 1 Tel.: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.sauter.eu Bedienungsanleitung Ultraschall Materialdickenmessgerät SAUTER TB-US, TB-US-red Version 2.0 04/2020 PROFESSIONAL MEASURING TB_US-BA-d-2020...
-
Seite 2: Inhaltsverzeichnis
V. 2.0 08/2020 Bedienungsanleitung Ultraschall Materialdickenmessgerät Herzlichen Glückwunsch zum Erwerb eines Ultraschall Materialdickenmessgerätes von SAUTER. Wir wünschen Ihnen viel Freude an Ihrem Qualitätsmessgerät mit hohem Funktionsumfang. Für Fragen, Wünsche oder Anregungen stehen wir Ihnen gern zur Verfügung. Inhaltsverzeichnis: Funktionen ..................... 3 Technische Daten .................. -
Seite 3: Funktionen
• Geeignet um die Materialstärke vieler Materialien zu messen, z.B. Stahl, Gusseisen, Aluminium, Kupfer, Messing, Zink, Quarzglas, Polyethylen, PVC, Graues Gusseisen, Kugelgraphitgusseisen. • Automatische Abschaltfunktion, um die Leistung zu erhalten. 2. Technische Daten TB-US TB-US-red Display 4 Digits, 10mm LCD-Display Messbereich 1,5-200mm (45# Stahl) Auflösung... -
Seite 4: Beschreibung Des Bedienfeldes
4. Beschreibung des Bedienfeldes TB 200-0.1 US 4-11 4-1 Sensorstecker 4-2 Display 4-3 mm/Inch Taste 4-4 Ein- und Ausschalttaste 4-13 4-5 Materialauswahltaste 4-10 4-6 Plus-Taste 4-12 4-7 Ultraschall-Messkopf 4-8 Kalibriertaste (Justierung) TB 200-0.1 US-red 4-9 Minus-Taste 4-10 Batteriefach 4-11 4-11 Anzeige „Messvorgang läuft“ 4-12 Nullplatte 4-13 Geschwindigkeitswahltaste (nur bei TB 200-0.1 US) - Seite 5 Die `cdxx`- Materialbeziehung ist wie folgt: Nr. Code Material cd01 Stahl cd02 Gusseisen cd03 Aluminium cd04 Kupfer cd05 Messing cd06 Zink cd07 Quarzglas cd08 Polyethylen cd09 cd10 Graues Gusseisen cd11 Kugelgraphitgusseisen xxxx Schallgeschwindigkeit 3. Die Plus-Taste 4-6 oder die Minus-Taste 4-9 wird gedrückt, um den Materialcode zum Messen auszuwählen.
-
Seite 6: Kalibrierung (Justierung)
6. Kalibrierung (Justierung) 1. Es wird ein wenig Öl auf die Nullplatte 4-12 gegeben. 2. Die Kalibriertaste 4-8 wird gedrückt und ´CAL` erscheint im Display. ´CAL´ ist die Abkürzung für Kalibrierung. 3. Der Sensor wird Nullplatte gedrückt. Die Anzeige „Messvorgang läuft“ ((•)) wird angezeigt, wenn der Messvorgang durch den Sende- &... -
Seite 7: Messen Mit Einstellung Der Ultraschallgeschwindigkeit
8. Messen mit Einstellung der Ultraschallgeschwindigkeit Achtung: Dieses Kapitel gilt nicht für Geräte der Serie TB 200-0.1USred! 1. Wenn die VEL- Taste 4-13 gedrückt wird, erscheint im Display die zuletzt gespeicherte Schallgeschwindigkeit. 2. Schichtdicken- & Materialstärkenmessung bekannter Schallgeschwindigkeit: Die Schallgeschwindigkeit kann eingestellt werden, indem die Plus- oder die Minus-Taste betätigt wird. -
Seite 8: Batteriewechsel
9. Batteriewechsel 1. Wenn das Batteriezeichen auf dem Display erscheint, sollten die Batterien gewechselt werden. 2. Die Batterieabdeckung wird vom Messgerät abgestreift und die Batterien werden entnommen. 3. Die Batterien werden eingesetzt, indem beim Einlegen auf die Polarität geachtet wird. 4.
