Sauter TF Betriebsanleitung

Digitales Schichtdickenmessgerät
Modell: TF, F und NF, mit internem Messkopf

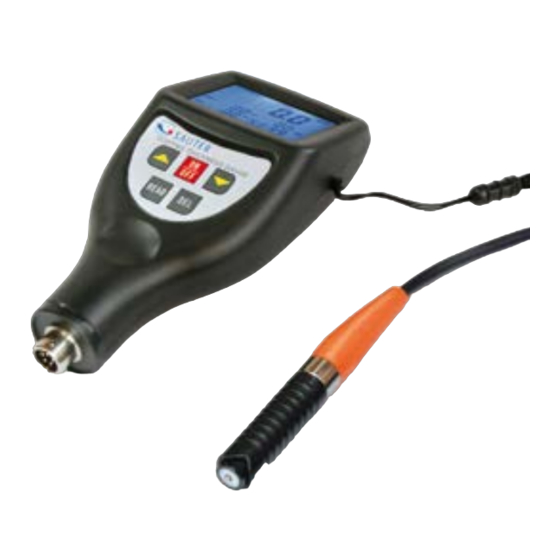

Modell: TG, F und NF, mit externem Messkopf
Inhaltsübersicht
1. Funktionen
2. Technische Daten
3. Beschreibung des Bedienfeldes
4. Messvorgang
5. Statistik
6. Speichern und wieder aufrufen von Messwerten
7. Messwerte (Ablesewerte) löschen
8. Übertragen von Messwerten an den PC
9. Kalibrierung
10. Batteriewechsel
11. Richtiges Handling der Schichtdickenmessung
mit externen Sensoren
12. Problembehandlung
13. Werkseinstellungen wiederherstellen
14. Anmerkungen
15. Konformitätserklärung
Anmerkung: Es wird stark empfohlen, das neue Messgerät
vor dem ersten Gebrauch zu kalibrieren, wie
unter Punkt 9. beschrieben. Dadurch wird
von Anfang an eine höhere Messgenauigkeit
erzielt.
1. Funktionen
* Dieses Gerät erfüllt die ISO- Norm 2178 und die
ISO- Norm 2361, sowie die DIN- Norm, ASTM und BS.
Damit ist es gleichermaßen unter Laborbedingungen wie
unter rauen Umgebungsbedingungen „im Feld" verwend-
TF_TG-BA-d-1311
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TF / TG
bar.
* Im F-Modus wird die Dicke nichtmagnetischer Materialien
(z.B. Farbe, Plastik, emailliertes Porzellan, Kupfer, Zink,
Aluminium, Chrom etc.) gemessen. Das Gerät wird zur
Schichtdickenmessung dieser Schichten typischerweise
angewandt:
emaillierte
beschichtete
Legierungen, Papierschichten etc.
Diese
Materialien wie beispielsweise Eisen, Stahl, Nickel etc.
* Im N- Modus wird die Dicke nichtmagnetischer Schichten
z.B.
Plastikbeschichtungen,
gemessen.
Diese Schichten befinden sich auf nicht magnetischen
Metallen wie Aluminium, Messing, rostfreien Edelstahl etc.
* Automatische Erkennung des Trägermaterials
* Manuelle oder automatische Abschaltung zur
Batterieschonung.
* Zwei Messmodi: -einzeln und kontinuierlich
* Umwandlung der Einheiten metrisch/imperial
* Großer Messbereich und hohe Auflösung
* Anschließbar an einen PC zur Datenübertragung für
statistische Zwecke und zum Ausdrucken mit Hilfe des
optional erhältlichen Kabels
* Das hinterleuchtete Display ermöglicht exaktes Ablesen
* Es können bis zu 99 Messwerte gespeichert werden.
* Eine Statistikfunktion ist verfügbar
2. Technische Daten
Display: 4 digits LCD, hinterleuchtet
Messbereich: Messbereich: 0 bis 1250 µm/ 0 bis 50 mil
Auflösung: 0.1µm (0 bis 99,9µm)
Messunsicherheit:
- Standard: 3 % des Messwertes oder Min ± 2,5 µm
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Galvanisierungsschichten,
Porzellanschichten,
Kupferplatten oder
Schichten befinden sich
Eloxierungen, Lackschichten,
Puderbeschichtungen
(ein anderer Messbereich kann festgelegt
werden)
1µm (über 100µm)
Gilt innerhalb des Toleranzbands von
± 100 μm um den typischen Messbereich herum,
wenn eine Zwei-Punkt-Kalibrierung
innerhalb dieses Toleranzbands durchgeführt
wurde.
Lackschichten
Phosphorschichten,
Aluminiumplatten,
auf magnetischen
Farbe, Emaille,
etc
auch
