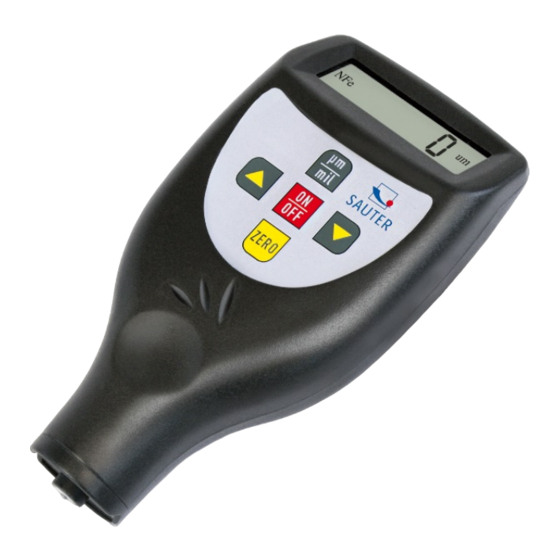

Digitales Schichtdickenmessgerät Wir danken Ihnen für den Kauf des digitalen Schichtdickenmessgerätes der Fa. SAUTER. Wir hoffen, die hochqualitative Ausführung dieses Messgerätes und seine umfangreiche Funktionalität werden Sie sehr zufriedenstellen. Für jegliche Fragen, Wünsche und Anregungen stehen wir Ihnen gerne zur Verfügung.
Dieses Schichtdickenmessgerät ist klein, leicht und handlich. Obwohl es eine kom- plexe und fortschrittliche Ausstattung besitzt, ist es bequem und leicht zu bedienen. Dessen Robustheit erlaubt einen langjährigen Gebrauch, vorausgesetzt, es werden alle Anweisungen dieser Betriebsanleitung sorgfältig beachtet. Bitte behalten Sie diese deshalb stets in Reichweite! Anmerkung: Es wird stark empfohlen, das neue Messgerät vor dem ersten Ge- brauch zu justieren, wie in Kapitel 5 beschrieben.
2 Technische Daten Display: 4 digits, 10mm LCD Messbereich: 0 bis 1250 µm/ 0 bis 50 mil (Standard) Auflösung: 0,1 µm (0 bis 99,9 µm) 1 µm (über 100 µm) Messunsicherheit: - Standard: 3 % des Messwertes oder Min ± 2,5 µm Gilt innerhalb des Toleranzbands von ±...
4 Messvorgang a) Einschalten durch die Ein-/ Ausschalttaste 3-6. `0` erscheint auf dem Display 3-2. Das Messgerät TC 1250-0.1FN erkennt die Einstellung der letzten Messung selbst anhand des im Display angezeigten Symbols `Fe` (= F) für eisenhaltige Metalle oder `NFe` (= N) für nicht eisenhaltige Metalle. Es geht in den automatischen Messmodus über, welcher auch die Nullplatte oder jegliches anderes Trägermaterial selbst richtig...
c) Um die nächste Messung zu tätigen, wird die Messsonde 3-1 einfach um mehr als 1cm angehoben, im Display erscheint wieder „0“ und Schritt b) wird wiederholt. d) Bei möglichen Ungenauigkeiten im Messergebnis empfiehlt es sich, das Messge- rät vor der Messung zu justieren, wie in Kapitel 5 beschrieben. e) Das Gerät kann einerseits mit der Ein-/ Ausschalttaste 3-6 ausgeschaltet werden.
Dieser Ablesewert kann korrigiert werden, indem die Plus-Taste 3-4 bzw. die Minus- Taste 3-5 gedrückt wird. Dies sollte geschehen, wenn sich die Messsonde nicht im näheren Bereich der Nullplatte oder dem entsprechenden Trägermaterial befindet. e) Die unter d) beschriebene Vorgehensweise sollte wiederholt werden, bis das Er- gebnis korrekt ist.
Bitte beachten Sie, welches Symbol auf dem Display zu sehen ist. Es kann nur eine Einstellung nach der anderen vorgenommen werden, und zwar fol- gendermaßen: - Die Ein- /Ausschalttaste 3-6 wird gedrückt und nicht wieder losgelassen, bis auf dem Display “CAL” erscheint. Es dauert ca. 5 Sekunden vom Beginn dieser Tasten- betätigung, bis CAL zu sehen ist.
