Sauter TU-US Betriebsanleitung

ULTRASCHALL MATERIALDICKEN-
MESSGERÄT
Modell: TU-US
Inhaltsübersicht
1. Allgemeine Übersicht
1.1 Technische Daten
1.2 Allgemeine Funktionen
1.3 Messprinzip
1.4 Aufbau
1.5 Umgebungsbedingungen
2. Konstruktionsmerkmale
2.1 Äußere Geräteansicht
2.2 Teile des Hauptkörpers
2.3 Digitales Display
2.4 Beschreibung des Bedienfeldes
3. Vorbereitung zur Inbetriebnahme
3.1 Auswahl des Schallgebers
3.2 Bedingungen und Vorbereitungen für Oberflächen
4. Arbeitsweise
4. 1 Ein- und Ausschalten
4. 2 Schallgeber Einstellung
4. 3 Nulleinstellung
4. 4 Schallgeschwindigkeit
4. 5 Messungen werden getätigt
4. 6 Zweipunkt- Kalibrierung
4. 7 Der Ultraschallbild- Modus (Scan- Modus)
4. 8 Grenzwert setzen
4. 9 Auflösung
4.10 Einheitsskala
4.11. Speichermanagement
4.12 Datenausdruck
4.13 Systemeinstellung
4.14 Systeminformation
4.15 EL Hinterleuchtetes Display
4.16 Batterieinformation
4.17 Automatische Abschaltung (Auto- Power Off)
4.18 Grundeinstellung des Systems (Reset)
4.19 Verbindung zum PC
5. Bedienung des Menus
5.1 Zugang zum Hauptmenu
5.2 Zugang zum Untermenu
5.3 Das Parameter wechseln
5.4 Numerische digitale Eingabe
5.5 Speichern und Verlassen des Menus
5.6 Löschen und Verlassen des Menus
TU_US-BA-d-1212
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TU_US
6. Wartung
7. Transport und Aufbewahrung
Anhang A Schallgeschwindigkeiten
Anhang B Bemerkungen zur Anwendung
8. Konformitätserklärung
1. Allgemeine Übersicht

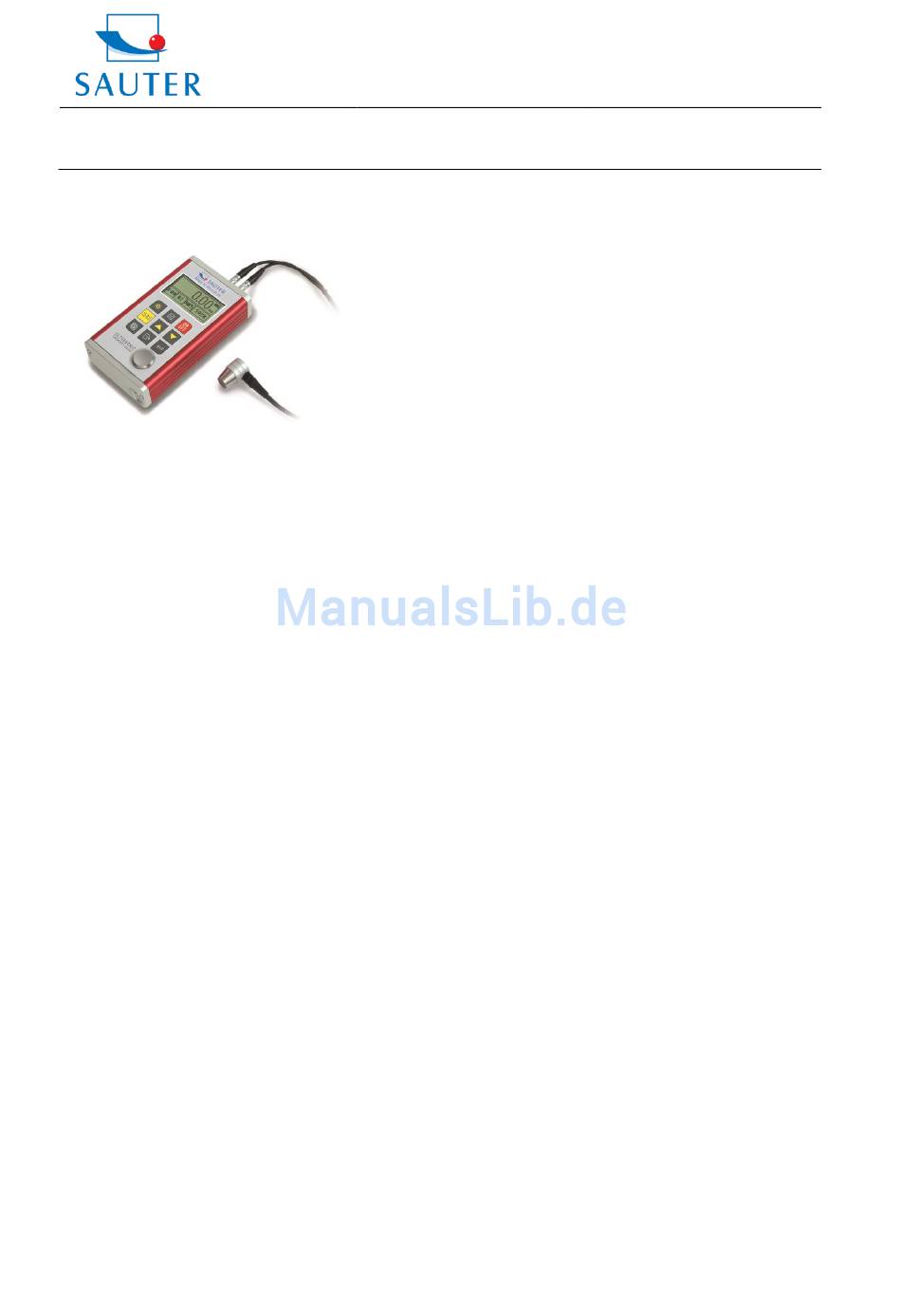

Das Modell TU-US ist ein digitales Ultraschall Material-
dickenmessgerät. Es basiert auf denselben Bedienungs-
prinzipien wie SONAR. Mit dem TU-US kann die Material-
dicke verschiedenster Materialien mit einer Messgenauig-
keit von bis zu 0,01mm bzw. 0,001 inch gemessen
werden. Es kann für eine Vielzahl metallischer und nicht-
metallischer Materialien eingesetzt werden.
1.1 Technische Daten
Display:
Messbereich:
Messbereich der Schallgeschwindigkeit: 1000 bis 9999m/s
Auflösung:
Einheiten:
- Vier Messwert Ablesungen pro Sekunde sind bei Einzel-
punktmessung
Ultraschallbild- Modus möglich.
- Speicher für 20 Dateien ( bis zu 99 Werte für jede Datei)
für gespeicherte Werte.
- Der oberste und unterste Grenzwert kann voreingestellt
werden. Ein automatischer Signalton gibt an, wenn der
Wert den Grenzwert über- bzw. unterschritten hat.
Stromversorgung:
PC- Verbindung:
Gehäuse:
Abmessungen:
Gewicht:
1.2 Allgemeine Funktionen
- Es können mit einer weiten Palette von Materialien
Messungen getätigt werden, einschließlich Metallen,
Tel: +49-[0]7433-9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
128x64 dot matrix LCD mit EL Hintergrundlicht
0,75 bis 300mm (bei Stahl)
- TU 80-0.01, das TU 230-0.01 US sowie
das TU 300-0.01 messen durchgehend
mit einer Auflösung von 0.01
± (0,5% Materialdicke + 0,04) mm
metrische u. engl. Einheit (mm/ inch) wählbar
und zehn pro
2x AA 1,5V Alkaline Batterien;
damit ca. 100 Std. Betriebszeit
(ohne hinterleuchtetem Display)
mit RS-232 Verbindungsadapter
Fließgepresstes Aluminiumgehäuse für den
Gebrauch auch unter rauen Umgebungsbe-
Dingungen („im Feld") verwendbar.
132mm x 76,2mm
345g
Sekunde beim
1
