PCE Instruments PCE-360 Bedienungsanleitung Seite 9

Drücken Sie die „POWER"-Taste, um den Messwert auszuwählen: (P1, Q1, S1, PF1), (P2, Q2, S2, PF2)
und (Pt, Qt, St, PFt).
Messung von Frequenz, Phasenwinkel, Erdableitstrom, Leistungsfaktor
Frequenz: Drücken Sie die „Hz"-Taste, Das „Hz"-Zeichen erscheint. Beenden Sie die Funktion
mittels der „PF"-Taste.
Phasenwinkel: Drücken Sie die „"-Taste. Das „"-Zeichen erscheint. Beenden Sie die Funktion
mittels der „PF"-Taste.
Leistungsfaktor: Drücken Sie die „PF"-Taste.
Energiemessung
Drücken Sie die „ENERGY"-Taste. Angezeigt wird: „Pt", „Qt", „St", „PFt" oder „t" und die Integrations-
Startzeit (eine kontinuierliche Akumulation der Werte erfolgt) / KW zeigt KWh an / KVAR zeigt KVARh an/
KVA zeigt KVAh an. Drücken Sie die „STOP"-Taste, um eine weitere Akkumulierung zu stoppen. Das
„HOLD"-Zeichen erscheint. Drücken Sie die „  "-Taste, um die Energiemessung wieder zu verlassen.

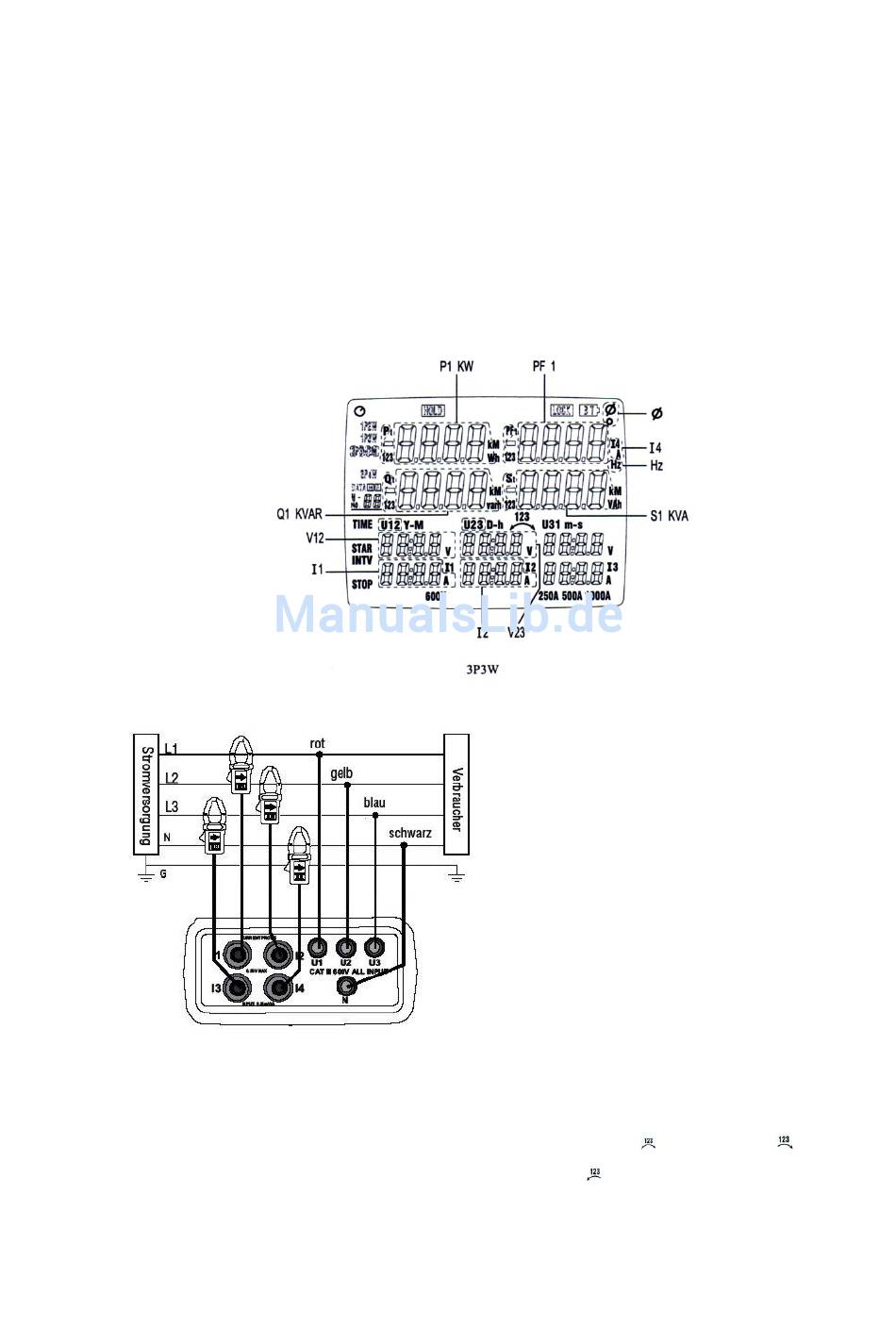

Dreiphasen-4-Leiter-Messung sowie Drehfeld Bestimmung/ Anschlussart 3P4W
Bitte immer Zangenrichtung beachten
(Pfeile auf Zange selbst und auf der Skizze)
Drücken Sie die „POWER"-Taste, um den Messwert auszuwählen: (P1, Q1, S1, PF1), (P2, Q2, S2, PF2),
(P3, Q3, S3, PF3) und (Pt, Qt, St, PFt).
1. Drücken Sie die Einschalttaste (4-24).
2. Drücken Sie die „Wiring"-Taste und wählen Sie die Funktion
3P4W an. Das entsprechende Zeichen erscheint.
3. Schliessen Sie die Messleitungen und die Stromzangen
an das Messgerät an (die schwarze Messleitung in die „N"-
Buchse / die rote Messleitung an „U1" / die gelbe Messleitung
an „U2" / die blaue Messleitung an „U3" / die mit „1"
bezeichnete Zange an „I1" / die mit „2" bezeichnete Zange
an „I2" / die mit „3" bezeichnete Zange an „I3" / die mit „4"
bezeichnete Zange an „I4".
4. Schliessen Sie dann die Leitungen und Zangen an die zu
messende Anlage an (Wenn möglich, die Anlage vorher
stromlos machen). Klemmen Sie dazu die schwarze Mess-
leitung mittels der Krokodilklemme an „N" an. Klemmen
Sie die rote Messleitung auf „L1" (nebenstehende Skizze) auf.
Klemmen Sie die gelbe Messleitung auf „L2" und die blaue
Messleitung auf „L3" an (nebenstehende Skizze). Zum
Anschluss der Stromzange „1" öffnen Sie diese zunächst
durch Drücken des gelben seitlichen Hebels und füh-
ren die geöffnete Zange über die mit „L1" bezeichnete
Leitung. Schliessen Sie dann die Zange. Bitte beachten Sie
die Richtung. Auf den Zangen sind Pfeile angegeben (Skizze
beachten). Zum Anschluss der Stromzange „2" öffnen Sie
diese zunächst durch Drücken des gelben seitlichen Hebels
und führen die geöffnete Zange über die mit „L2" bezeichnete
Leitung. Schliessen Sie dann die Zange. Bitte beachten Sie
die Richtung. Auf den Zangen sind Pfeile angegeben
(Skizze beachten). Jetzt die mit „3" bezeichnete Zange auf
„L3" und die mit „4" bezeichnete Zange auf „N" anschliessen
5. Drücken Sie die Taste „
rechts-
drehend und für linksdrehend. Wenn Sie nur das Drehfeld
bestimmen möchten ist der Anschluss der Messzangen und
der schwarzen Messleitung nicht erforderlich.
9
" im Display erscheint
für
