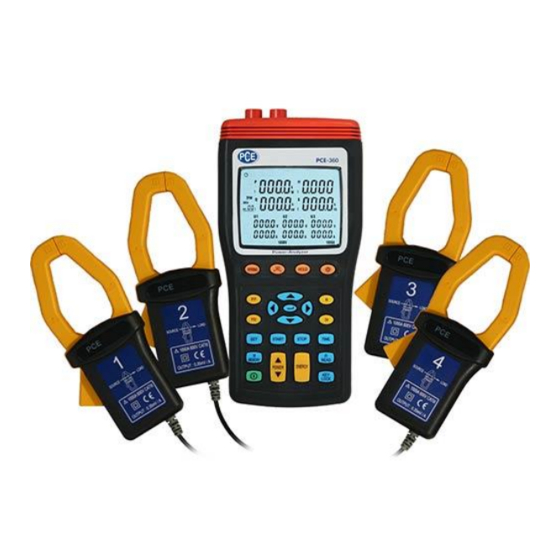

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976990 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de 1- und 3-Phasen Leistungsmesser PCE-360 Bedienungsanleitung Version 1.2 12.03.2014...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I. Sicherheitsinformationen ..................3 II. Einführung ......................3 III. Spezifikation ......................4 IV. Funktionalitäten....................5 V. Messung ....................... 6 VI. Wartung / Batterietausch / Automatische Ausschaltung ........11 VII. Speicherfunktionen / Software ................11 VIII. Kalibrierung / Rekalibrierung ................17... -
Seite 3: Sicherheitsinformationen
I. Sicherheitsinformationen Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. = <80 % r.F. Umgebungstemperaturbereich = 0 ... -
Seite 4: Spezifikation
III. Spezifikation Messbereiche/ Genauigkeit/ Auflösung Spannungsmessung 50 ... 600,0 V Echt-Effektivwert ±1,5 % vom Messwert +10 Digit / 0,1 V Strommessung 3 ... 999,9 A Echt-Effektivwert ±1,5 % vom Messwert + 15 Digit / 0,1 A Wirkleistung P 150 W ... 999,9 kW ±1,5 % vom Messwert +20 Digit / 0,1 KW Scheinleistung S 150 VA ... -
Seite 5: Funktionalitäten
IV. Funktionalitäten Steckbuchsen für Spannungseingänge (U1, U2, U3, N) Steckbuchsen für die Stromzangen Eingangsbuchse für ein externes Netzteil Optische RS-232-Schnittstelle LCD-Anzeige „Wiring“-Taste (Zur Auswahl des zu prüfenden Objektes, z.B. einphasig-zweiadrig ...) Drehfelderkennung: Im Modus „3-Phasen-4-Leiter“ drücken Sie diese Taste und halten sie fest, dann erscheint die Drehrichtung: oder „Hold“-Taste: Wenn Sie sie drücken, erscheint das HOLD-... -
Seite 6: Messung
: Zeichen für die aktivierte automatische Selbstabschaltung. HOLD: Messwert-Haltemodus LOCK: Tastenfunktionen gesperrt BT: Zeichen für zu schwache Batteriekapazität : Phasenwinkel ° : Einheit für Phasenwinkel 1P2W: einphasig-2-Leiter 1P3W: einphasig-3-Leiter 3P3W2M: dreiphasig-3-Leiter 3P4W: dreiphasig-4-Leiter P1: Leistungsmessung an Phase 1 P2: Leistungsmessung an Phase 2 P3: Leistungsmessung an Phase 3 KW: Leistungsmessung aktiv KWh, MWh: Energiemessung aktiv... - Seite 7 Messung von Frequenz, Phasenwinkel, Erdableitstrom, Leistungsfaktor Frequenz: Drücken Sie die „Hz“-Taste, Das „Hz“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste. Drücken Sie die „“-Taste. Das „“-Zeichen erscheint. Beenden Sie die Funktion Phasenwinkel: mittels der „PF“-Taste. Ableitstrom: Drücken Sie die „I4“-Taste. Das „I4“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste.
- Seite 8 Drücken Sie die „POWER“-Taste, um den Messwert auszuwählen: (P1, Q1, S1, PF1), (P2, Q2, S2, PF2) und (Pt, Qt, St, PFt). Messung von Frequenz, Phasenwinkel, Erdableitstrom, Leistungsfaktor Frequenz: Drücken Sie die „Hz“-Taste, Das „Hz“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste. Phasenwinkel: Drücken Sie die „“-Taste.
- Seite 9 Drücken Sie die „POWER“-Taste, um den Messwert auszuwählen: (P1, Q1, S1, PF1), (P2, Q2, S2, PF2) und (Pt, Qt, St, PFt). Messung von Frequenz, Phasenwinkel, Erdableitstrom, Leistungsfaktor Frequenz: Drücken Sie die „Hz“-Taste, Das „Hz“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste. Phasenwinkel: Drücken Sie die „“-Taste.
- Seite 10 Messung von Frequenz, Phasenwinkel, Erdableitstrom, Leistungsfaktor Frequenz: Drücken Sie die „Hz“-Taste, Das „Hz“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste. Phasenwinkel: Drücken Sie die „“-Taste. Das „“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste. Drücken Sie die „I4“-Taste. Das „I4“-Zeichen erscheint. Beenden Sie die Funktion mittels der „PF“-Taste.
-
Seite 11: Wartung / Batterietausch / Automatische Ausschaltung
VI. Wartung / Batterietausch / Automatische Ausschaltung Öffnen des Messgerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service- Technikern der PCE Deutschland GmbH durchgeführt werden. Bevor Sie die Batterien tauschen, lösen Sie bitte zunächst alle Testleitungen und Messzangen vom Ge- rät. - Seite 12 1.Installation Legen Sie die CD in das dafür vorgesehene Laufwerk. Wenn die Installation nicht automatisch Startet wählen Sie die Datei „Autorun.exe“ mit einem Doppelklick an. Folgen Sie den Anweisungen des Installationsmenüs. 2.Progammfuktionen Nach dem Starten der Software wird der Com Port abgefragt. Ändern und / oder bestätigen Sie ihn.
- Seite 13 2.1 Speichern im PC Um die angezeigten Werte im PC zu speichern drücken Sie die Taste Wählen Sie den Speicherort sowie Name aus und bestätigen Sie Ihre Eingaben mit „Speichern“ Mit der Taste Beenden Sie die Aufnahme. 2.2 Abrufen von im PC gespeicherten Daten. Drücken Sie die Taste um Im PC gespeicherte Daten in die Software zu Laden.
-
Seite 14: Grafische Darstellung Der Gemessen Werte
2.4 Tabellarische Darstellung der Gemessenen Werte. Mit der Taste Öffnen Sie eine Tabelle in der die Momentan gemessenen Werte mit der eingestellten Sampling-Rate hinterlegt werden. Mit der Taste können Sie die Tabelle speichern oder mit der Taste direkt ausdrucken. 2.5 Grafische Darstellung der gemessen Werte Mit der Taste öffnen Sie die grafische Darstellung der gemessenen Werte. - Seite 15 Durch ein Klick auf einen der Messwerte öffnet sich ein weiteres Fenster, in dem Sie Darstellung der Grafischen anzeige verändern können.
-
Seite 16: Oberwellen Messung
2.6 Sampling Zeit Um die Sampling Rate in der Software zu ändern drücken Sie die Taste In dem sich öffnendem Fenster können Sie die Sampling-Rate (im Sekunden Schritten) eingeben und mit „OK“ bestätigen. 2.7 Geräte Uhrzeit Um die Uhrzeit des Messgerätes mit der Zeit des PC zu synchronisieren drücken Sie die Taste 2.8 Oberwellen Messung Mit der Taste öffnet sich ein Fenster in dem Sie Ihre Auswahl zur Oberwellenmessung... -
Seite 17: Kalibrierung / Rekalibrierung
2.9 Daten in Excel übernehmen. Öffnen Sie das Programm Excel. Wählen Sie Datei öffnen Navigieren Sie zu Ihrer gespeicherten Datei markieren Sie sie und bestätigen die Auswahl mit „Öffnen“ In dem sich nun öffnendem Konvertierungs-Assistent bestätigen Sie die Schritte immer mit der Taste „Weiter“...
