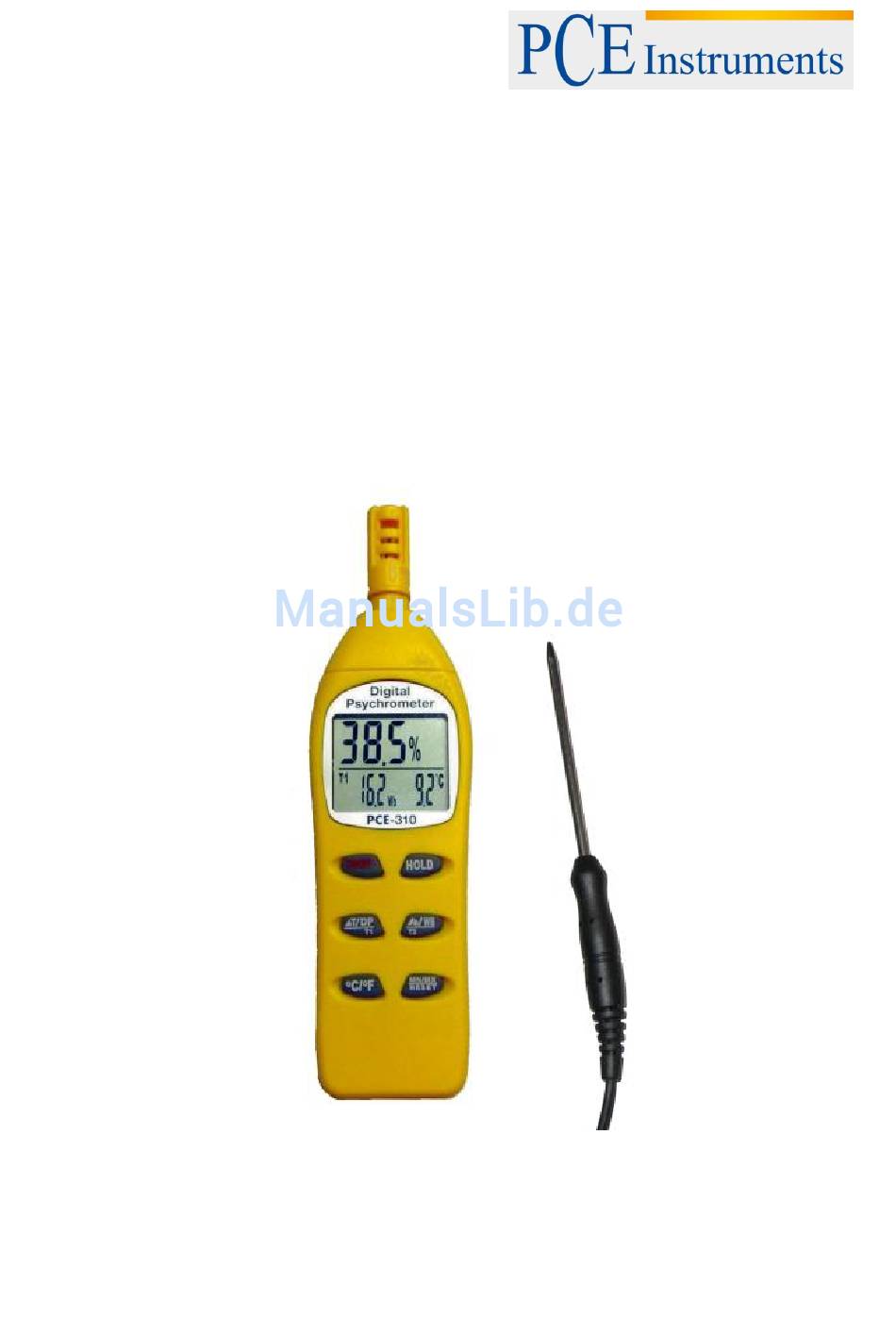

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Hitzestressmessgerät PCE-310 Version 2.0 Erstelldatum 21.03.2016 Letzte Änderung 06.04.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Systembeschreibung ....................4 Messung ........................5 Kalibrierung ......................7 Batteriewechsel ....................... 7 Entsorgung ......................8 Kontakt ........................8... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Psychrometers von PCE Instruments entschieden haben. Das Psychrometer kann das Raumklima (Raumtemperatur, relative Feuchte) sowie gleichzeitig über den externen Temperaturfühler, die Oberflächentemperatur von Wänden oder Produkten ermitteln. Ebenfalls gibt das Psychrometer als zusätzliche Information den Taupunkt (Taupunkttemperatur) sowie die Feuchtkugeltemperatur an. -
Seite 4: Spezifikationen
Lagertemperatur: -20 ... 50 °C Lagerfeuchte: < 100 % r. F. Dimensionen: 24,7 x 48,4 x 178,5 mm Gewicht: 130 g Lieferumfang 1 x Psychrometer PCE-310 1 x externer Temperaturfühler 2 x 1,5 V AAA Batterien 1 x Bedienungsanleitung Systembeschreibung... -
Seite 5: Messung
BETRIEBSANLEITUNG 1. „Ein / Aus“-Taste (ON/OFF) Umschalttaste (ΔT/DP/T1) zur Auswahl von Temperaturdifferenz T1-T2, Taupunkt oder T1 (T1 = Lufttemp.) Umschalttaste °C / °F Messwerthaltetaste (HOLD) Umschalttaste (Δ/WB/T2), wobei Δ = T2-DP ist (T2 = externe Temp.) Umschalttaste (MX/MN/RESET) ; Halten des kleinsten Wertes „Min“, Halten des größten Wertes „Max“, Löschung des Min/Max-Speichers Messung Drehen Sie die Sensorschutzkappe gegen den Uhrzeigersinn in die geöffnete Position. - Seite 6 BETRIEBSANLEITUNG Taupunkt-Funktion Drücken Sie die „ΔT/DP/T1“-Taste, bis „DP“ im unteren linken Bereich der Anzeige erscheint. Nun können Sie die Taupunkttemperatur unten links auf dem Display ablesen. Feuchtkugel-Funktion Drücken Sie die „Δ/WB/T2“-Taste, bis „WB“ im unteren mittleren Bereich der Anzeige erscheint. Nun können Sie die Feuchtkugel-Temperatur unten rechts auf dem Display ablesen.
-
Seite 7: Kalibrierung
BETRIEBSANLEITUNG Kalibrierung Schalten Sie das Gerät aus, stecken Sie die Sensorspitze auf den Feuchtestandard mit 33 % r.F. auf und drücken Sie gleichzeitig die „ON/OFF“-Taste und die “°C/°F“-Taste. Auf dem Display erscheint „32,8 %“ und die anderen Größen, wie DP und WB werden als „---,-„ dargestellt (Anzeige blinkt). -
Seite 8: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
