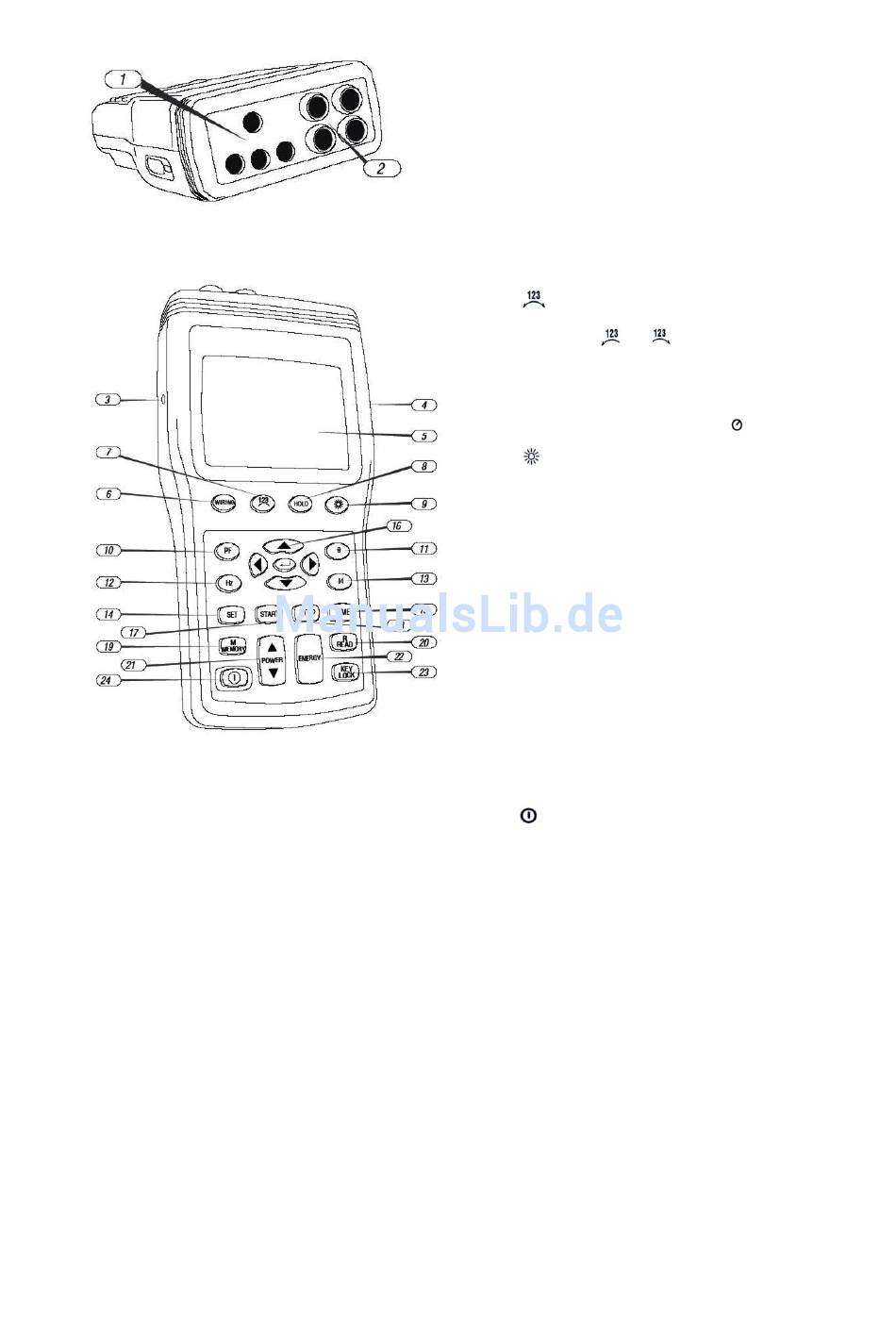

IV. Funktionalitäten
4-1 Steckbuchsen für Spannungseingänge (U1, U2, U3, N)
4-2 Steckbuchsen für die Stromzangen
4-3 Eingangsbuchse für ein externes Netzteil
4-4 Optische RS-232-Schnittstelle
4-5 LCD-Anzeige
„Wiring"-Taste (Zur Auswahl des zu prüfenden Objektes, z.B.
4-6
einphasig-zweiadrig ...)
Drehfelderkennung: Im Modus „3-Phasen-4-Leiter"
4-7
drücken Sie diese Taste und halten sie fest, dann erscheint die
Drehrichtung: oder
„Hold"-Taste: Wenn Sie sie drücken, erscheint das HOLD-
4-8
Zeichen im Display, wenn Sie sie noch einmal drücken, ist die
Funktion wieder deaktiviert. Wenn Sie die automatische Ab-
schaltung deaktivieren möchten, dann drücken Sie diese Taste,
halten Sie gedrückt und drücken zusätzlich die Einschalttaste
(4-24). Das „Auto-Power-Off"-Zeichen
4-9 -Taste: Wenn Sie sie drücken, wird die Hintergrundbe-
leuchtung aktiviert. Es schaltet sich nach 30 s wieder ab.
4-10 „PF"-Taste: Leistungsfaktor wird angezeigt.
4-11 „"-Taste: Zeigt Phasenwinkel an. Das -Zeichen erscheint.
4-12 „Hz"-Taste: Zeigt die Frequenz an. Das Hz-Zeichen erscheint.
4-13 „I4"-Taste: An Steckbuchse I4 gemessener Wert. I4 erscheint
in der Anzeige.
4-14 „SET"-Taste: Zur Einstellung von aktuellem Datum, Uhrzeit,
Messrate (im Datenlogger-Modus).
4-15 „Time"-Taste: Zeigt aktuelle Zeit und aktuelles Datum an
(Drücken und Festhalten).
4-16 „▲►▼◄"-Tasten: Funktionstasten zur Einstellung der Zahlen
bei Datum, Uhrzeit, zum Wideraufruf von gespeicherten Daten.
4-17 „START"-Taste: Startet die automatische Datalogger-Funktion.
4-18 „STOP"-Taste: Stoppt die automatische Datalogger-Funktion.
4-19 „MEMORY"-Taste: Zur manuellen Speicherung von Daten.
Jedesmal, wenn Sie diese Taste drücken, wird der aktuelle
Messwert im Speicher abgelegt (bis zu 99).
4-20 „READ"-Taste: Auslesen der manuell gespeicherten Werte.
4-21 „▲POWER▼-Taste: Anzeige der gemessenen Leistungswerte
(das Pt123, Qt123 und St123 erscheint im Display).
4-22 „ENERGY"-Taste: Zeigt die gemessene Energie an (drei h-
Zeichen erscheinen im Display).
4-23 „KEY Lock"-Taste: Sperrt alle Tastenfunktionen ausser der
Hintergrundbeleuchtung und der Ein- und Ausschalttaste.
4-24 -Taste: Ein- und Ausschalter des Gerätes.
5
.
verschwindet.
