Messung von Frequenz, Phasenwinkel, Erdableitstrom, Leistungsfaktor
Frequenz: Drücken Sie die „Hz"-Taste, Das „Hz"-Zeichen erscheint. Beenden Sie die Funktion
mittels der „PF"-Taste.
Drücken Sie die „"-Taste. Das „"-Zeichen erscheint. Beenden Sie die Funktion
Phasenwinkel:
mittels der „PF"-Taste.
Ableitstrom: Drücken Sie die „I4"-Taste. Das „I4"-Zeichen erscheint. Beenden Sie die Funktion
mittels der „PF"-Taste.
Leistungsfaktor: Drücken Sie die „PF"-Taste.
Energiemessung
Drücken Sie die „ENERGY"-Taste. Angezeigt wird: „Pt", „Qt", „St", „PFt" oder „t" und die Integrations-
Startzeit (eine kontinuierliche Akumulation der Werte erfolgt) / KW zeigt KWh an / KVAR zeigt KVARh an/
KVA zeigt KVAh an. Drücken Sie die „STOP"-Taste, um eine weitere Akkumulierung zu stoppen. Das
„HOLD"-Zeichen erscheint. Drücken Sie die „  "-Taste, um die Energiemessung wieder zu verlassen.
Achtung: U1 muss bei einer Spannungsmessung von U2, U3, I1, I2, I3 angeschlossen sein, weil U1
die Hauptsignalquelle für das Messgerät ist. Sonst bekommen Sie keine Messwerte.

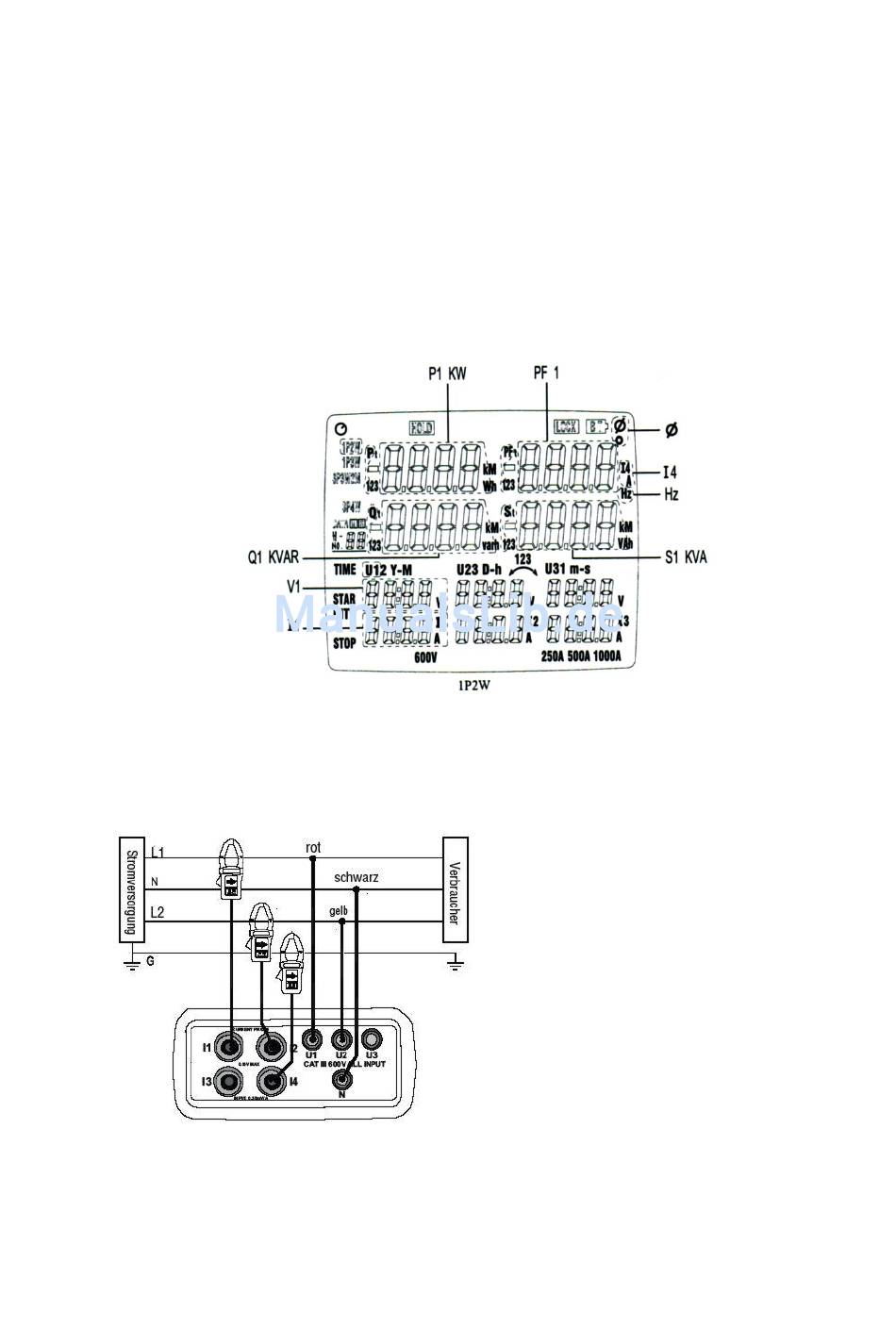

Zweiphasen-3-Leiter-Leistungsmessung / Anschlussart 1P3W
Bitte immer Zangenrichtung beachten
(Pfeile auf Zange selbst und auf der Skizze)
1. Drücken Sie die Einschalttaste (4-24).
2. Drücken Sie die „Wiring"-Taste und wählen Sie die Funktion
1P3W an. Das entsprechende Zeichen erscheint im Display.
3. Schliessen Sie die Messleitungen und die Stromzangen an
das Messgerät an (die schwarze Messleitung in die „N"-Buchse
die rote Messleitung an „U1" / die gelbe Messleitung an „U2"
/ die mit „1" bezeichnete Zange an „I1" / die mit „2" bezeichnete
Zange an „I2" /wenn Sie den Erdableitstrom zusätzlich messen
möchten, dann die Zange „4" in die Buchse „I4".
4. Schliessen Sie dann die Leitungen und Zangen an die zu
messende Anlage an (Wenn möglich, die Anlage vorher
stromlos machen). Klemmen Sie dazu die schwarze
Messleitung mittels der Krokodilklemme auf „L2" an. Klemmen
Sie die rote Messleitung auf „L1" (nebenstehende Skizze) auf.
Klemmen Sie die gelbe Messleitung auf „L3" (nebenstehende
Skizze) auf.
Zum Anschluss der Stromzange „1" öffnen Sie diese zu-
nächst durch Drücken des gelben seitlichen Hebels und füh-
ren die geöffnete Zange über die mit „L1" bezeichnete
Leitung. Schliessen Sie dann die Zange. Bitte beachten Sie
die Richtung. Auf den Zangen sind Pfeile angegeben (Skizze
beachten). Zum Anschluss der Stromzange „2" öffnen Sie
diese zunächst durch Drücken des gelben seitlichen Hebels
und führen die geöffnete Zange über die mit „L2" bezeichnete
Leitung. Schliessen Sie dann die Zange. Wenn Sie den Erd-
ableitstrom messen möchten, öffnen Sie die mit „4" bezeich-
nete Zange und schieben Sie sie über den Erdleiter (mit
„G" bezeichnet) Bitte beachten Sie die Richtung. Auf den
Zangen sind Pfeile angegeben (Skizze beachten)
