Drehmoment
0,22–0,25 Nm
DATA
PC DATA
OUT
OUT
weniger
als 2 mm
DATA IN
zur Antenne
AIS-Empfänger
UKW-Marinefunkgerät
Wenn kein UKW-Marinefunkgerät vorhanden ist,
kann diese Buchse freibleiben.
q Die mitgelieferten Montagewinkel an der Unterseite des
Empfängers anbringen und die mitgelieferten Halteschrau -
ben (M3×6 mm) festdrehen.
Montage-
winkel
D Allgemein
• Frequenzbereich:
• Empfangene Modulationsart: 16K0F1D (GMSK)
• Antennenimpedanz:
• Betriebstemperaturbereich: –20°C bis +60°C
• Stromversorgung:
• Stromaufnahme:
• Abmessungen
(ohne vorstehende Teile, B×H×T):
ohne Montagewinkel 132 mm × 34 mm × 155 mm
mit Montagewinkel
• Gewicht (etwa):
ohne Montagewinkel 400 g
mit Montagewinkel
• Dateneingangs-Interface:
Datenformate
Eingangspegel
Alle technischen Daten können jederzeit ohne Vorankündigung geändert werden.
Himmelgeister Straße 100, 40225 Düsseldorf, Germany

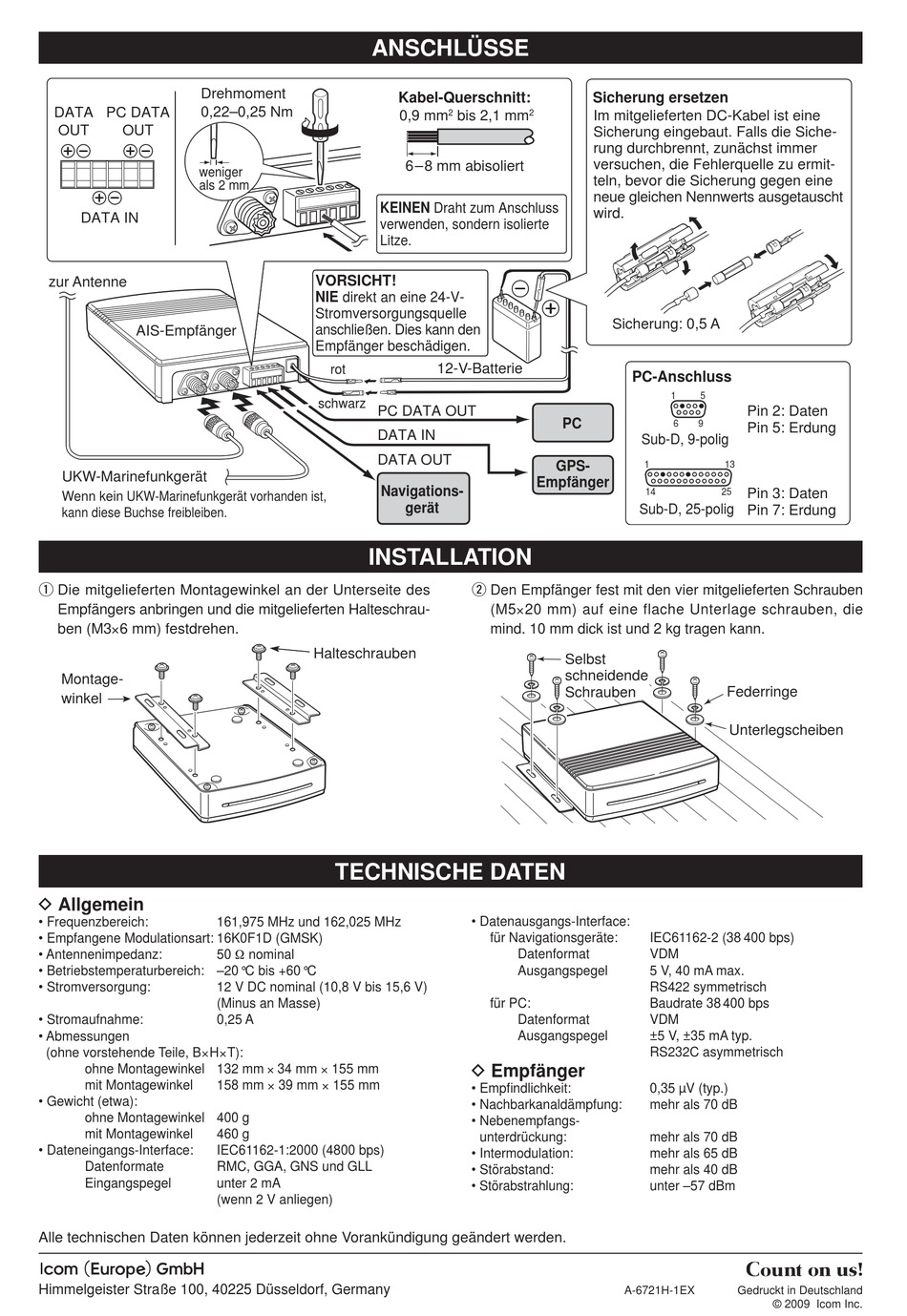

ANSCHLÜSSE
KEINEN Draht zum Anschluss
verwenden, sondern isolierte
Litze.
VORSICHT!
NIE direkt an eine 24-V-
Stromversorgungsquelle
anschließen. Dies kann den
Empfänger beschädigen.
rot
schwarz
PC DATA OUT
DATA IN
DATA OUT
Navigations-
INSTALLATION
Halteschrauben
TECHNISCHE DATEN
161,975 MHz und 162,025 MHz
50 Ω nominal
12 V DC nominal (10,8 V bis 15,6 V)
(Minus an Masse)
0,25 A
158 mm × 39 mm × 155 mm
460 g
IEC61162-1:2000 (4800 bps)
RMC, GGA, GNS und GLL
unter 2 mA
(wenn 2 V anliegen)
Kabel-Querschnitt:
2
2
0,9 mm
bis 2,1 mm
6 –8 mm abisoliert
12-V-Batterie
PC
GPS-
Empfänger
gerät
w Den Empfänger fest mit den vier mitgelieferten Schrauben
(M5×20 mm) auf eine flache Unterlage schrauben, die
mind. 10 mm dick ist und 2 kg tragen kann.
Selbst
schneidende
Schrauben
• Datenausgangs-Interface:
für Navigationsgeräte:
Datenformat
Ausgangspegel
für PC:
Datenformat
Ausgangspegel
D Empfänger
• Empfi ndlichkeit:
• Nachbarkanaldämpfung:
• Nebenempfangs-
unterdrückung:
• Intermodulation:
• Störabstand:
• Störabstrahlung:
Sicherung ersetzen
Im mitgelieferten DC-Kabel ist eine
Sicherung eingebaut. Falls die Siche-
rung durchbrennt, zunächst immer
versuchen, die Fehlerquelle zu ermit-
teln, bevor die Sicherung gegen eine
neue gleichen Nennwerts ausgetauscht
wird.
Sicherung: 0,5 A
PC-Anschluss
1
5
Pin 2: Daten
6
9
Pin 5: Erdung
Sub-D, 9-polig
1
13
14
25
Pin 3: Daten
Sub-D, 25-polig
Pin 7: Erdung
Federringe
Unterlegscheiben
IEC61162-2 (38 400 bps)
VDM
5 V, 40 mA max.
RS422 symmetrisch
Baudrate 38 400 bps
VDM
±5 V, ±35 mA typ.
RS232C asymmetrisch
0,35 µV (typ.)
mehr als 70 dB
mehr als 70 dB
mehr als 65 dB
mehr als 40 dB
unter –57 dBm
A-6721H-1EX
Gedruckt in Deutschland
© 2009 Icom Inc.
