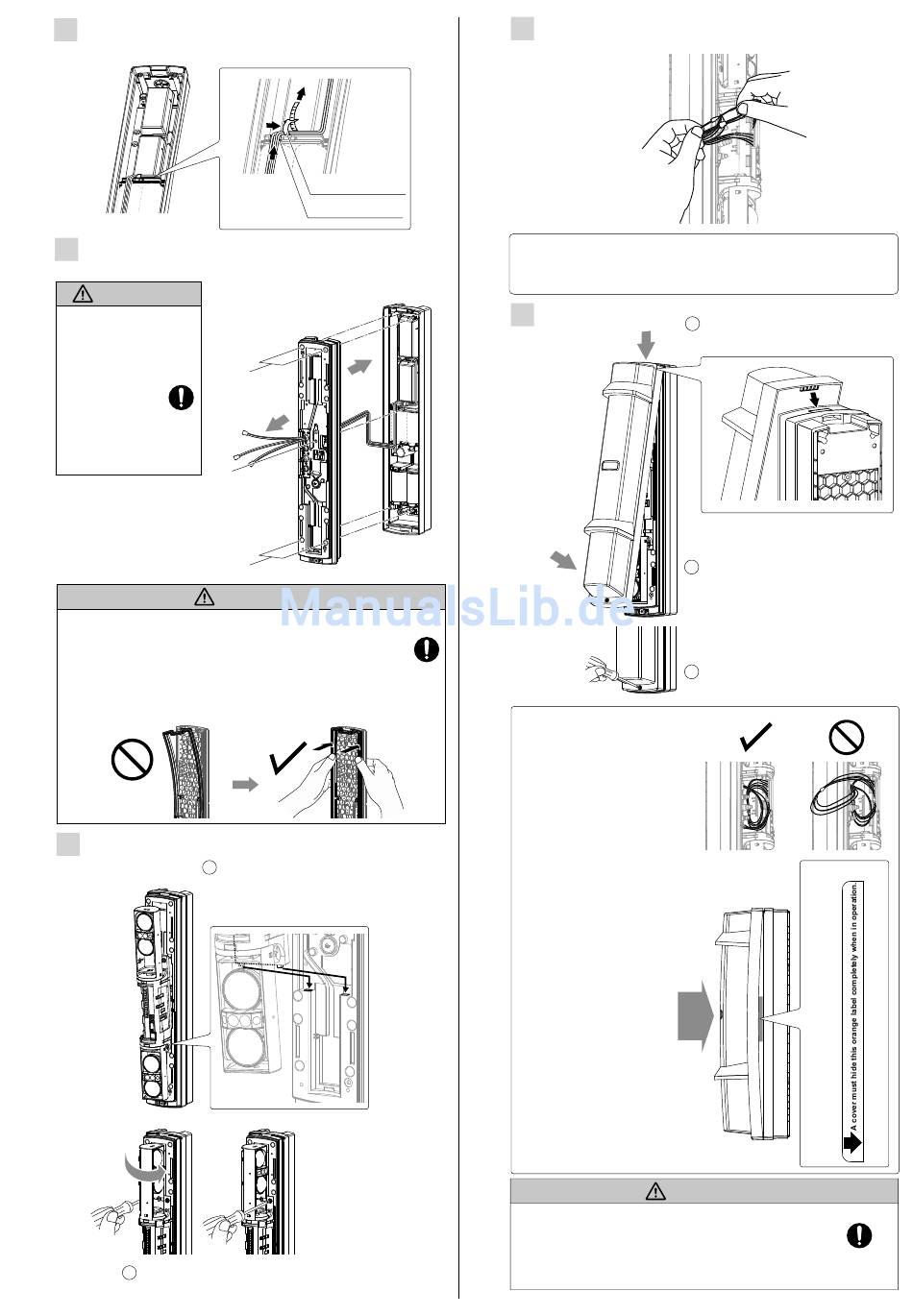

5
Verlegen Sie die Kabel so, dass sie nicht zwischen Chassis
und Rückkasten eingeklemmt werden.
6
Führen Sie die Kabel durch die Kabelbohrung des Chassis
und montieren Sie das Chassis an den Rückkasten.
Vorsicht
• Ziehen Sie die
Schrauben mit einem
Drehmomentschlüssel
von 1,0 bis 1,5 N·m
Befestigen
fest. Eine
Nichtbeachtung
dessen kann zu Ziehen
Fehlfunktionen der
Wandsabotage
führen.
Befestigen
Befestigen
Vorsicht
• Achten Sie darauf, dass sich die Kabel nicht im Chassis
verfangen.
• Wird die wasserfeste Dichtung abgenommen, so stellen
Sie bitte sicher, dass Sie diese vor der Montage an der
Rückseite des Chassis befestigen. Eine Nichtbeachtung
dessen kann die Schutzart des Produktes
beeinträchtigen.
7
Befestigen Sie das Grundgerät am Chassis.
1
Setzen Sie zuerst den unteren Teil ein
und drücken Sie anschließend den
oberen Teil ins Chassis.
2
Drehen Sie die optische Einheit um 90 Grad und
ziehen Sie die Schrauben fest (auf beiden Seiten).
Spannband
Kabelnut
In die Nut
eindrücken
-4-
8
Verbinden Sie die Kabel und führen Sie anschließend alle
Einstellungen und Ausrichtungen durch (siehe Seite 8, 9).
Hinweis>>
• Weitere Informationen zur Verkabelung finden Sie im
Abschnitt „VERKABELUNG" auf Seite 7.
9
Schließen Sie die
1
Abdeckung.
2
3
Hinweis>>
• Verlegen Sie die Kabel
so, dass sie nicht
zwischen Grundgerät
und Abdeckung
eingeklemmt werden.
• Drücken Sie auf den
mittleren Teil der
Abdeckung und
verbergen Sie das
orangefarbene Etikett
vollständig während
des Betriebs.
Vorsicht
• Vermeiden Sie jeglichen Kontakt mit der optischen
Einheit, wenn Sie die Abdeckung montieren.
Andernfalls kann es auf Grund der Verschiebung der
optischen Achse zu Fehlfunktionen kommen, was
wiederum eine Neueinstellung notwendig macht.
Hängen Sie die Abdeckung in den
oberen Teil des Chassis ein.
Drücken Sie den unteren Teil
der Abdeckung auf das
Chassis, bis die Abdeckung mit
einem Klicken einrastet.
Drehen Sie die Sicherungsschraube
fest.
Orangefarbenes
Etikett
