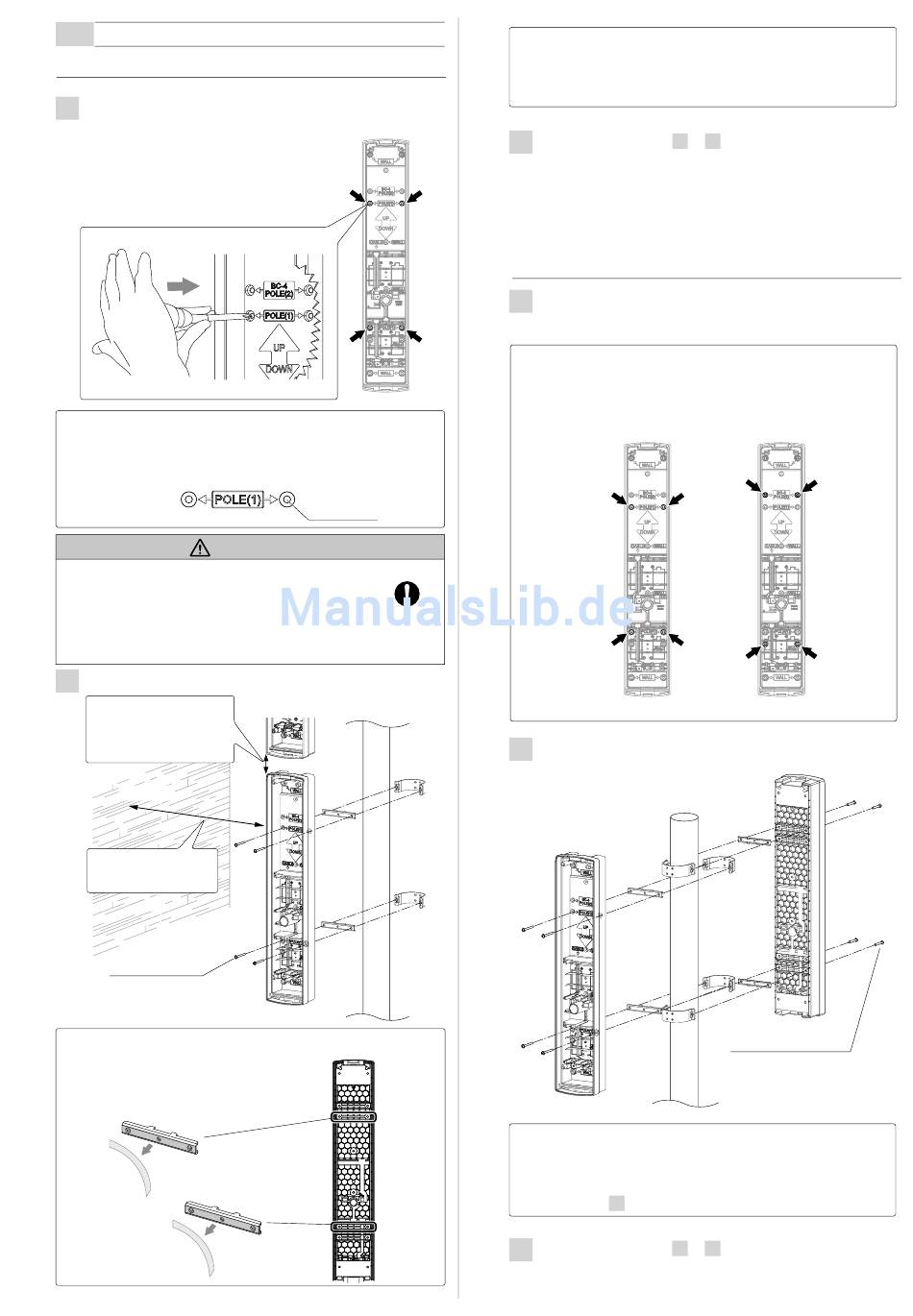

3-3 PFOSTENMONTAGE

- Installation eines Detektors
1
Durchstoßen Sie die Ausbrechlöcher (x4) im Rückkasten mit
Hilfe eines Schraubendrehers oder ähnlichen Werkzeugs wie
abgebildet.
Hinweis>>
• Bei der Pfostenmontage eines einzelnen Satzes von Detektoren
sollten Sie die inneren Ausbrechlöcher verwenden.
Die Ausbrechlöcher sind wie abgebildet mit dem Wort „POLE(1)"
gekennzeichnet.
Vorsicht
• Sollten Sie unabsichtlich ein nicht benötigtes
Ausbrechloch öffnen, so stellen Sie bitte sicher,
dass Sie dieses wieder füllen. Eine Nichtbeachtung
dessen kann die Wasserdichtigkeit des Produktes
beeinträchtigen oder zu einer Fehlfunktion des
Produktes führen.
2
Befestigen Sie den Rückkasten am Pfosten.
Wenn zwei Detektoren installiert
werden, sollte der Abstand
zwischen oberem und unterem
Detektor mindestens 20 mm
betragen.
Seitenwand
Abstand von der Seitenwand:
mindestens 1 m
M4x30 Schrauben
(mit Gummidichtung)
Hinweis>>
• Befestigen Sie die
Pfostenmontagehalterung mittels
doppelseitigem Klebeband vorübergehend
an der Rückseite des Rückkastens.
Ziehen Sie die Schutzfolie ab.
Ausbrechloch
-5-
Hinweis>>
• Doppelseitiges Klebeband, das an den
Pfostenmontagehalterungen befestigt wurde, erleichtert die
Montage des Geräts in Verbindung mit den Halterungen.
3
Führen Sie die Schritte 3 bis 9 der Wandmontage auf den
Seiten 3 bis 4 durch.
- Installation von zwei Detektoren in entgegengesetzte
Richtungen
1
Durchstoßen Sie die Ausbrechlöcher (x4) im Rückkasten mit
Hilfe eines Schraubendrehers oder ähnlichen Werkzeugs wie
abgebildet.
Hinweis>>
• Wählen Sie unterschiedliche Ausbrechlöcher aus.
Die Paare der vorgestanzten Löcher sind mit den Worten
„POLE(1)" und „POLE(2)" gekennzeichnet.
POLE(1)
2
Befestigen Sie den Rückkasten am Pfosten.
Hinweis>>
• Doppelseitiges Klebeband, das an den
Pfostenmontagehalterungen befestigt wurde, erleichtert die
Montage des Geräts in Verbindung mit den Halterungen.
Siehe Schritt 2 unter „Installation eines Detektors".
3
Führen Sie die Schritte 3 bis 9 der Wandmontage auf den
Seiten 3 bis 4 durch.
POLE(2)
M4x30 Schrauben
(mit Gummidichtung)
