Einbaumaße Der Zustellgeräte; Seitenansicht - Franke EVOLUTION Originalbetriebsanleitung

Technische Daten der Kühleinheit
Milchbehälter
Elektroanschluss
Elektrokabel
Umgebungsbedingungen
Gewicht
Breite
Tiefe
Höhe
Technische Daten des Tassenwärmers
Kapazität
Elektroanschluss
Elektrokabel
Gewicht
Breite
Tiefe
Höhe
Stellfüsse
(Option)
30 mm Fuss
40 mm Fuss
70 mm Fuss
100 mm Fuss
7 6 5
Frontansicht
7 6 5
320
320
10 Liter (2.64 Gallonen)
200–240 V 1L N PE 100 W 50/60 Hz Absicherung: 10 A
115 V 1L N PE 100 W 50/60 Hz Absicherung: 10 A
2000 mm (78.74 inch)
Luftfeuchte: max. 80 %
Umgebungstemperatur: 5–32 °C (41-89.6 °F)
ca. 26 kg
320 mm
460mm
500 mm
bis zu 80 Tassen
(je nach Tassengröße)
200–240 V 1L N PE 140 W 50/60 Hz Absicherung: 10 A
2000 mm (78.74 inch)
ca. 15 kg
225 mm
8 7
440 mm
540 mm
F
560 mm + 32 mm = 592 mm
560 mm + 45 mm = 605 mm
E
560 mm + 70...80 mm = 630...640 mm
560 mm + 100...115 mm = 660...675 mm
4 3

Seitenansicht

4 3
D
C
B
A
6 5
2 1
Aufsicht
2 1
F
320
F
E
E
D
D

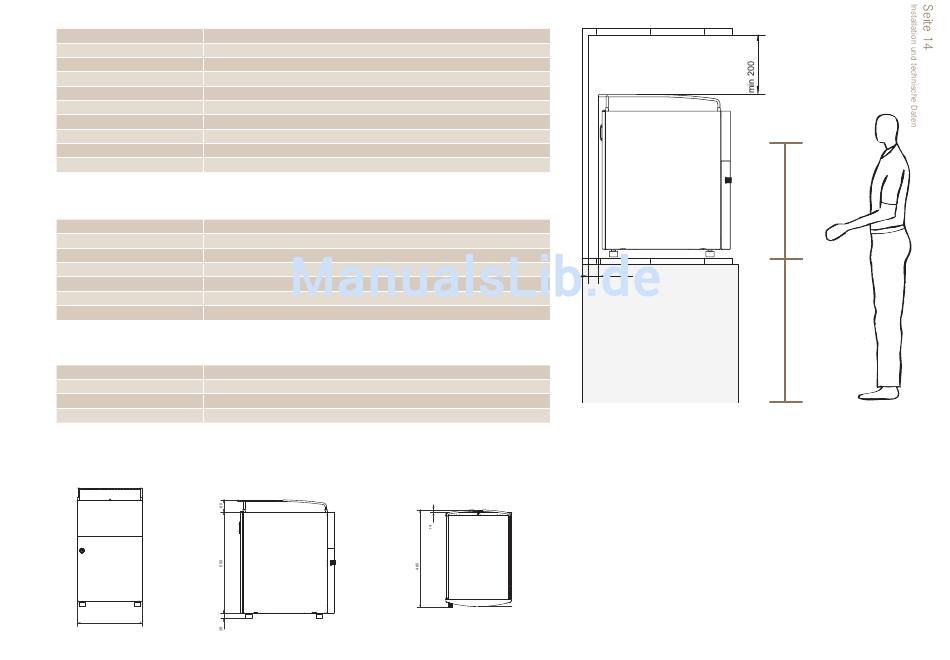

Einbaumaße der Zustellgeräte
min 50
4 3
Die Zustellgeräte in einer Linie mit der Evolution und auf Augenhöhe
stellen.
Der Mindestabstand zur Wand beträgt 50mm. Der Abstand nach
oben muss bei min. 200mm liegen.
Mit Hilfe der Stellfüße können Unebenheiten oder Höhenunterschiede
kompensiert werden.
Bei Zustellgeräten sind bis zu 320 mm Breite pro Zustellgerät notwen-
dig.
