2. Technische Beschreibung
2.1 Systemübersicht
Im Folgenden sind die wichtigsten Systemteile dargestellt:
Die Ausführung der einzelnen Systemteile kann variieren
bzw. es können weitere Komponenten notwendig sein,
abhängig von:
•
Dachart (Unterkonstruktion und Dachhaut)
•
Modulart
•
Modulanzahl und Konfiguration
•
Den örtlichen Gegebenheiten.
e

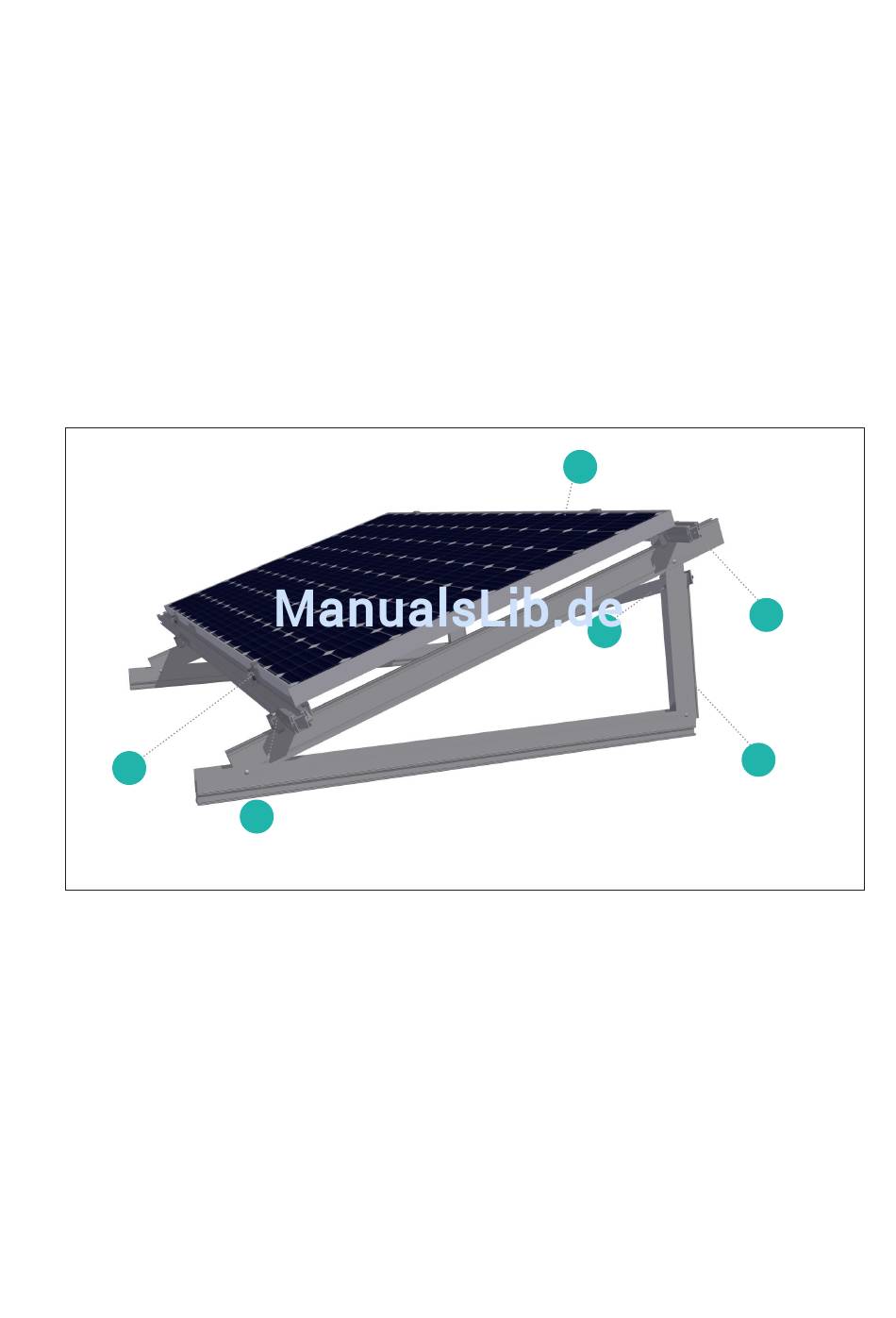

Bild 2.1-1 Quermontage
Trifix ProLine Komponenten:
a Basisdreieck
b Aussteifung Dreiecke
c
Kreuzschienenverbinder (Außenklick)
d Grundschiene
e
Modulhalter/ Endhalter
f
Modul
Montageanleitung Trifix ProLine
c
f
b
d
a
5
