6.4 Teleskop-Endstück
Die Teleskop-Endstücke dienen der millimetergenauen
zuschnittsfreien Längeneinstellung der Grundschienen
und werden an der rechten Seite jeder durchgehenden
Grundschienen-Reihe gesetzt. Sie können die
Grundschiene um max. 66 cm verlängern.
Die Teleskop-Endstücke werden vormontiert geliefert
inkl. eines schmalen Grundschienen-Abschnittes zur
Befestigung am Dreieck sowie eines etwas breiteren
Grundschienen-Abschnitts zur Befestigung des
Modulendhalters.
Montageschritte
•
Die Grundschienen-Reihe nicht mit einer
zugeschnittenen Grundschiene, sondern mit dem
Teleskop-Endstück abschließen.
•
Teleskop-Endstück in den Seitenkanal auf der
Rückseite der Grundschiene schieben.
•
Ggf. den losen Grundschienen-Abschnitt an die
Position des letzten Dreiecks schieben. Einschub
regulieren und so die Schienenreihe auf die
gewünschte Länge bringen. Grundschiene und
Teleskop sollten um Modulbreite + 5 cm über das
vorletzte Modul hinausragen.
•
Innensechskantschraube des Teleskop-Endstücks
anziehen siehe Bild 6.4-3. (Anzugsdrehmoment 20 Nm)
•
Die Montage am letzten Dreieck sowie die
Modulmontage regulär durchführen.
Montageanleitung Trifix ProLine

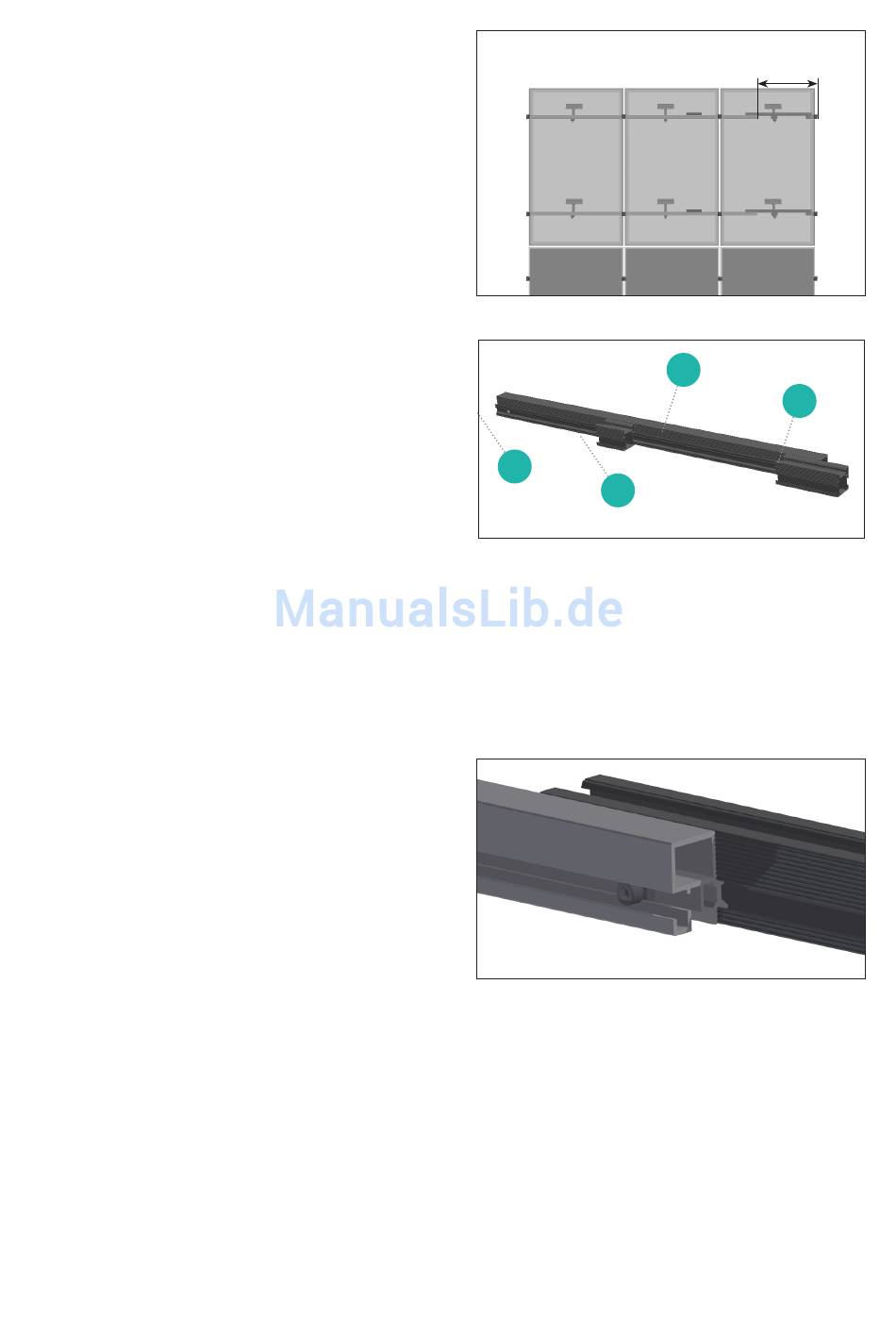

Bild 6.4-1
b
c
Bild 6.4-2
a- Verbindungsstück zum variablen Einschub in die
Grundschiene
b- Schraube und Vierkantmutter zur Befestigung an der
Grundschiene
c- Loser Grundschienen-Abschnitt zum Anschluss an ein
Dreieck
d- Fest montierter Grundschienen-Abschnitt zur
Aufnahme des Modulendhalters
Bild 6.4-3
110 mm bis
660 mm
a
d
