4.6 Montage Metallspreizdübel bei Ballastierung
Bei einigen Dächern ist es nicht möglich mit
Dachdurchdringung oder -befestigern zu arbeiten.
In solchen Fällen können die Dreiecke mithilfe von
Betonblöcken auf das Dach gebracht werden. Bei dieser
Variante muss unbedingt auf die Lastreserven des
Daches geachtet werden. Der nötige Ballast wird in der
Auslegung festgelegt.

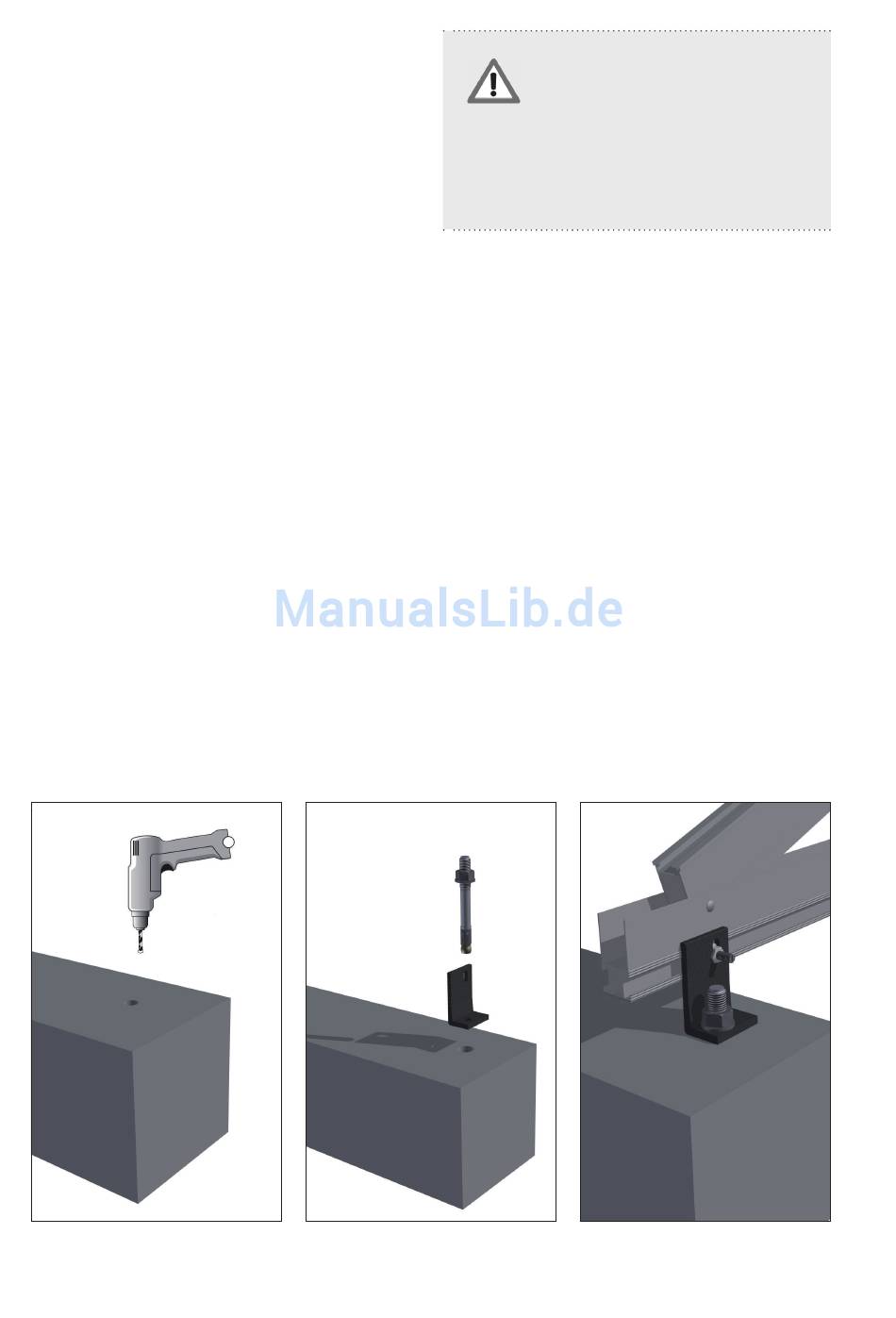

Montageschritte
•
Betonblöcke positionieren und evtl. Schutzmatten
oder ähnliches zwischen Betonblock und Dachhaut
legen.
•
Löcher für den Metallspreizdübel vorbohren. Dabei
den Randabstand in der Beton-Unterkonstruktion
beachten. (Bild 4.6-1)
•
Metallspreizdübel durch den Winkel in die Beton-
Unterkonstruktion einschlagen. (Bild 4.6-2)
•
Mutter an dem Metallspreizdübel ausreichend fest
anziehen, ohne den Winkel zu beschädigen.
•
Vormontierte Dreiecke an den Winkel setzen und
mithilfe einer Hammerkopfschraube festziehen. Es
ist darauf zu achten, dass die Hammerkopfschraube
korrekt im Schienenkanal sitzt. (Anzugsdrehmoment
von 20 Nm)
Bild 4.6-1
14
VORSICHT
Bild 4.6-2
Ballastierung
Beachten Sie unbedingt die
Lastreserven des Daches.
•
Stellen Sie vor der Montage des
Systems die Eignung des Daches
sicher.
Bild 4.6-3
Montageanleitung Trifi x ProLine
