4.5 Montage Trapezblechschiene bei Ballastierung
Bei einigen Dächern ist es nicht möglich mit
Dachdurchdringung oder -befestigern zu arbeiten.
In solchen Fällen können die Dreiecke mithilfe von
Trapezblechen auf das Dach gebracht und ggf.
nachträglich mit Kies oder Betonblöcken ballastiert
werden. Bei dieser Variante muss unbedingt auf die
Lastreserven des Daches geachtet werden. Der nötige
Ballast wird in der Auslegung festgelegt.
Montageschritte
•
Trapezblech positionieren und evtl. Schutzmatten
oder ähnliches zwischen Trapezblech und Dachhaut
legen.
•

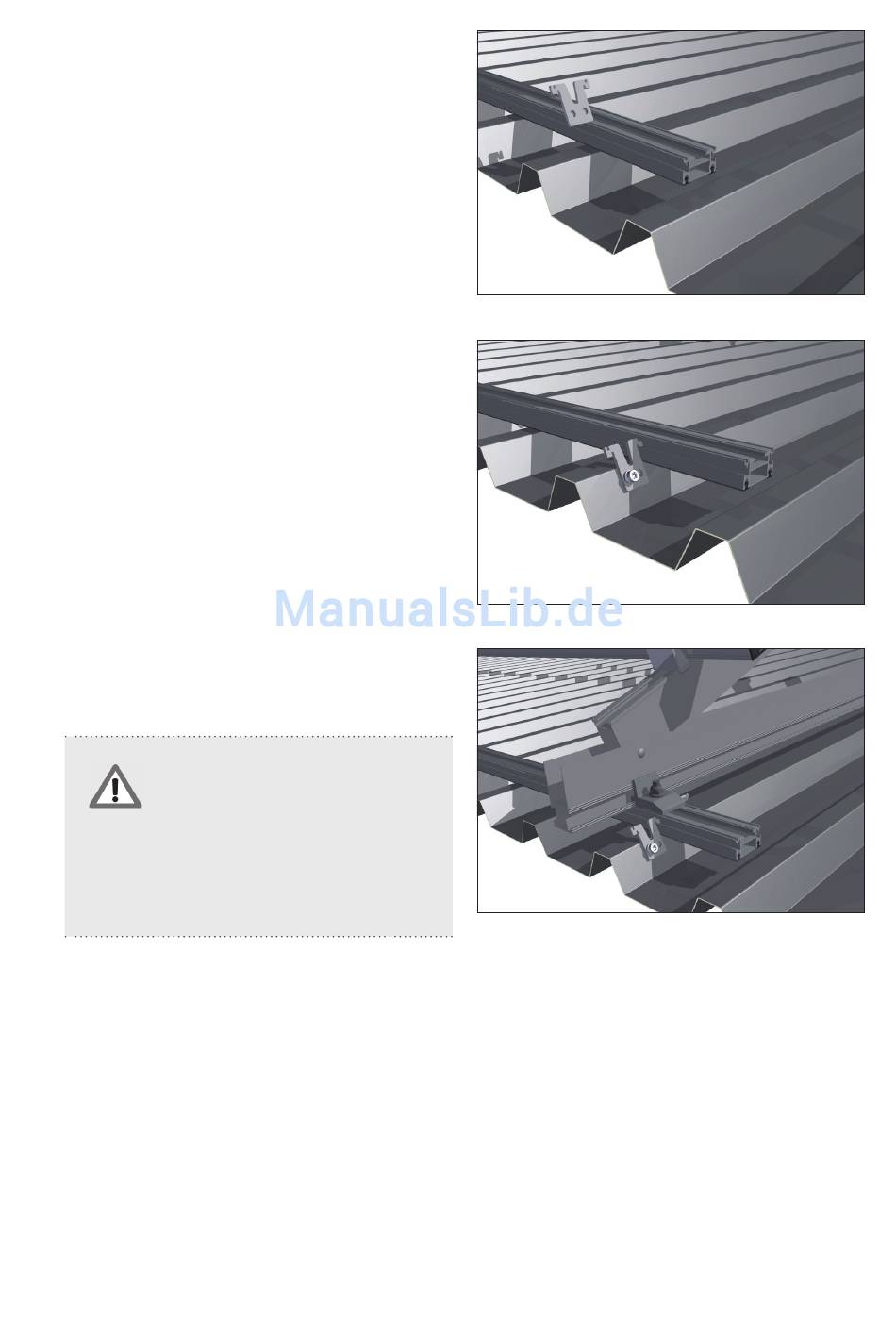

Schiene an den defi nierten Befestigungspunkten
mithilfe von den seitlichen Haltern mit einem
Anzugsdrehmoment von 8 Nm befestigen. (Bild 4.5-1
und Bild 4.5-2)
•
Vormontierte Dreiecke auf die Schienen setzen und
mithilfe der Kreuzschienenverbinder befestigen.
(Anzugsdrehmoment 8 Nm) Es ist sicherzustellen,
dass der Kopf des Kreuzschienenverbinders in
den seitlichen Kanal des Dreiecks einhakt und die
Hammerkopfschraube korrekt im Schienenkanal sitzt.
Ballastierung
Beachten Sie unbedingt die
Lastreserven des Daches.
VORSICHT
•
Stellen Sie vor der Montage des
Systems die Eignung des Daches
sicher.
Montageanleitung Trifi x ProLine
Bild 4.5-1
Bild 4.5-2
Bild 4.5-3
13
