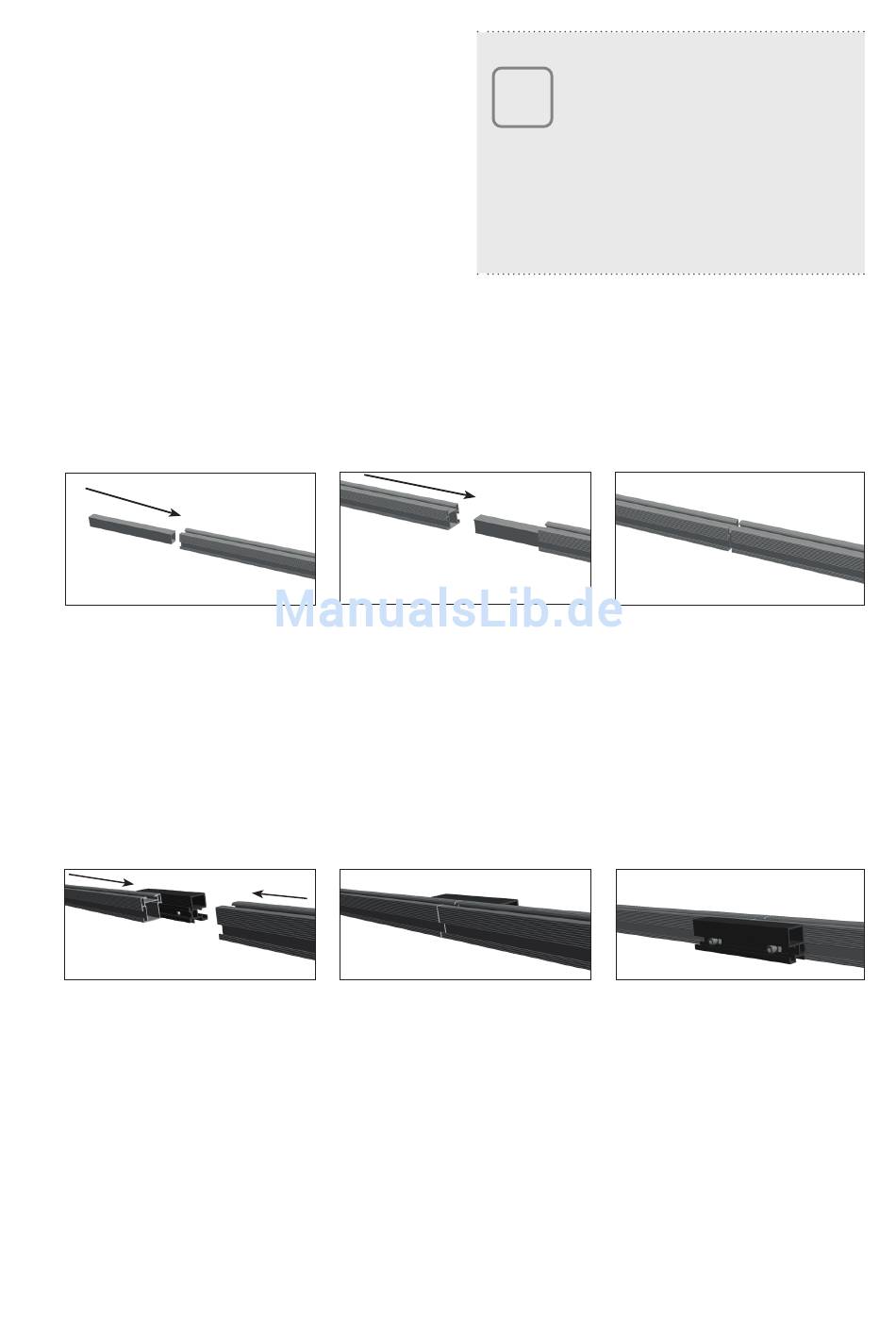

6.2 Grundschienen verbinden
Zur Verbindung einzelner Grundschienen sind
Schienenverbinder vorgesehen. Es gibt für jede
Schienenstärke zwei verschiedene Versionen der
Verbinder, innenliegende und außenliegende.
Montageschritte - innenliegender Verbinder
•
Schienenverbinder in die erste Grundschiene bis zum
Anschlag einschieben.
•
Die nächste Grundschiene bis zum Anschlag auf den
gesetzten Schienenverbinder aufschieben.
Bild 6.2-1
Montageschritte – außenliegender Verbinder
•
Verbinder zur Hälfte in den Seitenkanal auf der
Rückseite der Grundschiene schieben.
•
Zweite Grundschiene bis zum Anschlag auf den
Verbinder schieben.
•
Beide Innensechskantschrauben anziehen und die
Verbindung so fertigstellen (Anzugsdrehmoment 20 Nm).
Bild 6.2-4
Montageanleitung Trifi x ProLine
Bild 6.2-2
Bild 6.2-5
HINWEIS!
i
Verbundene Schienenläufe sollten eine
Länge von 12 m nicht überschreiten.
Danach muss eine Dehnungsfuge
(ca. 2-3 cm) berücksichtigt werden.
Keine Module über der Dehnungsfuge
installieren. Die benötigte Gesamt-
schienenlänge ergibt sich aus der Breite
des Modulfelds.
Bild 6.2-3
Bild 6.2-6
17
