6. Grundschienenmontage
6.1 Grundschienen montieren
Die obere Schienenlage wird mithilfe von
Kreuzschienenverbindern (Außenklick) am Dreieck
befestigt. Pro Gestellreihe werden zwei horizontale
Grundschienen montiert.
Montageschritte
•
4 Kreuzschienenverbinder auf jedes Basisdreieck
locker reinklicken.
•
Bei dem Abstand der Kreuzschienenverbinder
bitte die Hinweise des Modulherstellers bzgl. der
Klemmbereiche beachten.
•
Grundschienen im 90°-Winkel über die bereits
montierten Dreiecke legen. Die eingeklickten
Kreuzschienenverbinder in die Nut der Grundschiene
einhaken und mit einem Anzugsdrehmoment von 8 Nm
festziehen.
16

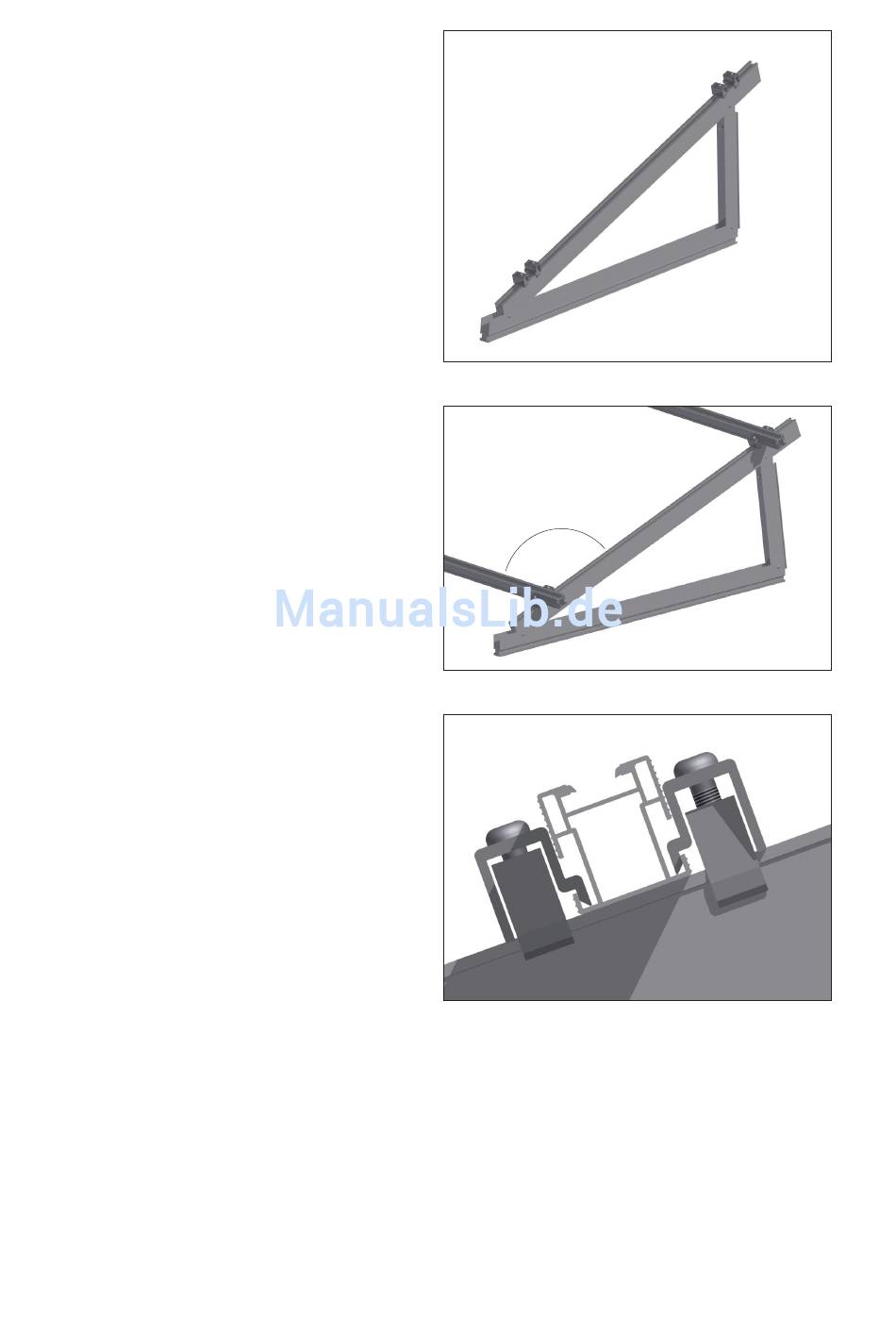

Bild 6.1-1
90°
Bild 6.1-2
Bild 6.1-3
Montageanleitung Trifix ProLine
