7. Montage der Clickstones

Bei der Montage der Module werden Clickstones ver-
wendet. Der Clickstone ist ein spezieller Klip, mit dem die
Modulhalter in der Auflageschiene befestigt werden. Für
die Montage benötigen Sie ausschließlich einen Innen-
sechskantschlüssel (5 mm). Sie können den Clickstone von
oben in den Schienenkanal der Auflageschiene einsetzen.
Montageschritte:
Clickstone leicht schräg in den Schienenkanal
einsetzen.
Clickstone nach unten drücken. Auf hörbares
Einrasten in der Aufl ageschiene achten.
Innensechskantschraube mit 8 Nm festziehen.
HINWEIS!
i
Die Form des Clickstones stimmt genau mit
dem Profil des Schienenkanals überein. Er
ist bewusst schwerläufig konstruiert, um
bei vertikalem Schienenverlauf ein unge-
wolltes Verrutschen zu verhindern.
Zum Verschieben des Clickstones leicht
von oben auf die Schraube drücken und
den Stein mit etwas Druck längs des
Schienenkanals bewegen.
20
1
3

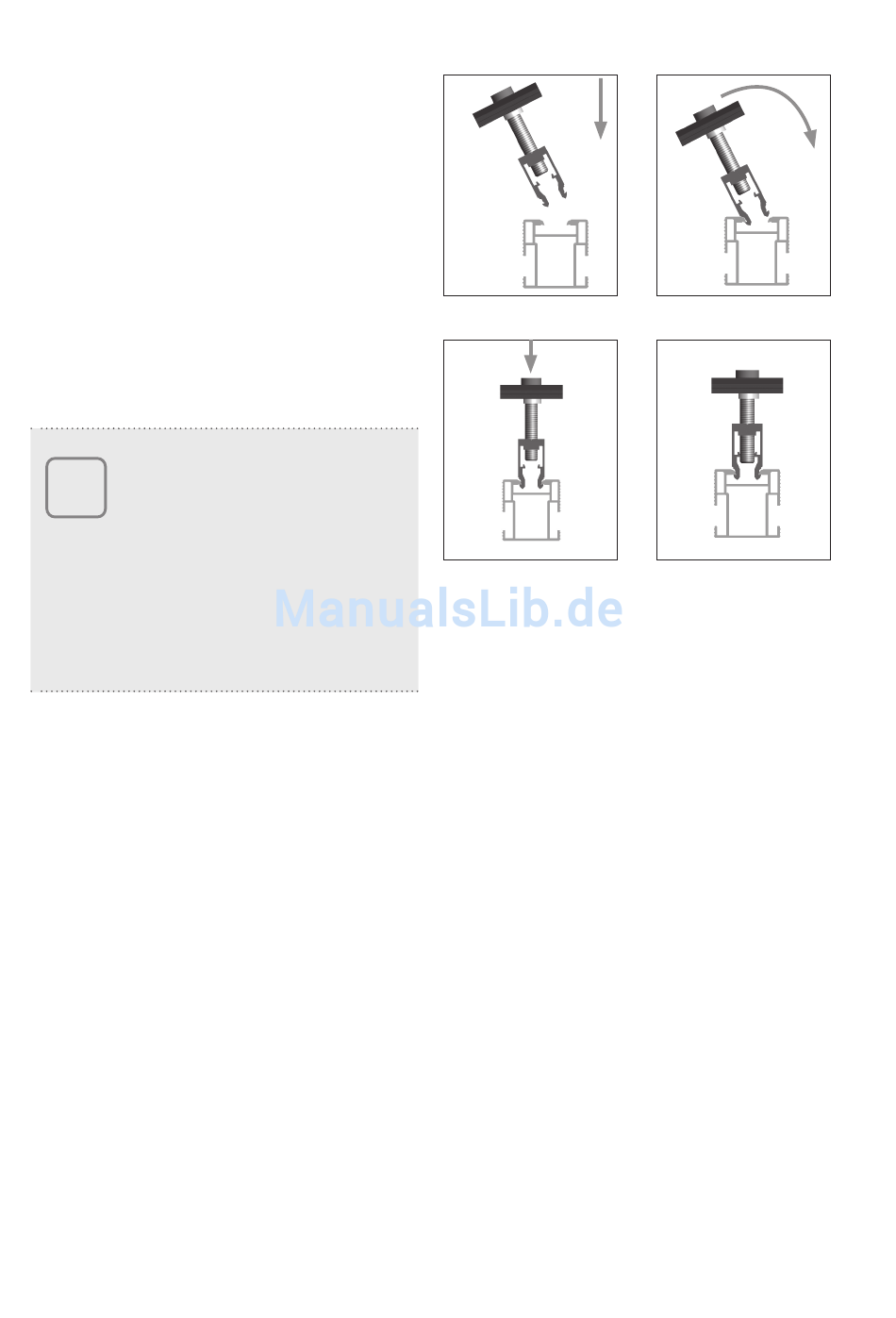

Bild 7 - 1 Montageschritte
Montageanleitung Trifi x ProLine
2
4
