5. Aussteifung der Dreiecke
Nachdem alle Dreiecke nach der jeweiligen
Befestigungsart montiert wurden, werden die
Aussteifungen angebracht. Diese sind bei jeder
abgeschlossenen Reihe und mindestens alle 12 m einmal
zu montieren.
Montageschritte
•
Die Aussteifung wird an den hinteren Dreiecksstreben
mit dem Hammerkopfschraubenset befestigt.
•
Hammerkopfschraube um 90° bis zum Anschlag
drehen, so dass der Kopf quer im Schienenkanal sitzt.
•
Sperrzahnmutter anziehen (Anzugsdrehmoment 20
Nm) und die Verbindung fertigstellen.

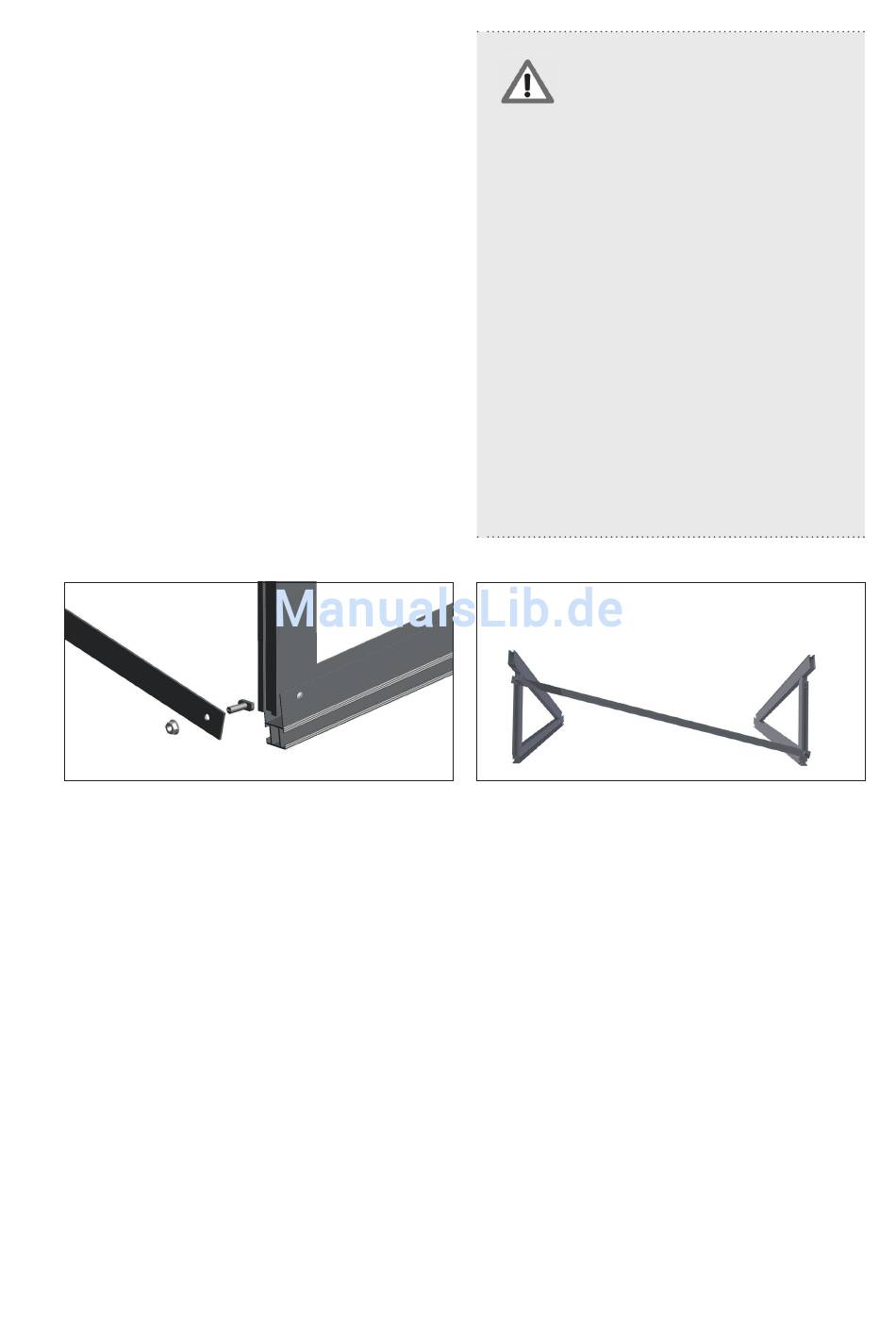

Bild 5-1
Montageanleitung Trifi x ProLine
Materialschaden durch unkorrekte
Montage
VORSICHT
Unkorrekt montierte
Hammerkopfschraube können
ausreißen.
•
Beim Einsetzen der
Hammerkopfschrauben immer
auf korrekten, senkrechten Sitz
des Schraubenkopfes im Kanal
achten!
•
Bei der Ausrichtung der Schienen
und der finalen Befestigung der
Hammerkopfschrauben darauf
achten, dass der Schraubenkopf
nicht unbemerkt in eine
unkorrekte Position rutscht!
•
Das angegebene
Anzugsdrehmoment von 20 Nm
beachten!
Bild 5-2
