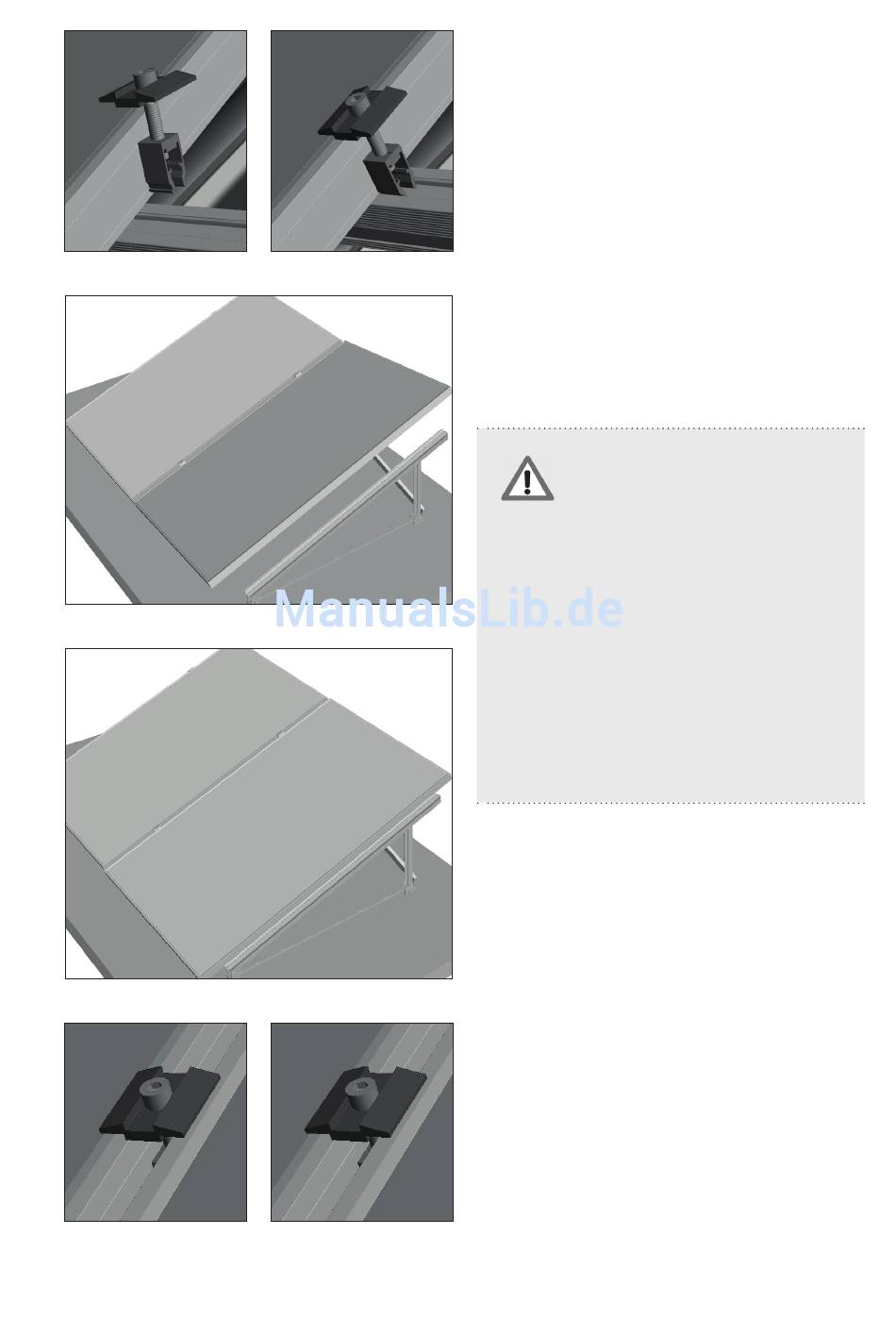

Bild 8.2 – 1
Bild 8.2 – 3
Bild 8.2 – 4
Bild 8.2 – 5
Montageanleitung Trifi x ProLine
Bild 8.2 –2
Bild 8.2 – 6
8.2 Module innen befestigen
Zwischen zwei Modulen werden jeweils zwei
Modulhalter befestigt.
Montageschritte:
•
Clickstone des Modulhalters in den Schienenkanal der
Grundschiene einsetzen.
•
Modulhalter ganz an den Rahmen des bereits
montierten Moduls heranschieben.
•
Zweites Modul an den Modulhalter heranschieben
(maximal zulässiges Spaltmaß zwischen zwei
Modulen: 19 mm) und ausrichten.
•
Schraube festziehen (Anzugsdrehmoment 8 Nm) und
so die Module festklemmen.
Materialschaden durch fehlerhafte
Montage
VORSICHT
Unkorrekt befestigte Module können
herunterfallen und beschädigt werden.
•
Achten Sie auf ein korrektes
Einrasten des Clickstones.
•
Schieben Sie das Modul ganz an
den Modulendhalter heran.
•
Halten Sie das vorgeschriebene
Anzugsdrehmoment von 8 Nm
beim Festziehen der Schraube ein.
•
Prüfen Sie nach der Montage den
festen Sitz des Moduls.
