4.4 Montage Blechschiene bei Ballastierung
Bei einigen Dächern ist es nicht möglich mit
Dachdurchdringung oder -befestigern zu arbeiten.
In solchen Fällen können die Dreiecke mithilfe von
Blechschienen auf das Dach gebracht und nachträglich
mit Betonblöcken ballastiert werden. Bei dieser
Variante muss unbedingt auf die Lastreserven des
Daches geachtet werden. Der nötige Ballast wird in der
Auslegung festgelegt.
Ballastierung
Beachten Sie unbedingt die
Lastreserven des Daches.
VORSICHT
•
•

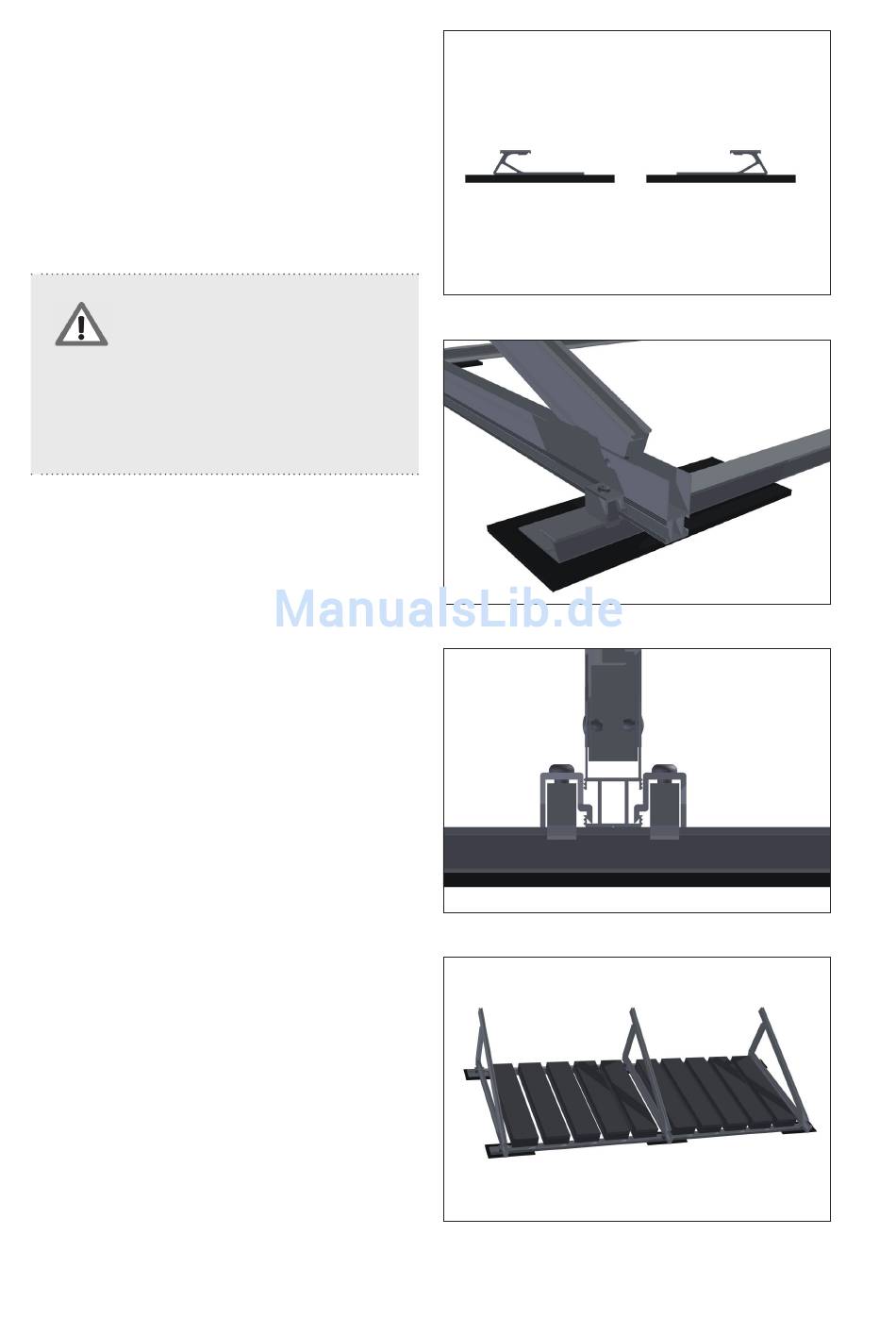

Blechschienen positionieren und Schutzmatten
oder ähnliches zwischen Schiene und Dachhaut
legen. Achten Sie darauf, dass die Blechschienen
zueinander ausgerichtet sind. (Bild 4.4-1)
•
Vormontierte Dreiecke auf die Schienen setzen und
mithilfe von 4 Kreuzschienenverbinder (Außenklick)
befestigen. Klicken Sie den Kreuzschienenverbinder
auf die Blechschiene. Stellen Sie sicher, dass der
Kopf des Kreuzschienenverbinders in den seitlichen
Kanal des Dreiecks einhakt und schrauben Sie die
Schraube mit einem Anzugsdrehmoment von 8 Nm
fest. (Bild 4.4-2 und Bild 4.4-3)
•
Legen Sie die Betonblöcke auf die Blechschienen.
12
Stellen Sie vor der Montage des
Systems die Eignung des Daches
sicher.
Bild 4.4-1
Bild 4.4-2
Bild 4.4-3
Bild 4.4-4
Montageanleitung Trifi x ProLine
