8. Modulmontage
Die Module werden nacheinander auf die Grundschienen
montiert. Die Mounting Systems GmbH empfiehlt
die Module von einer Seite ausgehend zu montieren.
Zur Befestigung der Module werden Modulhalter und
Modulendhalter eingesetzt. Die Modulendhalter können
je ein Modul halten. Die Modulhalter werden zwischen
zwei Modulen positioniert.
8.1 Module außen befestigen
Die Rand-Module der PV-Anlage befinden sich bei der
Hochkantmontage (Bild 8.1-1) auf der linken und rech-
ten Seite und bei der Quermontage (Bild 8.1-2) auf der
unteren und oberen Seite. Diese Module werden auf der
Außenseite mit je zwei Modulendhaltern befestigt.
HINWEIS!
i
Halten Sie sich bei der Modulmontage an
die Klemmvorschriften des Modulherstell-
ers. Grundlegend werden die Module an
den Viertelspunkten geklemmt.
Montageschritte
•
Modul auf der Grundschiene positionieren und
ausrichten.
•
Clickstone des Modulendhalters in den Schienenkanal
der Grundschiene einsetzen.
•
Modulendhalter ganz an den Modulrahmen
heranschieben (maximal zulässiges Spaltmaß 1 mm).
•
Schraube festziehen (Anzugsdrehmoment 8 Nm) und
so das Modul festklemmen.
Materialschaden durch fehlerhafte
Montage
VORSICHT
Unkorrekt befestigte Module können
herunterfallen und beschädigt werden.
•
•
•
•
22
Achten Sie auf ein korrektes
Einrasten des Clickstones.
Schieben Sie das Modul ganz an
den Modulendhalter heran.
Halten Sie das vorgeschriebene
Anzugsdrehmoment von 8 Nm
beim Festziehen der Schraube ein.
Prüfen Sie nach der Montage den
festen Sitz des Moduls.

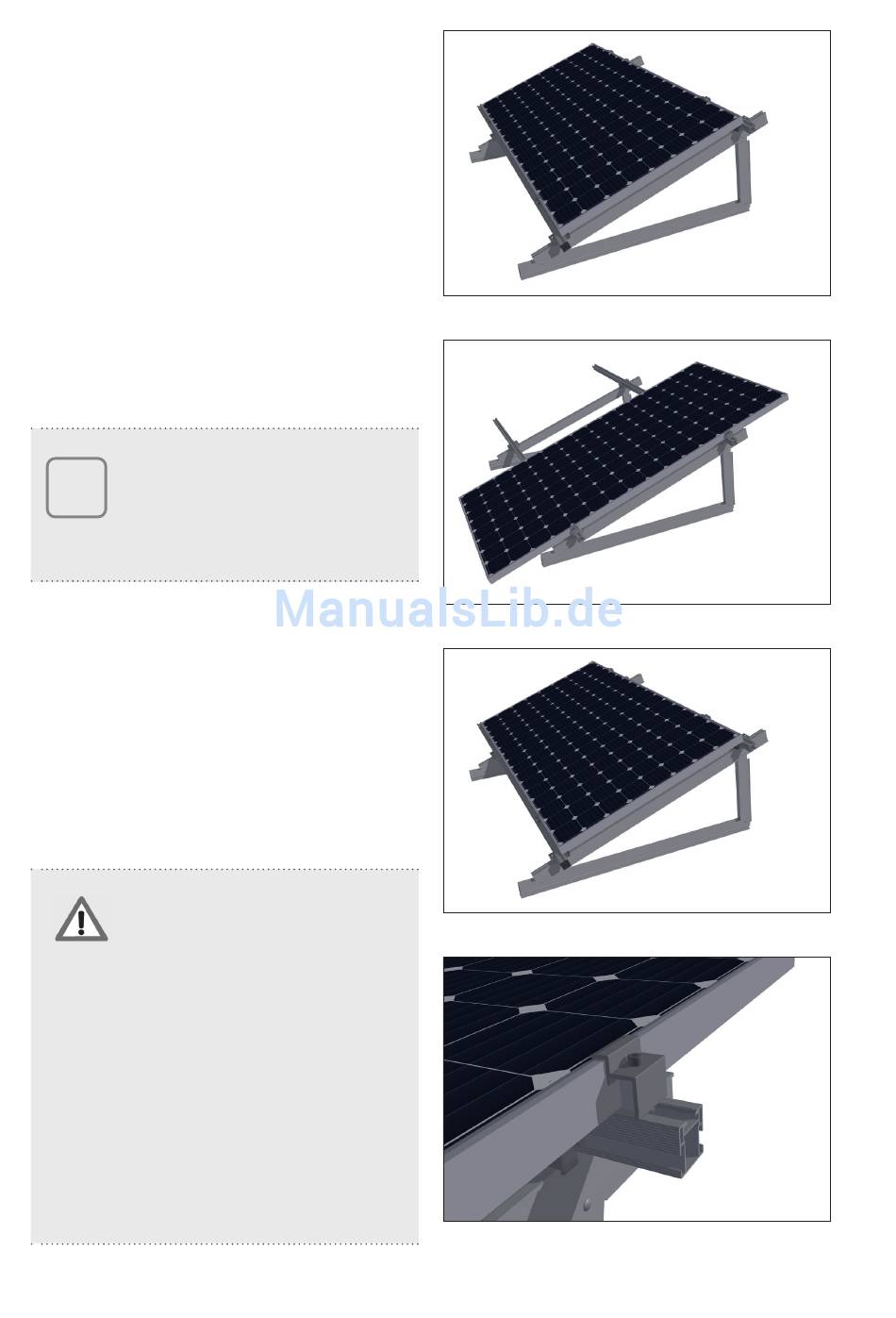

Bild 8-1 Hochkantmontage
Bild 8-2 Quermontage
Bild 8-3 Modulausrichtung
Bild 8-4 Montage Modulendhalter
