* Schrauben für den Rack-Einbau werden
OUTPUT INPUT
R L R L/MONO
Verstärker/Lautsprecher

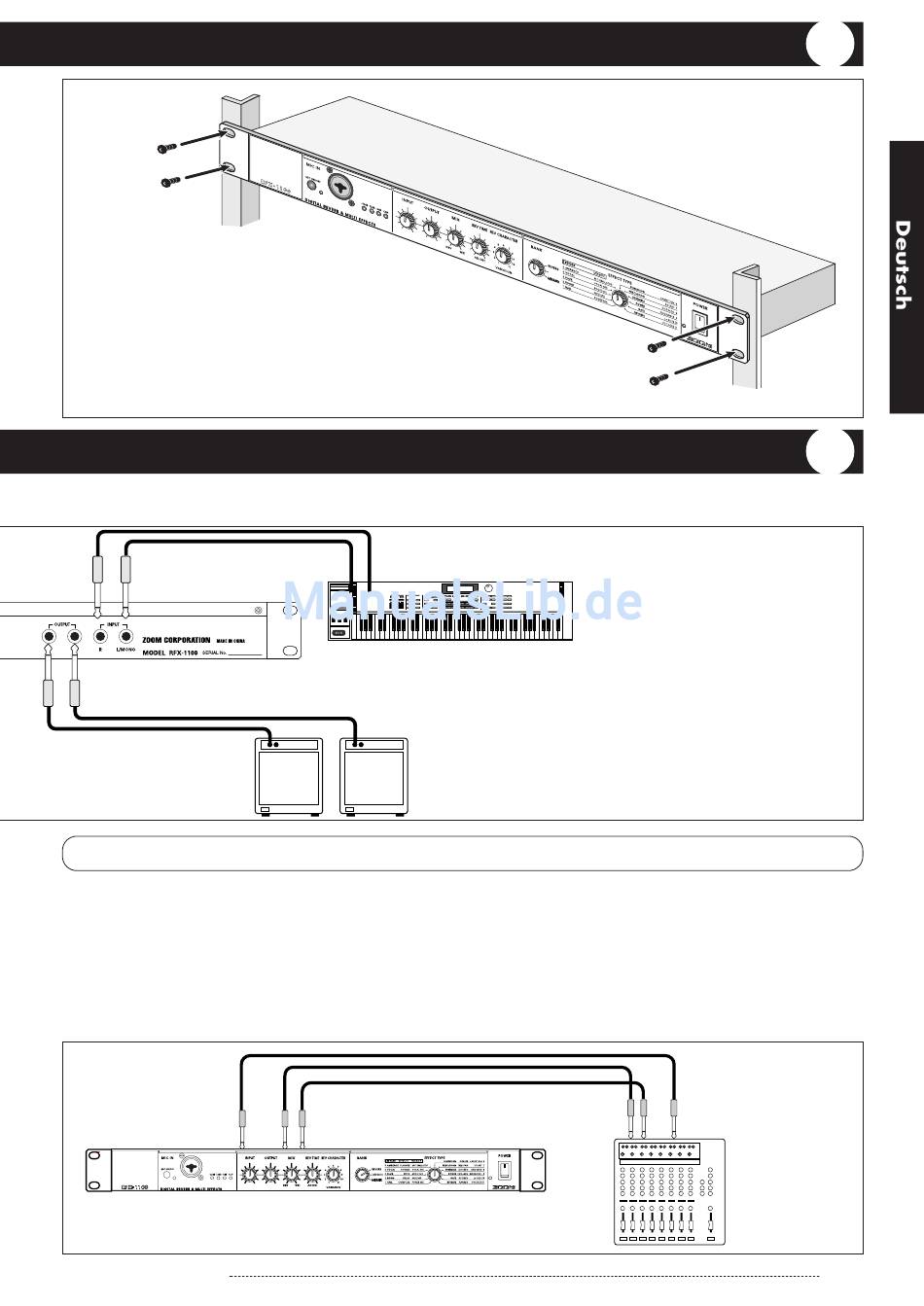

Send/Return-Konfiguration
Dies ist ein Beispiel für den Anschluß des RFX-1100 an die Send/Return-Buchsen eines Mischpults oder Mehrspur-
Recorders. Verbinden Sie die Send-Buchse des Mischpults oder Mehrspur-Recorders mit der INPUT L/MONO-Buchse
des RFX-1100, und verbinden Sie die OUTPUT L/R-Buchsen des RFX-1100 mit den Return-Buchsen (oder dem Stereo-
Line- Eingang) des Mischpults oder Mehrspur-Recorders.
In dieser Konfiguration sollte das RFX-1100 so eingestellt werden, daß es nur den Effektklang ausgibt. Die Balance
zwischen Originalklang und Effektklang sollte am Mischpult oder Mehrspur-Recorder eingestellt werden. Das Signal
kann auch in Stereo an das RFX-1100 gegeben werden.
INPUT
L/MONO
ZOOM RFX-1100
nicht mitgeliefert.
Synthesizer o.ä.
OUTPUT
L R
Rack-Einbau
RETURN
L R
RFX-1100
Anschlüsse
SEND
Mischpult oder
Mehrspur-Recorder
