TYPISCHE KONFIGURATIONEN
Serieller Stereobetrieb
Im Stereo/Serial-Modus eignet sich der C400XL
besonders gut für drei Hauptanwendungen:
Serieller Betrieb (mono)
Speisen Sie ein Monosignal in den linken Eingang des
C400XL ein und greifen Sie das bearbeitete Signal an
seinem rechten Ausgang ab.
Signalbearbeitung in stereo
mit einer Engine
Hier speisen Sie das C400XL mit einem Stereosignal
und greifen am Ausgang wiederum ein Stereosignal
ab. Wenn Sie Engine 2 nicht nutzen wollen, drehen
Sie deren Mix-Drehregler bis zum Anschlag nach links
(Einstellung »BYP«).
Signalbearbeitung in stereo
mit zwei Engines
Hier speisen Sie das C400XL mit einem Stereosignal
und greifen am Ausgang wiederum ein Stereosignal
ab. Das Signal wird mit beiden Engines bearbeitet.
Verwenden Sie diese Konfiguration, wenn Sie zum
Beispiel eine Stimme mit einem De-Esser und einem
Kompressor bearbeiten wollen.
• Stellen sie den Routing-Schalter auf
»Stereo|Serial«.

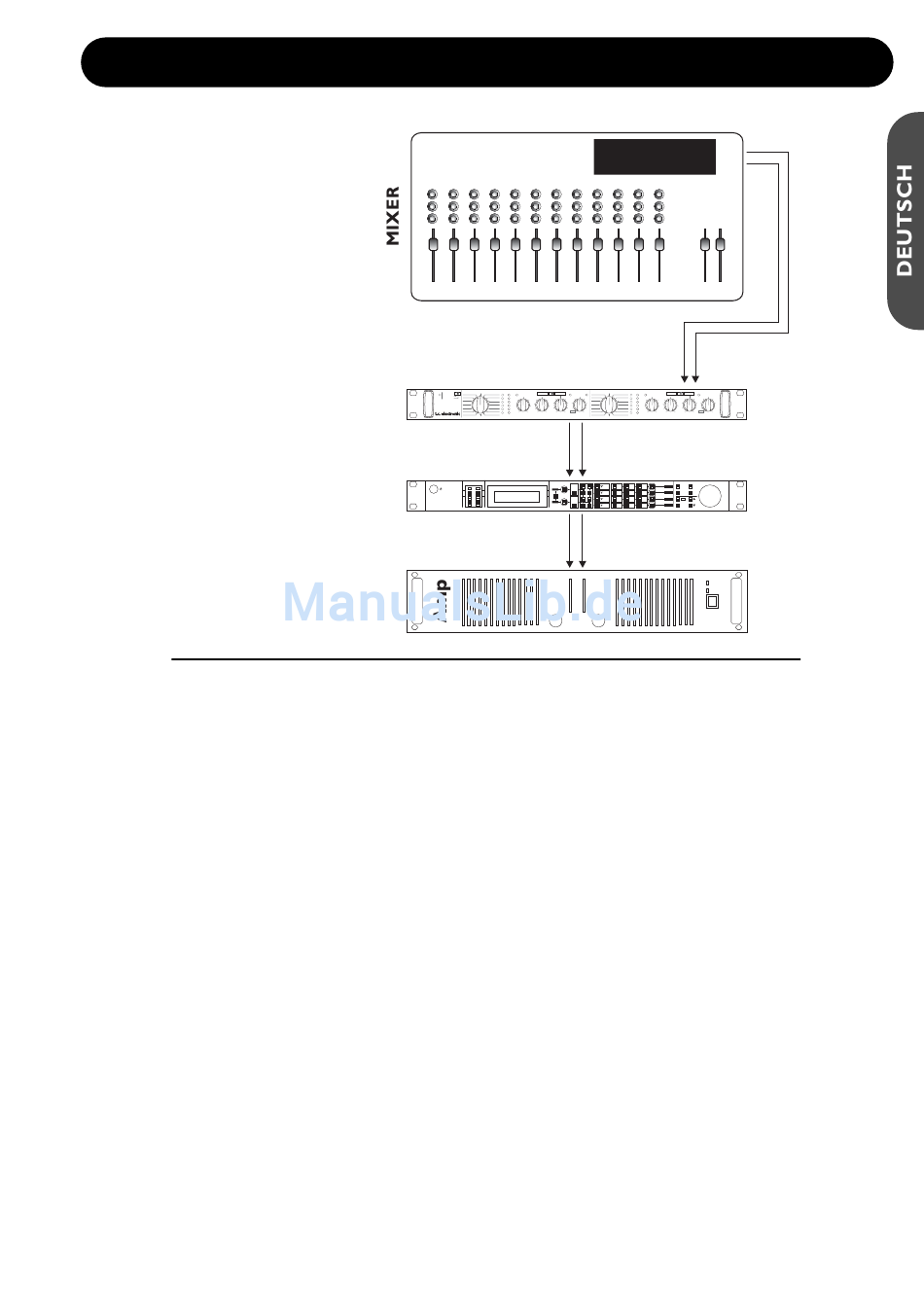

• Verbinden Sie die Hauptausgänge oder einen
Gruppenbus Ihres Mischpults mit dem linken und
rechten Eingang des C400XL und die Ausgänge
C400XL
engine 1
program
metering
engine 2
composite
thresh
overload
digital in
routing
de-ess1
/hum
female vocal
comp|lim
gate|exp
de-ess1
-3
-1
de-ess2
/hiss
-30
3
algorithm
0
.5
50
de-ess2
dual mono
male vocal
power
stereo|serial
-6
-3
-5
+5
-40
-20
2
5
snare dm
vocal choir
snare dm
-12
-6
1
25
.3
75
bass dm
speech
bass dm
-18
-12
C300
toms dm
bass guitar
-50
-10
8
toms dm
-24
-18
-15
+15
DUAL STEREO GATE | COMPRESSOR
percussive
elec. guitar
percussive
-60
0dB
1:1
inf.
.1
2
BYP
100
-48
-24
dB
ratio
dB|
sec
%
piano/keyb
acoustic guitar
piano/keyb
i/p dBfs
damp.
threshold
ratio
makeup|
release
mix|
amount
horns/inst.
Cross Over
INPUT METERS
PROGRAM DISPLAY
SCHEMATIC
PARAM EQ
ROUTING
INPUT
PAR EQ
CLIP
IN A
A
0
Studio B
-5
-10
DIGITAL IN
-15
Surround LS+RS
-20
PAR EQ
-30
IN B
B
-40
A
dB
B
A
B
des C400XL mit dem nächsten Gerät im Signalweg;
zum Beispiel einem Stereoverstärker.
Nehmen Sie die Einstellungen für beide Engines vor:
• Wählen Sie mit dem Program-Drehregler das
gewünschte Bearbeitungsverfahren.
Wenn Sie ein Stereosignal nur mit einer Engine
bearbeiten wollen, drehen Sie den Mix-Regler von
Engine 2 bis zum Anschlag nach links (Einstellung
»BYP«).
• Wenn Sie ein Kompressor-Preset verwenden,
stellen Sie den Makeup-Regler auf die neutrale
Position (0) ein.
• Stellen Sie die Parameter Threshold (Schwellwert)
und Ratio (Kompressionsverhältnis) ein.
• Stellen Sie den Mix-Regler auf 100 % ein, um eine
konventionelle, breitbandige Signalbearbeitung
durchzuführen oder auf einen niedrigeren Wert, um
das neue Kompressionsverfahren (parallele
Kompression) zu verwenden. (Weitere
Informationen über die parallele Kompression
finden Sie im weiteren Verlauf dieser
Bedienungsanleitung.)
• Kompensieren Sie jetzt mit dem Makeup-Regler
den Pegelverlust, der durch die Kompression
entsteht.
MASTER OUT
GROUP OUT
program
metering
composite
thresh
overload
/hum
female vocal
comp|lim
gate|exp
-3
-1
/hiss
-30
3
algorithm
0
.5
50
male vocal
-6
-3
-5
+5
-40
-20
2
5
vocal choir
-12
-6
1
25
.3
75
speech
-18
-12
bass guitar
-50
-10
8
-24
-18
-15
+15
elec. guitar
-60
0dB
1:1
inf.
.1
2
BYP
100
-48
-24
dB
ratio
dB|
sec
%
acoustic guitar
i/p dBfs
damp.
threshold
ratio
makeup|
release
mix|
amount
horns/inst.
CONTROL
X-OVER
EQ
DELAY LINE
LIMITER
OUTPUT
1
EQ 1
DLY 1
LIM 1
OUT 1
RECALL
ENTER
EQ 2
DLY 2
LIM 2
OUT 2
STORE
LOCK
2
3
EQ 3
DLY 3
LIM 3
OUT 3
EDIT
4
EQ 4
DLY 4
LIM 4
OUT 4
SETUP
11
