2.
Sicherheitshinweise
Alle Sicherheits- und Gefahrenhinweise die
Gefahren für Leib und Leben von
Personen beinhalten, sind mit diesem
Gefahrensymbol gekennzeichnet.
Dieser Achtungshinweis steht an allen
Stellen der Betriebsanleitung die
besonders zu beachten sind, damit der
richtige Ablauf der Arbeiten eingehalten,
sowie eine Beschädigung und Zerstörung
des Ventilators verhindert wird.
3.
Technische Beschreibung
3.1
Produktbeschreibung
Die Dachventilatoren sind zur Absaugung
staubfreier Luft und sonstigen nicht
aggressiven Gasen oder Dämpfen geeignet.
Die Dachventilatoren sind aus
korrosionsbeständigem Aluminium oder
verzinktem Stahlblech gefertigt.

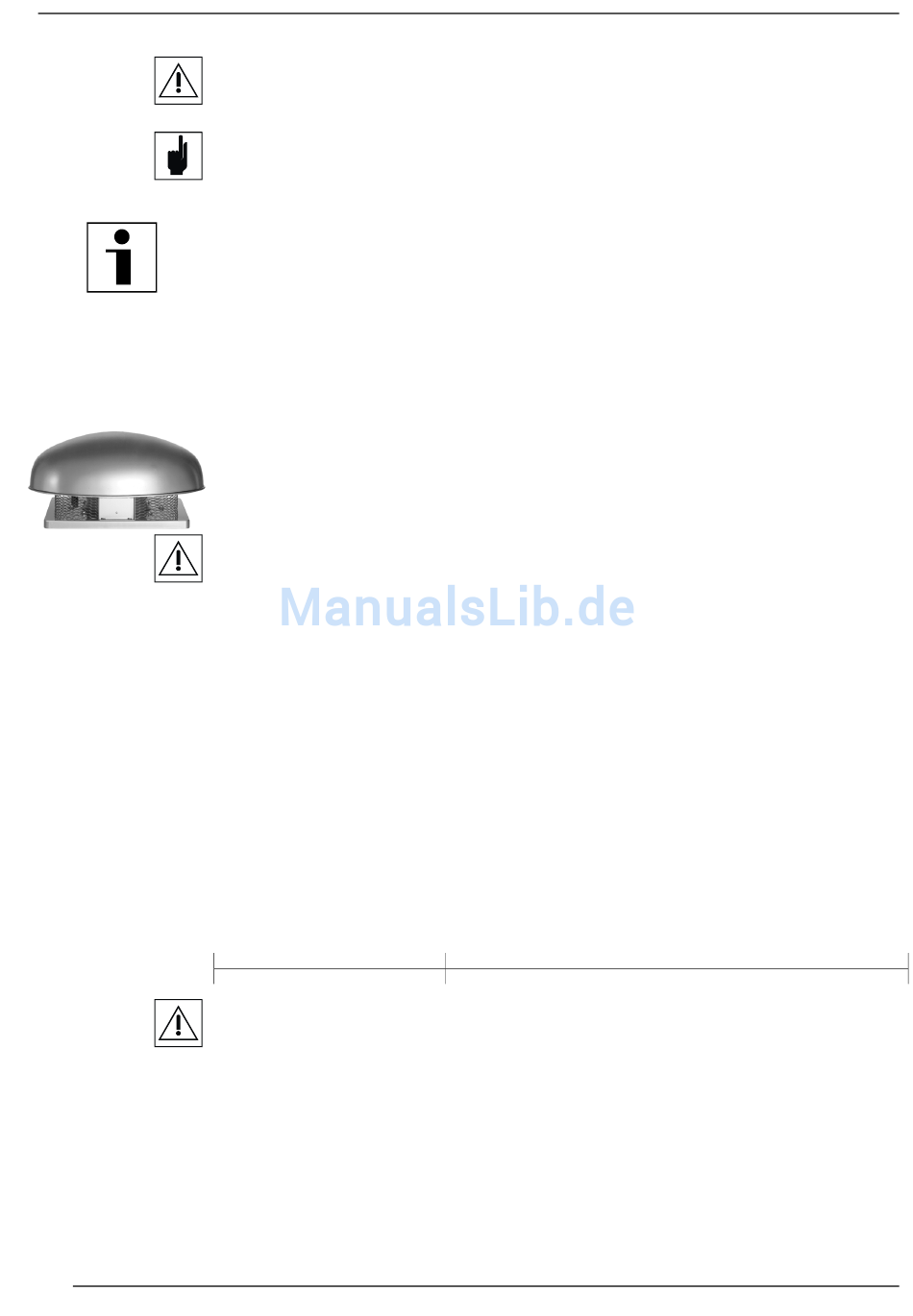

Baureihe RDD/RDW
Radial Dachventilator,
horizontal ausblasend,
mit Einbaumotor.
Alle Dachventilatoren werden anschluss-
fertig geliefert und sind auf der Austritt-
seite mit einem Berührungsschutzgitter
entsprechend DIN EN ISO 13857
abgesichert.. Die Eintrittseite ist
serienmäßig ohne Schutzgitter.
Besteht durch die Art des Einbaus die
Gefahr einer Berührung des Laufrades,
so ist eintrittsseitig ein Schutzgitter
entsprechend DIN EN ISO 13857 (als
Zubehör erhältlich) anzubringen.
Erst dann darf der Ventilator in Betrieb
genommen werden!
3.2
Technische Daten
Technische Daten und zulässige Grenzwerte
sind dem Typenschild, den technischen
Datenblatt oder dem jeweiligen technischen
Katalog zu entnehmen und unbedingt
einzuhalten.
3.3
Bestimmungsgemäße
Verwendung
Die Dachventilatoren sind zur Absaugung
staubfreier Luft und sonstigen, nicht
aggressiven Gasen oder Dämpfen geeignet.
Baureihe / Model / Série
RDD/RDW
Jeder davon abweichende Einsatz gilt als
nicht bestimmungsgemäß.
Haftung für daraus resultierende
Personen- und/oder Sachschäden werden
vom Hersteller nicht übernommen!
Sofern regeltechnische Geräte mit
elektronischen Komponenten (z.B.
Frequenzumrichter) eingesetzt werden, sind
die Empfehlungen des Geräteherstellers zur
Vermeidung von elektromagnetischen
Störungen (EMV) zu beachten (Erdung,
Kabellängen, Kabelabschirmungen, etc.).
Safety notes
All information regarding safety and
danger to personnel is marked with this
symbol.
This caution sign indicates the parts in the
operating manual which should receive
special attention so that the correct
procedures are followed to avoid damage
to the fan.
Technical description
Product description
The roof fans are suitable for extracting dust
free air and other non aggressive gases or
vapours.
The roof fans are made from rust proof
aluminium or galvanised sheet steel.
RDD/RDW series
Centrifugal roof fan,
horizontal exhaust,
with integral motor.
All roof fans are delivered ready for
connection and are protected on the outlet
side with a guard in accordance with DIN
EN ISO 13857. The inlet guard is not fitted
as standard.
If there is a danger of contact with the
impeller because of the way the fan is
installed then a guard - DIN EN ISO 13857 -
must be fitted - available as accessory.
Only then the roof fan can be set in
operation!
Technical data
Please read and follow technical data and
permitted limits to be found on the
identification plate, in the technical
specification sheet and the relevant technical
catalogue.
Intended use
The roof fans are suitable for the extraction of
dust free air and other non aggressive gases
or vapours.
Temperatur / Temperature / Températures
- 25°C -
+ 40°C
Any use other than the above is regarded
as improper.
The manufacturer accepts no liability for
any injury or damage to property resulting
from such improper use!
If automatic control equipment with electronic
components (e.g. frequency converter) is
installed then the manufacturer's
recommendations regarding the avoidance of
electromagnetic interference (EMV) are to be
observed (earthing, cable lengths, cable
screening etc.).
Consignes de sécurité
Toutes les consignes de sécurité et
indications de dangers relatifs aux
personnes sont repérées par le symbole
danger ci contre.
Ce symbole signale les points de la notice
de montage à respecter particulièrement
pour assurer un déroulement correct des
travaux et éviter la détérioration du
ventilateur.
Description technique
Description du produit
Les extracteurs de toiture sont prévus pour
aspirer de l'air propre exempt de poussières
et d'autres gaz ou vapeurs non agressifs.
Les extracteurs de toiture sont fabriqués en
aluminium résistant à la corrosion ou en tôle
d'acier galvanisé.
Série RDD/RDW
Extracteur de toiture centrifuge,
rejet horizontal,
à moteur intégré.
Tous les extracteurs de toiture sont livrés
prêts au raccordement et sont munis du
côté refoulement d'une grille de protection
d'accès conforme à DIN EN ISO 13857. En
série le côté aspiration n'a pas de grille de
protection.
Si en raison du genre du montage, il y a
risque de frottement de la turbine, il faudra
installer une grille de protection du côté
aspiration conformément à DIN EN ISO
13857 (existe sous forme d'accessoire).
Seulement après la pose de la grille de
protection la tourelle peut être mise route!
Caractéristiques techniques
Les caractéristiques techniques et les valeurs
limites admissibles sont à relever sur les
plaques signalétiques les fiches techniques
ou les catalogues correspondants et à
respecter impérativement.
Domaines d'utilisation
Les extracteurs de toiture sont bien
appropriés à l'extraction d'air propre et autres
gaz ou vapeurs non agressifs.
Toutes conditions d'utilisation différentes
sont considérées comme non conformes.
Les éventuels dommages pouvant en
résulter tant sur les personnes que sur les
biens ne seront pas pris en charge par le
fabricant!
Si des appareils de réglage comportant des
composants électroniques (par ex. des
variateurs de fréquence) sont installés, les
recommandations des fabricants pour éviter
les nuisances magnétiques (EMV) sont à
respecter (mise à la masse, longueur et
protection du câble etc.).
