ACHTUNG
Wenn Sie den Zündschlüssel im Zündschloss stecken lassen, könnte eine andere Person den Motor
versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.
Ziehen Sie vor dem Beginn von Wartungsarbeiten den Zündschlüssel und den Kerzenstecker ab. Schieben
Sie außerdem den Kerzenstecker zur Seite, damit er nicht versehentlich die Zündkerze berührt.

Schmierung

Einfetten der Maschine

Schmieren Sie die Schmiernippel regelmäßig mit Nr. 2
Allzweckschmierfett auf Lithiumbasis ein. Fetten Sie alle
Lager und Büchsen alle 50 Betriebsstunden, wenn die
Maschine unter normalen Bedingungen eingesetzt wird.

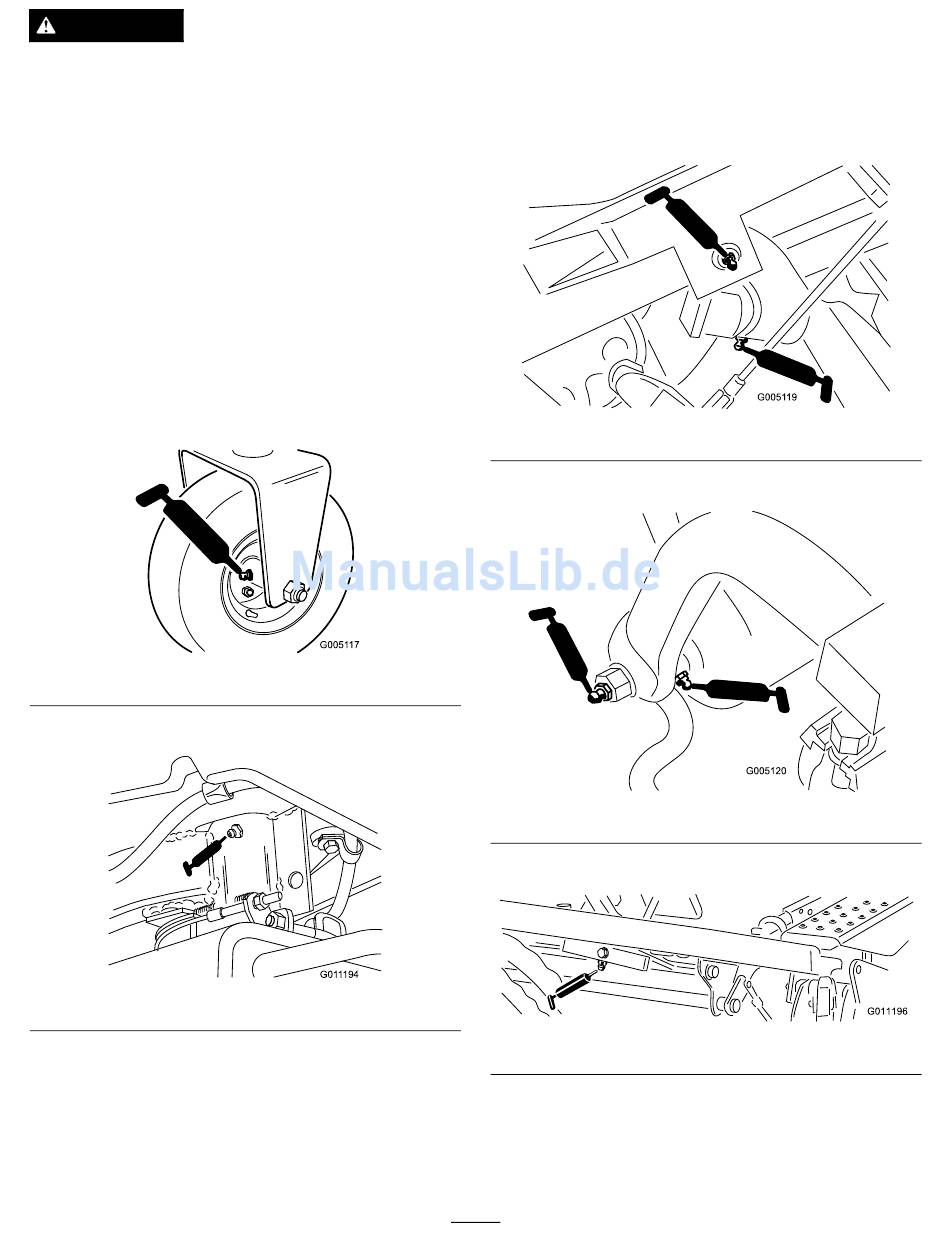

Die Schmiernippel befinden sich an folgenden Stellen:
• Hinterradlager (1) (Bild 25)
• Lenkgabelspindel (1) (Bild 26)
• Hubarmgelenk (3) und Schwenkscharnier (3)
(Bild 27)
Bild 25
G011194
Bild 26
• Zugrahmenwelle und Rolle (12) (Bild 28)
• Mähhubgelenk (Bild 29).
• Hubzylinder (3) (Bild 30)
30
Bild 27
Bild 28
Bild 29
