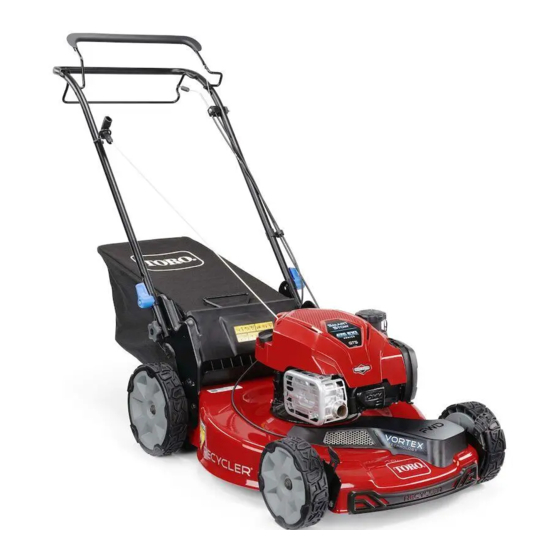

Modellnr. 21774—Seriennr. 400000000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das Mähen
von Gras auf gepflegten Grünflächen in Privatanlagen
gedacht. Der zweckfremde Einsatz dieser Maschine
kann für Sie und Unbeteiligte gefährlich sein.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie www.toro.com hinsichtlich
Sicherheitstipps, Schulungsunterlagen,
Zubehörinformationen, Standort eines Händlers oder
Registrierung des Produkts.
Wenden Sie sich an den Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Originalersatzteile von Toro oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit.
zeigt die Position der Modell- und Seriennummern
am Produkt. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen.
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Rasenmäher (55 cm) mit SmartStow
Bild 1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitshinweise werden vom
Sicherheitswarnsymbol
Dieses Warnsymbol weist auf eine Gefahr hin, die zu
schweren oder tödlichen Verletzungen führen kann,
wenn Sie die empfohlenen Sicherheitsvorkehrungen
nicht einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Dieses Produkt erfüllt alle relevanten europäischen
Richtlinien; weitere Details finden Sie in der
produktspezifischen Konformitätserklärung (DOC).
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Sie in der Motorbedienungsanleitung des Herstellers,
die mit der Maschine ausgeliefert wurde.
Manipulieren oder deaktivieren Sie keine
Sicherheitsvorrichtungen an der Maschine und prüfen
Sie die einwandfreie Funktion in regelmäßigen
Abständen. Modifizieren oder manipulieren Sie nicht
g306581
die Bedienelemente für die Motordrehzahl, da dies zu
unsicheren Einsatzbedingungen und Verletzungen
führen kann.
Inhalt
Einführung ................................................................ 1
Sicherheit .................................................................. 2
Allgemeine Sicherheit......................................... 2
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3442-517 Rev A
Bedienungsanleitung
(Bild
2) gekennzeichnet.
Bild 2
Sicherheitswarnsymbol
*3442-517*
Druck: Mexiko
®
g000502
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 21774
Inhaltszusammenfassung für Toro 21774
- Seite 1 Form No. 3442-517 Rev A Recycler ® Rasenmäher (55 cm) mit SmartStow ® Modellnr. 21774—Seriennr. 400000000 und höher Bedienungsanleitung Einführung In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet. Dieser handgeführte Rasenmäher mit Sichelmessern...
-
Seite 2: Inhaltsverzeichnis
Sicherheit Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............5 1 Aufklappen des Holms ........5 Diese Maschine erfüllt EN ISO 5395. 2 Einbauen des Schaltbügels ......6 3 Befestigen des Rücklaufstarterseils in der Seilführung............6 Allgemeine Sicherheit 4 Motoröl nachfüllen ........... 7 5 Montieren des Fangkorbs ........ -
Seite 3: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheitsaufkleber und Bedienungsanweisungen sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist. - Seite 4 decal131-4514b 131-4514 1. Warnung: Lesen Sie die Bedienungsanleitung. 2. Schnitt- bzw. Amputationsgefahr für Hände am Mähwerkmesser: Berühren Sie keine beweglichen Teile und nehmen Sie keine Schutzbleche und Schutzvorrichtungen ab. 3. Schnitt- bzw. Amputationsgefahr für Hände durch Mähwerkmesser: Stecken Sie das Zündkerzenkabel aus, bevor Sie Wartungsarbeiten durchführen.
-
Seite 5: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Kunststoffschutz ab und alle anderen Kunststoffteile oder Verpackungen ab, mit denen der Motor abgedeckt ist. Werfen Sie sie ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren Hinweis: Stellen Sie sicher, dass die Kabel zur Außenseite des Holms verlegt sind und nicht eingeklemmt werden (D in Bild g334364... -
Seite 6: Einbauen Des Schaltbügels
Einbauen des Schaltbügels Keine Teile werden benötigt Verfahren g344378 Bild 4 Befestigen des Rücklaufstarterseils in der Seilführung Keine Teile werden benötigt Verfahren Wichtig: Befestigen Sie das Rücklaufstarterseil in der Seilführung, um den Motor sicher und mühelos anzulassen. g334093 Bild 5... -
Seite 7: Motoröl Nachfüllen
Motoröl nachfüllen Keine Teile werden benötigt Verfahren Wichtig: Wenn der Ölstand im Motor zu hoch oder zu niedrig ist und Sie den Motor laufen lassen, können Motorschäden auftreten. g222533 Bild 6... -
Seite 8: Montieren Des Fangkorbs
Montieren des Fangkorbs Keine Teile werden benötigt Verfahren g334351 Bild 7... -
Seite 9: Produktübersicht
Liste der zugelassenen Anbaugeräte und des Zubehörs. Verwenden Sie, um die optimale Leistung und Sicherheit zu gewährleisten, nur Originalersatzteile und -zubehörteile von Toro. Die Verwendung von Ersatzteilen und Zubehör von anderen Herstellern kann Gefahren bergen und zum Erlöschen der Garantie führen. -
Seite 10: Betanken
elektrische Ladung durch das Entzünden des Füllen Sie den Kraftstofftank auf, wie in Bild 9 Kraftstoffs zu vermeiden. dargestellt. – Füllen Sie den Kraftstofftank im Freien auf, wenn der Motor kalt ist. Wischen Sie verschütteten Kraftstoff auf. – Rauchen Sie nicht beim Umgang mit Kraftstoff, und gehen Sie nicht in der Nähe von offenem Feuer oder Funken mit Kraftstoff um. -
Seite 11: Prüfen Des Motorölstands
Prüfen des Motorölstands Wartungsintervall: Bei jeder Verwendung oder täglich Wichtig: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten. g222533 Bild 10 Einstellen der Holmhöhe Sie können den Holm auf eine für Sie passende Höhe anheben oder absenken. Drehen Sie die Holmarretierung, stellen Sie den Holm in eine der beiden Stellungen und stellen Sie ihn fest (Bild 11). -
Seite 12: Einstellen Der Schnitthöhe
Einstellen der Schnitthöhe GEFAHR Beim Einstellen der Schnitthöhenhebel können Ihre Hände ein bewegliches Messer berühren und Sie können schwere Verletzungen erleiden. • Schalten Sie vor dem Einstellen der Schnitthöhe den Motor ab, und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. •... -
Seite 13: Während Des Einsatzes
Auswurfkanals häufig auf Risse oder Abnutzung Sekunden abstellen. Wenn dies nicht der Fall und wechseln Sie sie ggf. mit Originalteilen von ist, setzen Sie die Maschine nicht mehr ein Toro aus. und wenden sich sofort an einen offiziellen Vertragshändler. Sicherheit an Hanglagen •... -
Seite 14: Verwenden Des Selbstantriebs
Hinweis: Wenn die Maschine nicht ungehindert nach dem Selbstantrieb rückwärts rollt, gehen Sie nicht weiter, lassen Sie die Hände am Bügel und lassen Sie die Maschine ein paar Zentimeter vorwärts rollen, um den Radantrieb einzukuppeln. Sie können auch unter dem oberen Holm den Metallbügel anfassen und die Maschine ein paar Zentimeter nach vorne schieben. -
Seite 15: Verwenden Des Hebels Für Den Zuschaltbaren Fangkorb
g334207 Bild 15 Entfernen des Grasfangkorbs Wenn Sie den Fangkorb abnehmen möchten, gehen Sie umgekehrt vor als in Montieren des Fangkorbs (Seite 14). Verwenden des Hebels sind, entfernen Sie dann Schnittgut und Rückstände von der Klappe des zuschaltbaren für den zuschaltbaren Fangkorbs und den umgebenden Öffnungen (Bild 17), bevor Sie die Stellung des Hebels für... -
Seite 16: Schnetzeln Von Laub
Mäher auf eventuelle Beschädigungen. Schnitthöhe. • • Um die beste Leistung zu erzielen, installieren Sie Mähen Sie langsamer, wenn die Maschine das ein neues Toro Messer vor Beginn der Mähsaison Laub nicht fein genug häckselt. oder bei Bedarf. Nach dem Einsatz Mähen •... -
Seite 17: Reinigen Unter Dem Gerät
Reinigen unter dem Gerät Wartungsintervall: Nach jeder Verwendung Um die besten Ergebnisse zu erzielen, reinigen Sie die Unterseite der Maschine unmittelbar nachdem Sie mit dem Mähen fertig sind. Reinigung an der Unterseite der Maschine in Betriebsstellung. Senken Sie die Maschine auf die niedrigste Schnitthöhe ab. -
Seite 18: Zusammenklappen Des Holms
Zusammenklappen des Holms WARNUNG: Wenn Sie den Holm falsch auf- oder zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden. • Beschädigen Sie beim Auf- oder Zusammenklappen des Holms nicht die Kabel. • Wenden Sie sich bei einem beschädigten Kabel an einen offiziellen Vertragshändler. Halten Sie den Holm fest, während Sie die Holmarretierung einrasten, um eine Quetschung der Hände zu vermeiden. - Seite 19 aus dem Kraftstofftank in einen geeigneten GEFAHR Kraftstoffkanister ab, bis der Stand am oder Kraftstoff ist extrem leicht entflammbar und unter dem vom Motorhersteller empfohlenen explosiv. Feuer und Explosionen durch Stand liegt. Kraftstoff können Verbrennungen bei Ihnen und anderen Personen verursachen. •...
- Seite 20 g186013 Bild 22...
-
Seite 21: Wartung
Kraftstoff mehr im Tank ist, oder pumpen Sie den Kraftstoff ab. Sie sollten auf keinen Fall versuchen, Kraftstoff abzusaugen. • Um eine optimale Leistung der Maschine zu gewährleisten, verwenden Sie nur Original Ersatzteile und Zubehör von Toro. Die Verwendung von Ersatzteilen und Zubehör von... -
Seite 22: Warten Des Luftfilters
g027455 Bild 23 g334162 Bild 24 1. Zündkerzenstecker 1. Clip 3. Luftfilter Stecken Sie nach dem Abschluss der 2. Luftfilterabdeckung Wartungsarbeiten das Zündkabel wieder auf die Zündkerze. Entfernen Sie den Luftfilter (Bild 24). Wichtig: Lassen Sie den Motor laufen, bis Prüfen Sie den Luftfilter. -
Seite 23: Auswechseln Des Messers
*Nach dem Ablassen des Öls befindet sich noch Gießen Sie ca. ¾ der Motorölfüllmenge langsam Restöl im Kurbelgehäuse. Nicht die gesamte Menge in den Öleinfüllstutzen. des Öls in das Kurbelgehäuse gießen. Füllen Sie Warten Sie drei Minuten, damit sich das Öl im das Kurbelgehäuse wie in den folgenden Schritten Motor setzen kann. -
Seite 24: Einstellen Des Selbstantriebs
Einstellen des Stabilisieren Sie das Messer mit einem Holzblock (Bild 27). Selbstantriebs Nur für Modelle mit Selbstantrieb Beim Einbau eines Selbstantriebsseils oder bei einer falschen Einstellung des Selbstantriebs müssen Sie den Selbstantrieb einstellen. Drehen Sie die Einstellmutter nach links, um die Zugeinstellungen zu lösen (Bild 29). -
Seite 25: Einlagerung
Füllen Sie frischen Kraftstofftank in den Geben Sie dem Benzin beim letzten Auftanken Kraftstofftank, siehe Betanken (Seite 10). im Jahr einen Kraftstoffstabilisator (z. B. Toro Schließen Sie den Zündkerzenstecker wieder Premium Fuel Treatment) bei, wie auf dem an die Zündkerze an. Etikett angegeben. - Seite 26 Hinweise:...
- Seite 27 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
