Inhaltszusammenfassung für Christopeit Sport CS5 99252
Seite 1

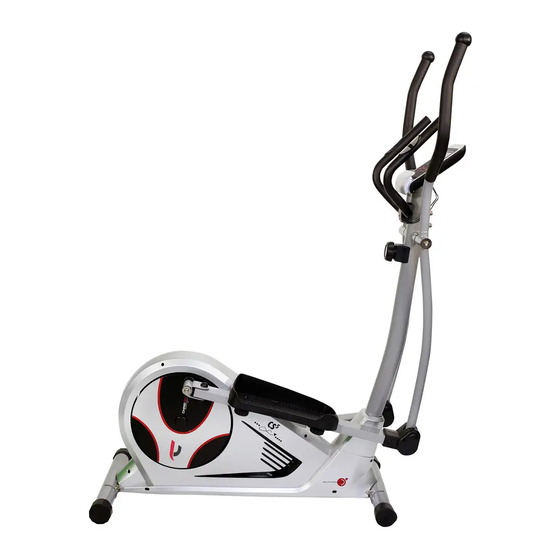

Heimsport-Trainingsgerät CS 5 99252 (B) - (Weiß) Montage- und Bedienungsanleitung für Bestell-Nr. 99254 (B) - (Silber) Assembly and exercise instructions for Order No. 99255 (B) - (Rot) 99260 (B) - (Schwarz) Notice de montage et d’utilisation du No. de commande Montage- en bedieningshandleiding voor Bestellnummer Инструкция...
Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3 - 4 3. Stückliste Seite 5 - 6 4. Montageanleitung mit Explosionsdarstellungen Seite 7 - 10 Sommaire Page 5. Computeranleitung Seite 11 6. Trainingsanleitung Seite 12 Sehr geehrte Kundin, sehr geehrter Kunde Inhoudsopgave Pagina 31 Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und...
Seite 6
Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile ent- Adresse: Top-Sports Gilles GmbH sprechend der nachfolgenden Montageschritten vorhanden sind. Friedrichstr. 55 Ist dies der Fall, können Sie mit dem Zusammenbau beginnen. 42551 Velbert Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Telefon: +49 (0) 20 51 - 6 06 70 Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an: Telefax: +49 (0) 20 51 - 6 06 74 4...
Montageanleitung Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Schritt 1: Montage des Vorderen Fußrohres (57) und des Hinteren Fußroh- res (31) am Grundrahmen (36) mittels der Schloßschrauben (30), der Unterlegscheiben 8//20 (9) und der Hutmuttern M8 (10). 1.
Seite 8
Schritt 3: Schritt 5: Montage der Griffrohre (7) an den Verbindungsrohren (11) mittels der Montage der Fußschalenaufnahme rechts (14R) und der Fußschalen- Schrauben (63) der Unterlegscheiben (9) und der Federringe (70). aufnahme links (14L) incl. den Verbindungsrohren (11) an der Pedalkurbel (28) und dem Stützrohr (64) mittels den Federringen (70), 1.
Seite 9
Schritt 6: Montage der rechten Fußschale (18R) an der rechten Fußschalen- aufnahme (14R) und der linken Fußschale (18L) an der linken Fußschalenaufnahme (14L) mittels der Schlossschrauben (17), der Unterlegscheiben (24), Federringe (22) und der Sterngriffmutter (23). 1. Die rechte Fußschale (18R) auf die Fußschalenaufnahme (14R) aufstecken. Die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen.
Schritt 8: Kontrolle 1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet. 2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen. Anmerkung: Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf.
Computeranleitung für CS 5 (Höchstgrenze der Anzeige 9990 Kalorien) 5. „PULS“-Anzeige: Es wird der aktuelle Puls in Schlägen pro Minuten angezeigt. Eine Vorgabe bestimmter Werte mittels der „+“ und „-“ -Taste ist möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der Anzeige 40 - 240 Pulsschläge pro Minute) Handpulsmessung: Im linken und rechten Handgriff ist je eine Metallkontaktplatte, die Sensoren,...
Garantiebestimmungen gemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie. Die Garantie beginnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt 24 Monate. Während der Garantiezeit werden eventuelle Mängel kostenlos Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der beseitigt.
