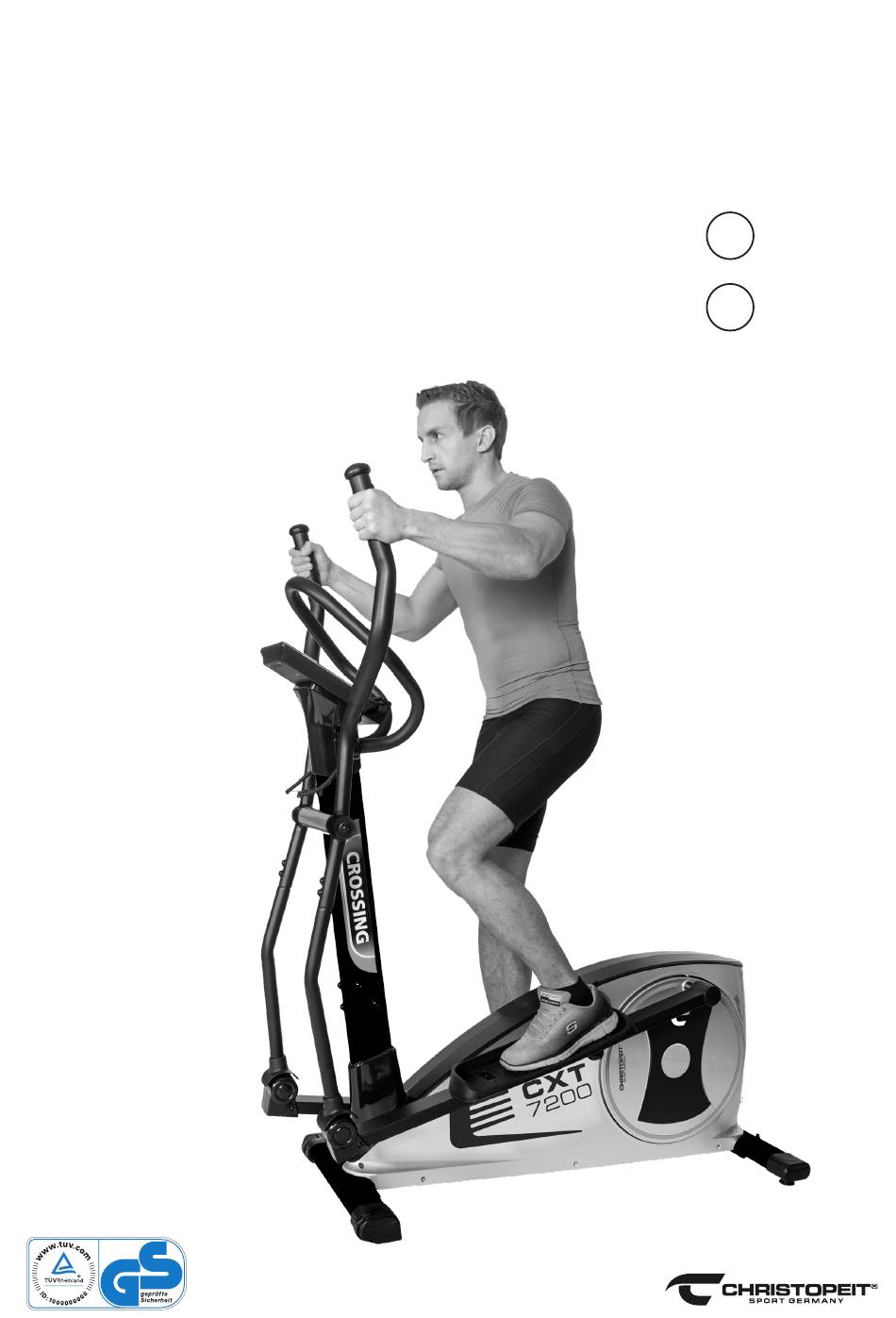

HEIMSPORT-TRAININGSGERÄT CROSSTRAINER-ERGOMETER
Montage- und Bedienungsanleitung
CXT 7200
Assembly and exercise instructions
CXT 7200
1
CXT 7200
2092
Bestell-Nr.:
2092
Order No.:
DE
Seite 2-16
GB
Page 17-30

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Christopeit Sport CXT 7200

  • Seite 1 CXT 7200 HEIMSPORT-TRAININGSGERÄT CROSSTRAINER-ERGOMETER Montage- und Bedienungsanleitung Seite 2-16 CXT 7200 2092 Bestell-Nr.: Assembly and exercise instructions Page 17-30 CXT 7200 2092 Order No.:...
  • Seite 2: Inhaltsverzeichnis

    INHALTSÜBERSICHT 1. Inhaltsübersicht 2. Wichtige Empfehlungen und Sicherheitshinweise Sehr geehrte Kundin, sehr geehrter Kunde, 3. Montageübersicht wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und 4. Montageanleitung wünschen Ihnen viel Vergnügen damit. Bitte beachten und befolgen Sie die Hinweise und Anweisungen die- 5.
  • Seite 3: Montageübersicht

    MONTAGEÜBERSICHT: ASSEMBLY OVERVIEW:...
  • Seite 4: Montageanleitung

    MONTAGEANLEITUNG Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren die Vollzählig- keit anhand der Montageschritte. Das Gerät wurde größtmöglich vormontiert, sodass der Zusammenbau des Gerätes leicht durchführbar ist. Montagezeit ca. 60Min. SCHRITT 1: Montage der Fußrohre (45+55) am Grundrahmen (40).
  • Seite 5 SCHRITT 4: Montage der Handhebel (13+19) an den Verbin- dungsrohren (34), sowie am Stützrohr (8). 1. Schieben Sie die Achse (11) in das Stützrohr (8) mit- tig ein und stecken Sie auf der linken Seite der Ach- se (11) eine Wellscheibe 17//25 (10) und den linken Handgriff (13) auf.
  • Seite 6 SCHRITT 6: Montage des Griffes (21) am Stützrohr (8). 1. Stecken Sie die hintere Computerverkleidung (4) auf die Enden des Griffes (21). 2. Den Griff (21) zur Aufnahme am Stützrohr (8) füh- ren, und so ausrichten, dass das Lochbild des Griffes (21) und des Stützrohres (8) übereinstimmen.
  • Seite 7: Benutzung Des Gerätes/ Watt Tabelle

    Intensität des Trainings steuern. Stets am Haltegriff oder an den Arm- hebeln festhalten beim Training. WATT TABELLE U/min und Wattleistung von Stufe 1 bis Stufe 32 für CXT 7200 Art.-Nr. 2092 U/min ↓ / Stufe → 1 104 110 100 106 113 120 125 132 139...
  • Seite 8: Computer Anleitung

    COMPUTER ANLEITUNG Hinweis: Der Computer geht in den Stand-by Modus, wenn vier Minu- ten lang keine Taste gedrückt wird oder trainiert wird. Eine Pedalbewe- gung oder ein Tastendruck beenden den Stand-by Modus und aktivie- ren den Computer wieder. Widerstandsprofil/Fitness Note Zeit und Stop UPM oder Km/h Pause...
  • Seite 9: Programme

    PROGRAMME 1. Schnellstart - Programm Einstellen der Vorgaben für das Herzfrequenz-Training Drücken Sie nach dem Einschalten die “Schnellstart Programm” -Taste Der erste Wert “Zeit” blinkt und kann mit Hilfe der “+” oder “–“ Tasten um das „SCHNELLSTART“ -Programm anzuwählen. Um das Programm eingestellt werden.
  • Seite 10: Pulsmessung

    PULSMESSUNG Um die optimale Leistung der Pulsmessgurt-Einheit zu erhalten, soll- 1.Handpulsmessung: ten das Gerät zum Training so aufgestellt werden, dass es soweit wie Im linken und rechten Handgriff ist je eine Metallkontaktplatte, die möglich von allen Starkstromzuleitungen, Gerätemotoren und ähnli- Sensoren, eingelassen.
  • Seite 11: Reinigung, Wartung Und Lagerung / Störungsbeseitigung

    REINIGUNG, WARTUNG UND LAGERUNG 1. Reinigung Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reini- gungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet.
  • Seite 12: Trainingsanleitung / Aufwärmübungen (Warm Up)

    TRAININGSANLEITUNG kater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ Um spürbare, körperliche und gesundheitliche Verbesserungen zu er- noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis reichen, müssen für die Bestimmung des erforderlichen Trainingsauf- zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische wandes die folgenden Faktoren beachtet werden: Übungen durchgeführt werden.
  • Seite 13: Stückliste - Ersatzteilliste

    STÜCKLISTE - ERSATZTEILLISTE CXT 7200 Art.-Nr.: 2092 Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Stand der technische Daten: 06.07.2020 Heimsportnutzung Klasse H/A Crosstrainer-Ergometer mit hoher Anzeigegenauigkeit nach Klasse H/A Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile entspre- chend der nachfolgenden Montageschritte vorhanden sind.
  • Seite 14 Bezeichnung Abmessung [mm] Menge Montiert an: ET-Nummer Verbindungsrohrabdeckung 36-1827-07-BT Schraube M8x16 8+34 39-10095 Unterlegscheibe gebogen 8//19 39-10010 Verbindungsrohr 13,19,100+103 33-1827-06-SW Stützrohrverkleidung 36-1827-08-BT Stahlrohr 33-1827-14-SI Wellscheibe 17//25 36-9918-22-BT Sicherungsring 36-9805-32-BT Steuerkabel 2+52 36-1828-05-BT Grundrahmen 33-1828-01-SW Schraube M8x55 40,45+55 39-10056 Magnet 36-1205-12-BT Selbstsichernde Mutter 39-9818 Fußkappe mit Transportrolle rechts...
  • Seite 15: Notizen

    Bezeichnung Abmessung [mm] Menge Montiert an: ET-Nummer Abdeckkappe 36-1827-26-BT Schraube 4x50 88+97 39-10521 Schraube 4x30 88+97 39-10499 Verkleidung links 40+88 36-2092-01-BT Fußhebelkappe 100+103 36-1502-34-BT Sechskantschraube M8x20 91,100+103 39-10095-CR 100 Fußhebel rechts 34+91 33-1827-11-SW 101 Kugellager 2203 100+103 36-1827-30-BT 102 Sicherungsring 100+103 36-1827-18-BT 103 Fußhebel links...
  • Seite 16 NOTIZEN...
  • Seite 17: Contents

    CONTENTS 1. Contents Dear customer, we congratulate you on your purchase of this home training sports unit 2. Important Recommendations and Safety Instructions and hope that we will have a great deal of pleasure with it. Please take 3. Assembly overview heed of the enclosed notes and instructions and follow them closely 4.
  • Seite 18: Assembly Instructions

    ASSEMBLY INSTRUCTIONS Remove all the separate parts from the packaging, lay them on the floor and check that all are there on the basis of the assembling steps. Please note that a num- ber of parts have been connected directly to the main frame and preassembled.
  • Seite 19 STEP 4: Installation of the handgrips (13+19) at connecting tubes (34) and support (8). 1. Push the axle (11) into the middle position at handlebar support (8) and put on left hand side one wave washer 17//25 (10) and the hand grip left (13) onto the axles’...
  • Seite 20 STEP 6: Attach the grip (21) at support (8). 1. Put the rear computer cover (4) onto the ends of grip (21). 2. Guide the grip (21) through the appropriate holder of support (8) and adjust the holder so that the holes and threats align.
  • Seite 21: Mount, Use & Dismount / Watt Table

    Keep always your hands on fixed handle bar or hand grips left and right. WATT TABLE RPM and Power in Watt of Level 1 - Level 32 for CXT 7200 Art.-Nr. 2092 LEVEL ↓ / RPM → 104 110...
  • Seite 22: Computer Manual

    COMPUTER MANUAL Break Level profile/Fitness level Workout can be break by pressing “L/Pause”- key. Workout will conti- Time and Stop RPM or km/h nue when “L/Pause”- key is pressed again. There are 9 basic workout modes: Quick Start- (SCHNELLSTART), Manual- (MANUELL), User-(INDIVIDU- Age/Gender AL), Interval- (INTERVALL), Watt- (WATT), HRC- (ZIELPULS), Test- (TEST), Distance KM...
  • Seite 23: Programs

    PROGRAMS 1. QUICK-START-PROGRAM 7. TEST-PROGRAM After power-up, press “SCHNELLSTART” program -key to enter Quick Selecting “TEST” Program with key then pressing “F”-key. The display Start -Program. Start pedaling to begin workout at this time. Press “+” will show out average speed, total Distance, total Kilojoules and ave- or “–“...
  • Seite 24: Pulse

    PULSE Pulse Rate: Clean the pulse measuring unit after each training session with a The whole set of heart rate detector include 2 sensors each side. Each sensor has 2 pieces of metal parts. The correct way to get detected is cloth moistened with a soap solution and then with a cloth moiste- to gently hold both metal parts each hand.
  • Seite 25: Cleaning, Checks And Storage/ Troubleshooting

    CLEANING, CHECKS AND STORAGE 1. Cleaning Use only a less wet cloth for cleaning. Caution: Never use benzene, thinner or other aggressive cleaning agents for surface cleaning as this dama- ge caused. The device is only for private home use and for use suitable indoors. Keep the unit clean and moisture from the device. 2.
  • Seite 26: Training Instructions

    TRAINING INSTRUCTIONS You must consider the following factors in determining the amount of You find further information on the subject warm-up exercises, stretch training effort required in order to attain tangible physical and health exercises or general gymnastics exercises in our download area under benefits: www.christopeit-sport.com 1.Intensity:...
  • Seite 27: Parts List - Spare Parts List

    PARTS LIST – SPARE PARTS LIST CXT 7200 Art.-Nr.: 2092 This product is created only for private Home sports activity and not allowed to us in a commercial or professional area. Technical data: Issue 06.07.2020 Home Sport use class H/A...
  • Seite 28 Designation Dimensions [mm] Quantity Attached to ET number Inner hex screw M8x16 8+34 39-10095 Curved washer 8//19 39-10010 Connection tube 13,19,100+103 33-1827-06-SW Support cover 36-1827-08-BT Steel tube 33-1827-14-SI Wave washers 17//25 36-9918-22-BT C-clip 36-9805-32-BT Control board cable 2+52 36-1828-05-BT Frame 33-1828-01-SW Screw M8x55...
  • Seite 29: Notizen

    Designation Dimensions [mm] Quantity Attached to ET number Screw 4x50 88+97 39-10521 Screw 4x30 88+97 39-10499 Cover left 40+88 36-2092-01-BT Cap for foot tube 100+103 36-1502-34-BT Hex screw M8x20 91,100+103 39-10095-CR 100 Pedal tube right 34+91 33-1827-11-SW 101 Self-align ball bearing 2203 100+103 36-1827-30-BT...
  • Seite 30 NOTES...
  • Seite 32 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung. Internet Service- und Ersatzteilportal: www.christopeit-service.de Top-Sports Gilles GmbH Tel.: +49 (0)2051/6067-0 Fax: +49 (0)2051/6067-44 Friedrichstrasse 55 info@christopeit-sport.com D - 42551 Velbert http://www.christopeit-sport.com © by Top-Sports Gilles GmbH D-42551 Velbert (Germany)
