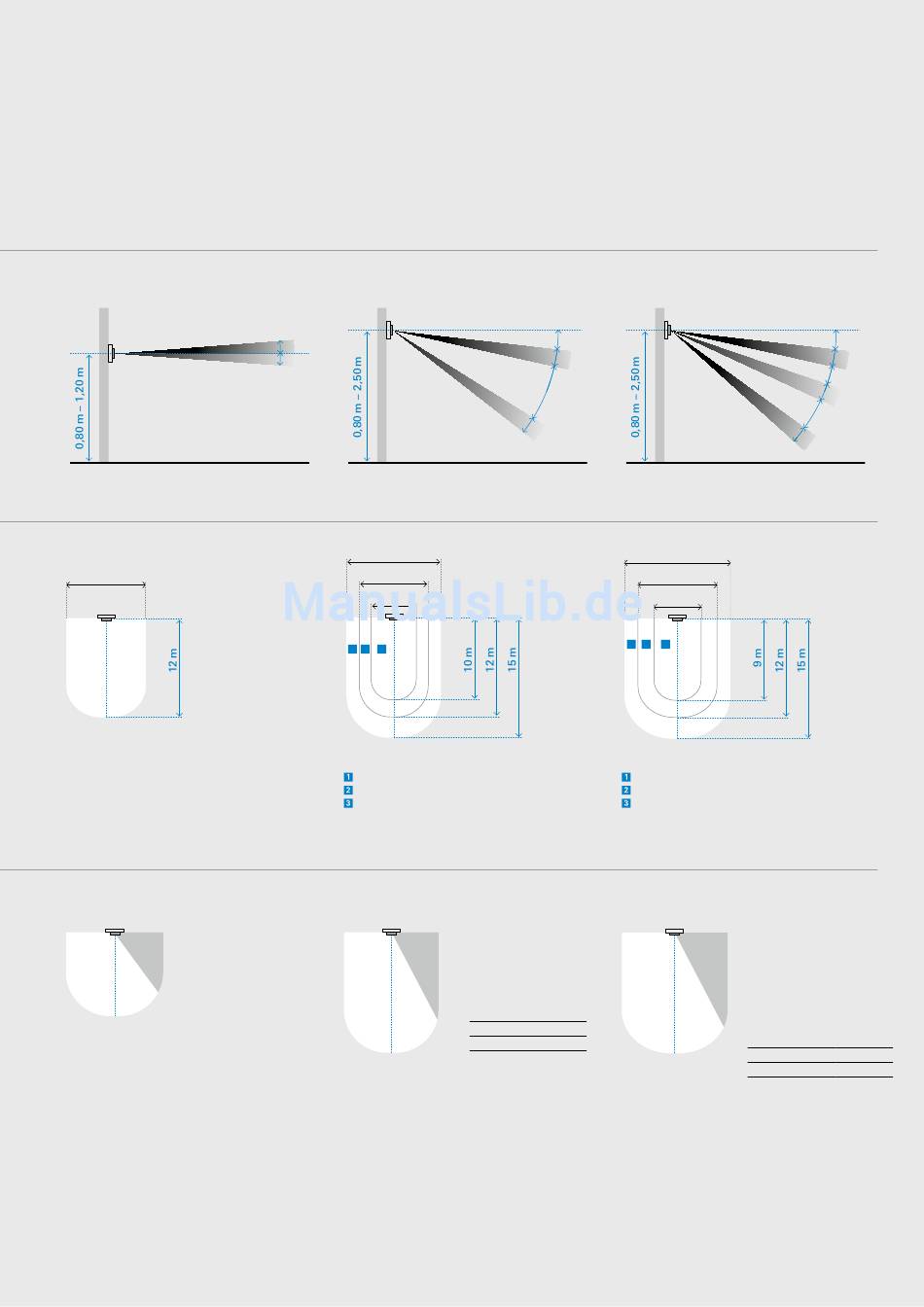

Selectlinse
16m
Montagehöhe von 0,80 m bis 1,20 m.
horizontal vertikal
Keine Einengung
möglich, weil es nur
eine Erfassungsebene
gibt.
Mit Hilfe der
Busch-Wächter®
Abklebefolie seitlich
abkleben.
Multilinse
ca. 3°
ca. 2°
10m
8m
5m
3 2 1
Montagehöhe von 2,50 m.
Montagehöhe von 2 m.
Montagehöhe von 1,20 m.
horizontal
Mit Hilfe der
Busch-Wächter®
Abklebefolie seitlich
abkleben, z. B. bei
einer Montagehöhe
von 2,50 m.
Kombilinse
5°
5°
25°
5°
3 2
Montagehöhe von 2,50 m.
Montagehöhe von 2 m.
Montagehöhe von 1,20 m.
vertikal horizontal
Durch Abkleben des
Fernbereichs kann
man die Erfassung
auf den Nahbereich
beschränken.
Montagehöhe fern nah
1,20 m 10 m 2 m
2 m 12 m 3 m
2,50 m 15 m 3,50 m
Mit Hilfe der
Busch-Wächter®
Abklebefolie seitlich
abkleben, z. B. bei
einer Montagehöhe
von 2,50 m.
18°
5°
20m
16m
8 m
1
vertikal
Durch Abkleben
des Fernbereichs
und ggf. des Mittel-
bereichs kann man
die Erfassung auf
den Mittel-/Nahbe-
reich beschränken.
Montagehöhe fern
1,20 m 10 m
2 m 12 m
2,50 m 15 m
Anwenderhandbuch Busch-Wächter® | 43
5°
5°
7°
5°
mittel nah
3 m 1 m
8 m 3 m
11 m 3,50 m
