Busch-Jaeger Busch-Wächter Anwenderhandbuch Seite 41

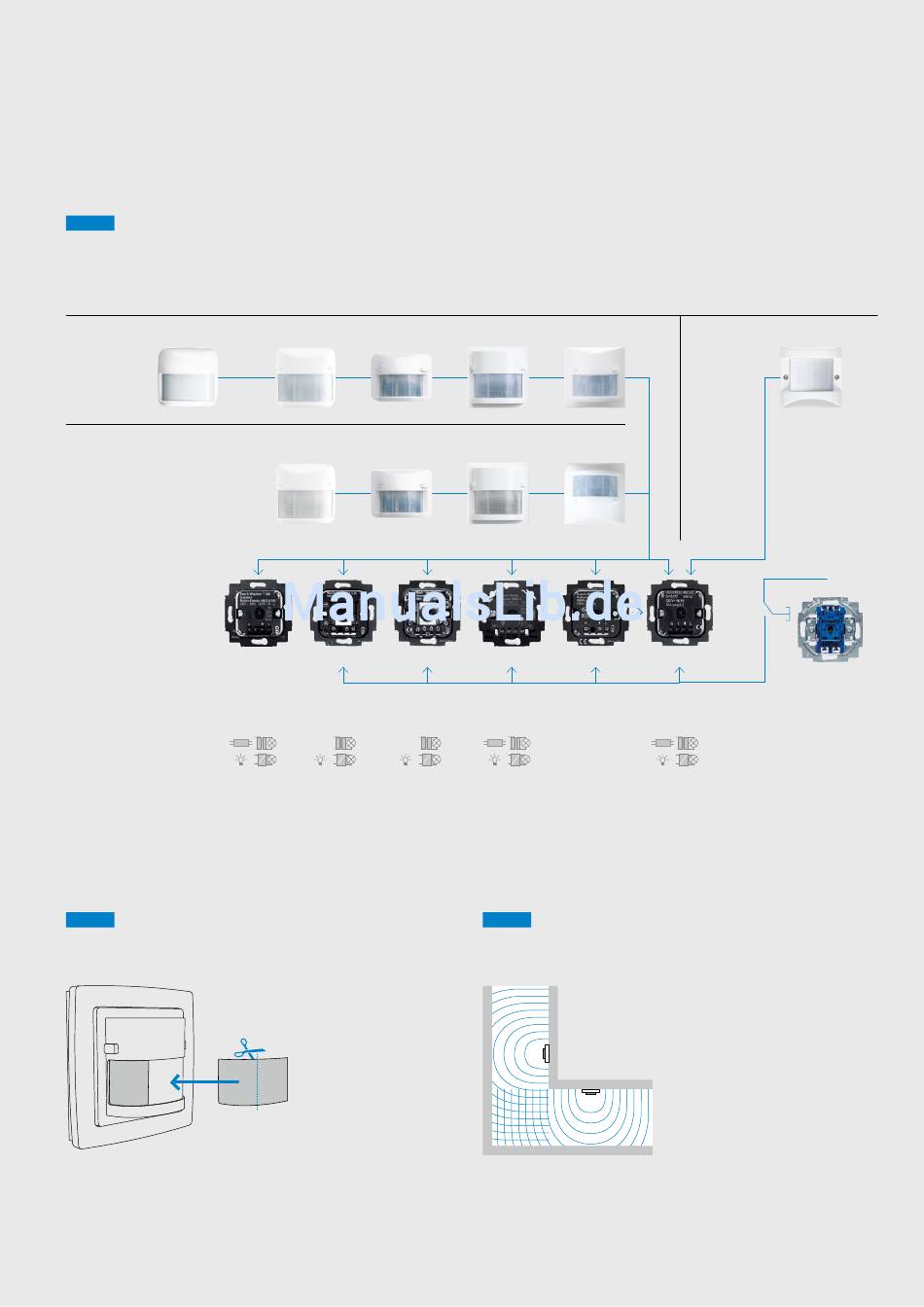

Abb. 47
Das Busch-Wächter® Unterputz-Sortiment.
Standard
Selectlinse
6810-21.-101
Multilinse
6812 U-101
Relais-Einsatz
700 W / VA
3-Leiter-Technik
* Ausschaltverhalten: In Ver bindung mit 6593 U (Soft-AUS-Funktion) dimmt der Sensor
Komfort II innerhalb 60 s runter und schaltet ab.
Abb. 48
Einengung des Erfassungsbereichs
die Busch-Wächter® Abklebefolie.
Komfort II*
6800-21.-104 6800-2..-104
6800-21.-104M 6800-2..-104M
6804 U-101 6593 U
MOSFET-Einsatz Universal-
60 – 420 W / VA Zentraldimmer
2-Leiter-Technik 60 – 420 W / VA
2-Leiter-Technik
6800-8..-104 6800-7..-104
6800-8..-104M 6800-7..-104M
6402 U 6805 U
Universal- Nebenstelle
Serieneinsatz 3-Leiter-Technik
2.300 W / VA kompatibel
3-Leiter-Technik zu 6401 U-102
Abb. 49
Erweiterung des Erfassungsbereichs
über Nebenstelleneinsätze.
Allwetter 44®
Kombilinse
6800-3..-102C
IP 44
frostsicher bis -25 °C
Achtung!
Im Außenbereich nur mit
6401 U-102 ein setzen!
6401 U-102
2020 US (Schließer taster)
Universal-Relais-Einsatz
2.300 W / VA
3-Leiter-Technik
Anwenderhandbuch Busch-Wächter® | 41
