Busch-Jaeger Busch-Wächter Anwenderhandbuch Seite 37

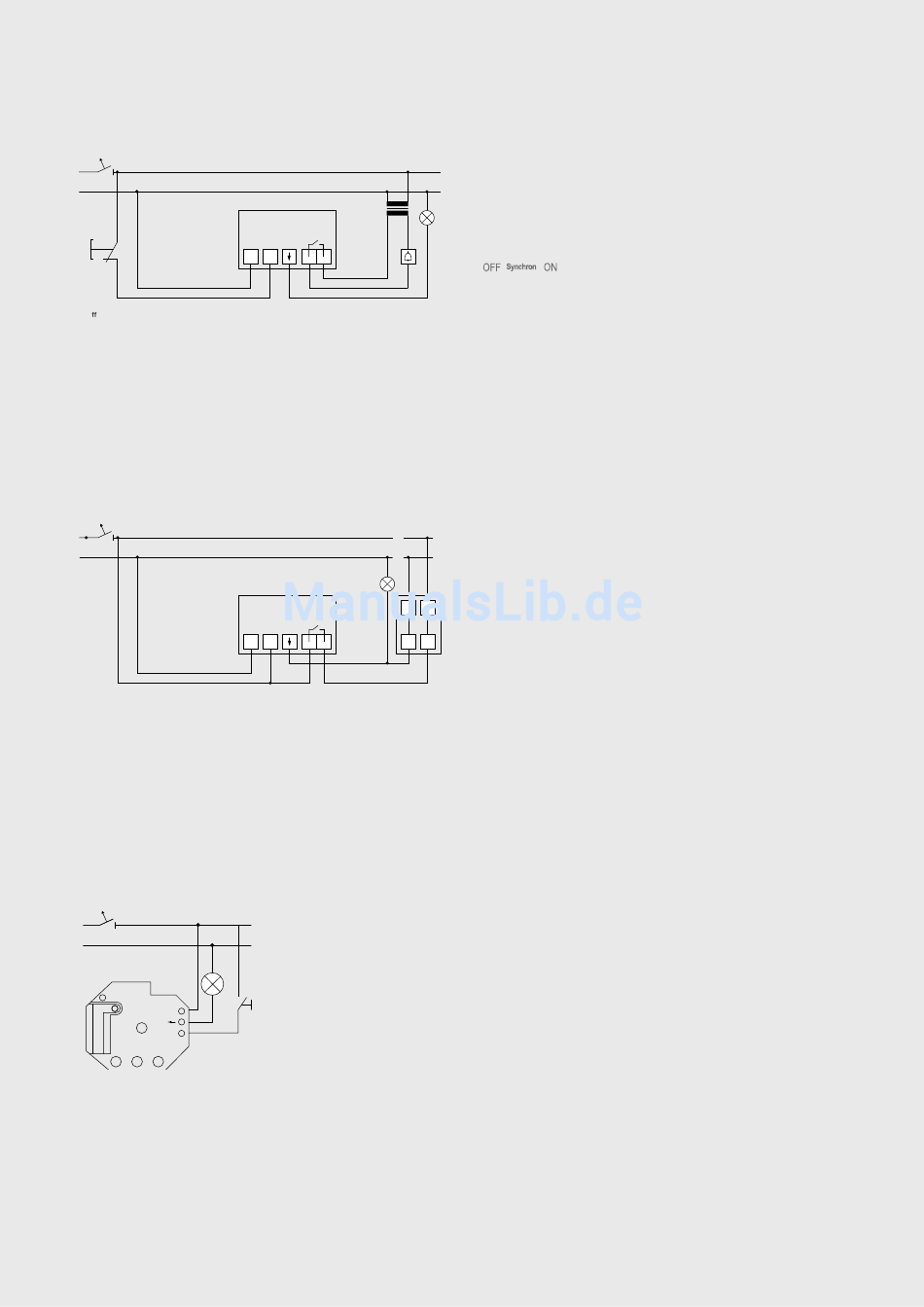

Schaltung von Kleinspannungssignalen mit dem Busch-Wächter® 220 MasterLINE premium.
230 V~
10 A
L
N
Ö nertaster
Kopplung des Busch-Wächter® 220 MasterLINE premium an Busch-Powernet® KNX.
230 V~
10 A
L
N
Einbau-Empfänger WaveLINE 6701 mit Tasterbedienung.
230 V~
16 A
L
N
N
L
1
N L
Busch-Wächter® 220 Klingel
MasterLINE premium
N
N L E1
Busch-Wächter® 220 Powernet® KNX
MasterLINE premium Binäreingang
Hinweis: Der Spannungsbereich für den potentialfreien
Schaltausgang bewegt sich von 12 V ~ bis 48 V ~, bei
mind. 10 mA bis max. 1 A.
Tipp: Über den IR-Service-Handsender können beide
Schaltausgänge gekoppelt werden (Synchronbetrieb).
Funktion über IR-Service-Handsender aktivieren.
Zum Beispiel zur Weiterverarbeitung von
Erfassungs meldungen am Raum-/Controlpanel.
Tipp: Es können folgende Busch-Powernet® KNX Binärein-
gänge verwendet werden: 6963 U, 6967/60.
L
E2
Kurze Tasterbetätigung schaltet das Licht für die eingestellte
Nachlaufzeit ein. Längere Tasterbetätigung deaktiviert den
Funkempfänger, erneute Aktivierung durch kurzen Tastendruck.
Anwenderhandbuch Busch-Wächter® | 37
