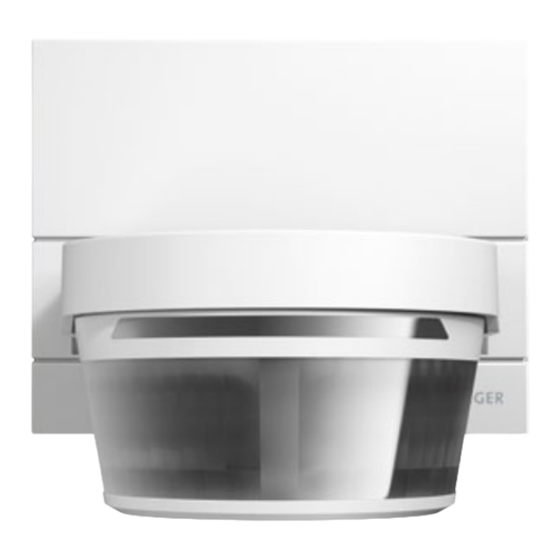

Busch-Jaeger Busch-Wächter Anwenderhandbuch

Vorschau ausblenden Andere Handbücher für Busch-Wächter:
Inhaltsverzeichnis

Werbung

Quicklinks

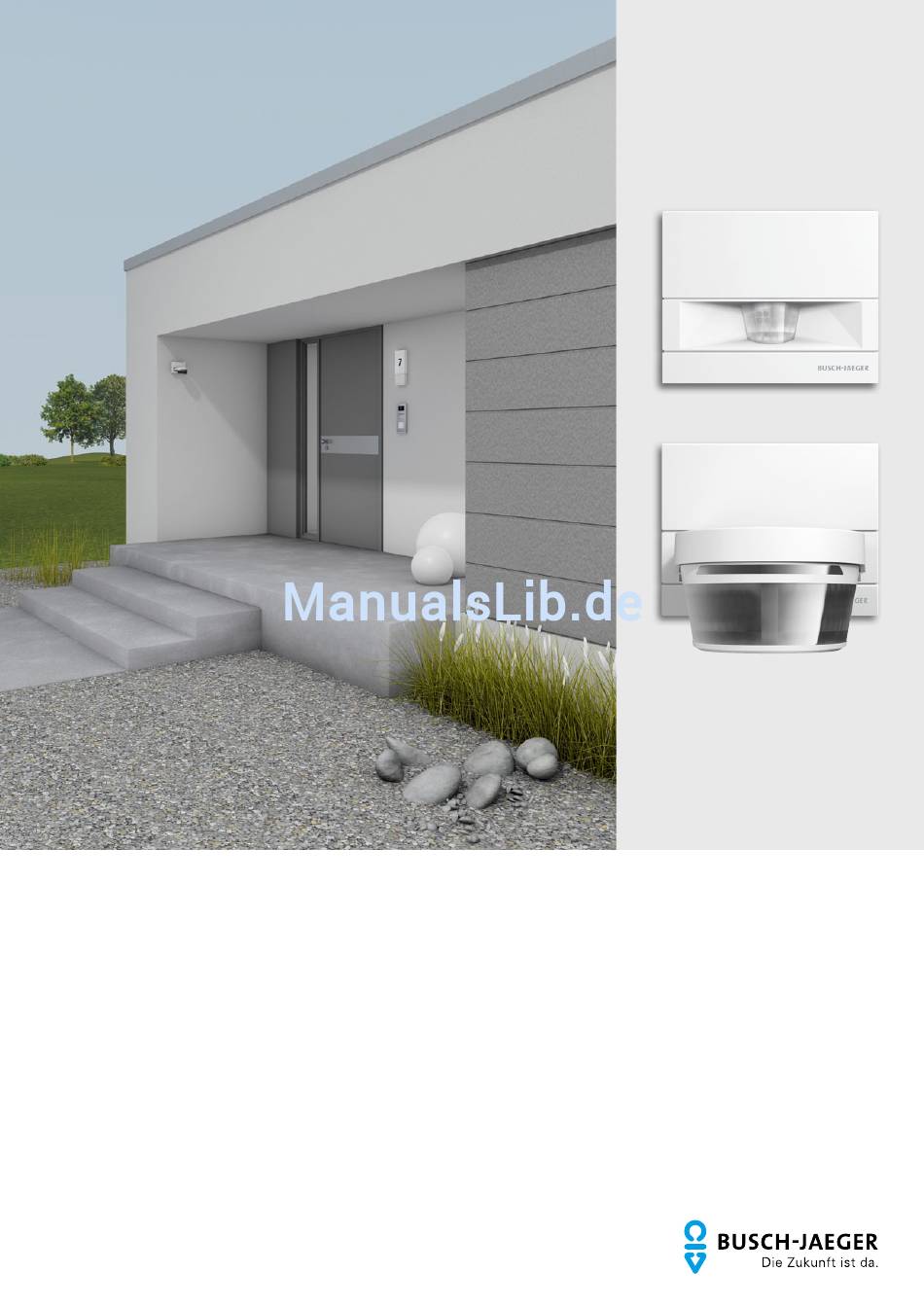

Busch-Wächter®
Anwenderhandbuch
www.busch-jaeger.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Busch-Jaeger Busch-Wächter

Inhaltszusammenfassung für Busch-Jaeger Busch-Wächter

  • Seite 1 Busch-Wächter® Anwenderhandbuch www.busch-jaeger.de...
  • Seite 2 Tag und Nacht hellwach. Busch-Wächter®. 2 | Anwenderhandbuch Busch-Wächter®...
  • Seite 3 Busch-Wächter®. Die innovativen und hochwertigen optischen Bewe- gungsmelder von Busch-Jaeger machen das Leben einfach komfortabler. Sie sind wachsam, hilfreich, effizient. Und managen automatisch viele Aufgaben in allen Gebäudebereichen. Innen und außen. Wenn es um Sicherheit geht, wissen sie, wann Licht gebraucht wird. Und auch andere Funktionen, wie etwa Heizung und Klimaanlage, können intelligent und...
  • Seite 4 Busch-Wächter® 70 / 110 MasterLINE Busch-Wächter® 220 MasterLINE Busch-Wächter® 280 MasterLINE Busch-Komfortschalter® Busch-Wächter® 180 UP Standard Busch-Wächter® 180 UP Komfort Busch-Wächter® 180 UP Allwetter Lebensqualität braucht Sicherheit. Ob im Privathaus oder im gewerblichen Bereich. Busch-Wächter® sind die perfekten Partner für ein sicheres Gefühl. Die Serien Busch-Wächter®...
  • Seite 5 Immer wachsam, absolut zuverlässig. Busch-Wächter®. Anwenderhandbuch Busch-Wächter® | 5...

  • Seite 7: Inhaltsverzeichnis

    Inhalt 01 Allgemeine Informationen 02 Betriebssicherheit / Mögliche Störungen 03 Busch-Wächter® Aufputz-Geräte 03.1 Erfassungsbereiche 03.2 Einsatzgebiete / Funktionsübersicht 03.3 Einstellungen / Steuerung 03.4 Installation / Montage 03.5 Schaltbeispiele 04 Busch-Wächter® Unterputz-Geräte 04.1 Erfassungsbereiche 04.2 Funktionsübersicht 04.3 Kombinationen / Nebenstellenfunktionen 04.4 Schaltbeispiele 05 Produktübersicht 06 Störungsbeseitigung Anwenderhandbuch Busch-Wächter®...

  • Seite 8: Allgemeine Informationen

    01 Technische Beschreibung 01 Allgemeine Informationen. Die neue Qualität der Sicherheit. Busch-Wächter® sind innovative Bewegungsmelder, die mit intelligenter Technik, vielseitigen Einsatz- möglichkeiten und einzigartigem Design überzeugen. Die folgenden Seiten informieren Sie über die Neuerungen, die Funktionsweisen, das Erfassungsprinzip und weitere technische Details. Technik.
  • Seite 9 Abb. 2 Abb. 3 Das Erfassungsprinzip. Die Rückfeldüberwachung. Alle Körper, die über Eigenwärme verfügen, geben Infrarot- Bei Montage direkt oberhalb von Türen erfasst der Busch- Wärmestrahlung ab. Die hochempfindlichen Sensoren im Wächter® den Bereich bis in den Rahmen hinein, ohne dabei Busch-Wächter®...

  • Seite 10: Betriebssicherheit / Mögliche Störungen

    02 Intelligente Technik 02 Betriebssicherheit / Mögliche Störungen. Technik, die mitdenkt. Busch-Wächter® sind leistungsfähige, langlebige und zuverlässige Bewegungsmelder auf höchstem Niveau. Durch ihre intelligente Technik erkennen sie z. B. äußere Einflüsse wie Witterung oder Lichtquellen, stellen sich automatisch darauf ein und vermeiden Fehlschaltungen.
  • Seite 11 Abb. 7 Automatische Störunterdrückung / Fehlschaltungen. Fremdlichtsicherheit. Abb. 6 Ist der Dämmerungssensor auf Dunkel gestellt, könnte Die Funktion eines Passiv-Infrarot-Bewegungsmelders ist der Bewegungsmelder eventuell mit einer Lichtquelle wie abhängig von den Bedingungen, die im Erfassungsbe- einer Taschenlampe oder einem Autoscheinwerfer deakti- reich vorherrschen.

  • Seite 12: Busch-Wächter® Aufputz-Geräte

    03 Busch-Wächter® Aufputz-Geräte 03 Busch-Wächter® Aufputz-Geräte. Immer alles im Blick. Diese innovativen Bewegungsmelder bieten ein großes Leistungsspektrum für alle Anforderungen und Gebäudesitua- tionen. Sie sehen gut aus und überzeugen mit hochwertiger Technik. Sie sorgen für einen ruhigen Schlaf, schlagen Langfinger in die Flucht und die praktische Anwesenheitssimulation schaltet das Licht, als wäre man zuhause.
  • Seite 13 Anwenderhandbuch Busch-Wächter® | 13...

  • Seite 14: Erfassungsbereiche

    03 Busch-Wächter® Aufputz-Geräte 03.1 Erfassungsbereiche. Für jede Situation die passende Lösung. Jeder Busch-Wächter® ist für einen besonderen Einsatzbereich entwickelt worden. Die unterschied- lichen Anbau- und Ausrichtungsvarianten ermöglichen eine optimale Anpassung an die architektonischen Gegebenheiten vor Ort. Abb. 8 Abb. 10 Die Erfassungsebenen.
  • Seite 15 Abb. 8 Erfassungsebenen beim Busch-Wächter® Erfassungsebenen beim Busch-Wächter® 220 MasterLINE. 280 MasterLINE. Bis zu 220° Bis zu 280° Abb. 9 Abb. 10 Erfassungsebene 4 für Nahbereich- und 2-Zonen-Betrieb beim Busch-Wächter® 220 MasterLINE premium. Rückfeldüberwachung. Zone 2 Zone 1 16 m Bis zu 16 m frontal Abb.
  • Seite 16 03 Busch-Wächter® Aufputz-Geräte Erfassungsbereiche / Reichweiten / Erfassungsebenen. Abb. 13 Die große Reichweite der Busch-Wächter® ist einzigartig: von 12 bis zu 16 Meter frontal und 4 bis zu 16 Meter zu allen Seiten. Der Erfassungsbereich hängt von folgenden Faktoren ab: »...
  • Seite 17 Erfassungsbereiche / Reichweiten / Erfassungsebenen. Busch-Wächter® 220 WaveLINE. Abb. 14 220°, 16 m frontal, 16 m zu allen Seiten, Busch-Wächter® 70 MasterLINE. 4 Erfassungsebenen Erfassungsbereich 8 m 12 m, 4 Erfassungsebenen Busch-Wächter® 220 MasterLINE select. 220°, 16 m frontal, 16 m zu allen Seiten, Busch-Wächter®...

  • Seite 18: Einsatzgebiete / Funktionsübersicht

    03 Busch-Wächter® Aufputz-Geräte 03.2 Einsatzgebiete / Funktionsübersicht. Es gibt viele Sicherheitsanforderungen. Und für jede davon gibt es den passenden Busch-Wächter®. Die neue Busch-Wächter® MasterLINE Serie sieht nicht nur gut aus, sondern hat auch viele nützliche wie komfortable Funktionen und Einstellungen zu bieten. Die nachfolgende Tabelle gibt einen detaillierten Überblick über die Multitalente für den Außenbereich.
  • Seite 19 Busch-Wächter® Busch-Wächter® 220 MasterLINE Busch-Wächter® Busch-Wächter® Busch-Wächter® 220 MasterLINE premium 220 WaveLINE 220 MasterLINE select 220 MasterLINE KNX KNX premium Außenbereiche, Außenbereiche, Tierschneise im Gänge, Flure, Keller, Außenbereiche, Gehwege, Garagen, Terrassen, Außenbereich, Umkleideräume, Garagen, Terrassen, Gebäudezufahrten verwinkelte Grundstücke Lagerräume Pausenräume, verwinkelte Grundstücke Laderampen, Verkaufsräume, Außen-...
  • Seite 20 03 Busch-Wächter® Aufputz-Geräte Funktionsübersicht. Busch-Wächter® Busch-Wächter® Busch-Wächter® Busch-Wächter® 70 MasterLINE 110 MasterLINE 220 MasterLINE 280 MasterLINE Erfassungswinkel – – 220° 280° Überwachungsebenen Unterkriechschutz Rückfelddetektion – – 1. Erfassungszone Reichweite frontal (max.) 12 m 12 m 16 m 16 m Reichweite seitlich (max.) 16 m 16 m 2.
  • Seite 21 Busch-Wächter® Busch-Wächter® 220 MasterLINE Busch-Wächter® Busch-Wächter® Busch-Wächter® 220 MasterLINE premium 220 WaveLINE 220 MasterLINE select 220 MasterLINE KNX KNX premium 220° 220° 220° 220° 220° – – 16 m 16 m 16 m 16 m 16 m 16 m 16 m 16 m 16 m 16 m...

  • Seite 22: Einstellungen / Steuerung

    03 Busch-Wächter® Aufputz-Geräte 03.3 Einstellungen / Steuerung. Mühelos schalten und verwalten. Die vielseitigen Funktionen der Busch-Wächter® können jetzt besonders leicht eingestellt und gesteuert werden. Ganz einfach direkt am Gerät. Schnell und komfortabel mit Fern- bedienungen wie dem IR-Service-Handsender und dem IR-Handsender. Anschluss und Einstellungen.
  • Seite 23 Abb. 16 Abb. 18 Zeiteinstellung. Fernbedienungen. Hiermit wird die genaue Nachlaufzeit beim Verlassen des Der IR-Service-Handsender für den Elektroinstallateur Erfassungsbereichs definiert. Neben exakten Zeiteinstel- dient der bequemen Fernsteuerung und Einstellung aller lungen ist auch ein Kurzzeitimpuls vorgegeben. Funktionen, der Aktivierung des Testbetriebs und der Justierung des Ansprechverhaltens.
  • Seite 24 03 Busch-Wächter® Aufputz-Geräte Abb. 19 Abb. 20 Der IR-Handsender. Einstellen der Helligkeitsschaltschwelle. Memo Abb. 21 Anwesenheitssimulation. Abb. 22 Dauer Aus. Automatikbetrieb. Dauerlicht Ein. Auto 24 | Anwenderhandbuch Busch-Wächter®...
  • Seite 25 Abb. 19 IR-Handsender. Anwesenheitssimulation. Abb. 21 Um miteinander kommunizieren zu können, müssen die Diese Betriebsart verbindet die Funktionen des Bewe- IR-Handsender auf die Busch-Wächter® angelernt werden. gungsmelders mit einem Dämmerungsschalter. Die Dabei wird die IR-Handsender-ID im Busch-Wächter® ge- angeschlossene Beleuchtung wird nach Erreichen der speichert.
  • Seite 26 03 Busch-Wächter® Aufputz-Geräte Abb. 23 IR-Service-Handsender. Mögliche Einstellungen sind wählbar. Der IR-Service-Handsender ist speziell für die Paramet- Schalten bei jeder Helligkeit. rierung und Inbetriebnahme der Busch-Wächter® Bewe- Schalten bei beginnender Dämmerung. gungsmelder (außer bei Busch-Wächter® 70 MasterLINE Schalten bei Dämmerung. und Busch-Wächter®...
  • Seite 27 Abb. 29 Abb. 32 2-Zonen-Betrieb. Reset-Funktion. (nur Busch-Wächter® 220 MasterLINE premium) Sie ist zum Zurücksetzen auf die Werkseinstellungen bzw. Hierbei arbeitet das Gerät wie zwei voneinander unabhän- der am Gerät eingestellten Werte für Nachlaufzeit und gige Bewegungsmelder. In Relation zur Objektentfernung Helligkeitsgrenzwert.
  • Seite 28 03 Busch-Wächter® Aufputz-Geräte Abb. 34 Abb. 36 Testbetrieb. Senden der Einstellwerte. Diese Funktion aktiviert den Testbetrieb für unbegrenzte Durch einen Tastendruck – länger als eine Sekunde – Zeit, unabhängig von den am Busch-Wächter® eingestell- werden die über die LED-Matrix selektierten Werte zum ten Parametern.
  • Seite 29 Abb. 37 installierten Verbraucher ein und in der Morgendämme- 2-Zonen-Betrieb. rung, bei ca. 50 Lux, auch wieder aus. Eine ideale Funktion Ein besonderer Sicherheitsaspekt ist der komfortable z. B. für eine dämmerungsgeführte Hausnummernbeleuch- 2-Zonen-Betrieb. Er sorgt dafür, dass der Busch-Wächter® tung.

  • Seite 30: Installation / Montage

    03 Busch-Wächter® Aufputz-Geräte 03.4 Installation / Montage. Immer an der richtigen Stelle. Bei modernen Wohnstilen mit vielen Glas fronten und baulichen Extravaganzen gibt es oft nur begrenzte Möglichkeiten zur fachgerechten Installation. Busch-Wächter® sind höchst flexibel und lassen sich auch unter schwierigen Bedingungen optimal montieren.
  • Seite 31 Abb. 38 Optimale Montagehöhe. 2,50 m Abb. 39 Tangentiale Bewegungsrichtung. Seitlich zur Montage. Diagonal zur Montage. Parallel zur Wand. Abb. 40 Vertikale und horizontale Ausrichtung des Erfassungssystems. +10° -30° ±30° Anwenderhandbuch Busch-Wächter® | 31...
  • Seite 32 Abkleben diverser gekennzeichneter Überwachungsebe- werden. Eine kleine Maßnahme mit großem Effekt. nen. Um den Erfassungsbereich zu simulieren, kann die „Software BW CAD“ aus dem Busch-Jaeger Online-Kata- 13. IR-Handsender anlernen. log von der Internetseite heruntergeladen werden. Schalten Sie den Busch-Wächter® für mind. 30 Sekunden spannungsfrei.
  • Seite 33 Abb. 45 Montage. Deckenmontage. Kein Gebäude gleicht dem anderen. Bei modernen Wohn- Wenn der Busch-Wächter® an der Decke installiert werden stilen mit vielen Glasfronten und baulichen Extravaganzen soll, gibt es zwei Varianten. Von unten, bei Verwendung im gibt es oft nur begrenzte Möglichkeiten zur fachgerechten Innenbereich, für einen selektiven Erfassungsbereich.

  • Seite 34: Schaltbeispiele

    03 Busch-Wächter® Aufputz-Geräte 03.5 Schaltbeispiele. Intelligente Technik für umfassende Sicherheit. Busch-Wächter® sind leicht zu installieren und lösen jede Anforderung souverän. Die folgende Übersicht informiert über einige Varianten möglicher Schaltungen, die zeigen, wie flexibel und effektiv diese innovativen Bewegungsmelder einsetzbar sind. Einschaltung des Busch-Wächter®...
  • Seite 35 Kontrollschalter zum Umschalten auf Dauerlicht Ein. 16 A Bei Busch-Wächter® Betrieb signalisiert die Kontrollleuchte die Schaltung der angeschlossenen Leuchte (Rückmeldung). Tipp: Es kann der Wippkontrollschalter-Einsatz 2000/6 USK verwendet werden (damit die Kontrollleuchte an den N-Leiter angeschlossen werden kann). Kontroll-Ausschalter Busch-Wächter® Parallelbetrieb mehrerer Busch-Wächter®.
  • Seite 36 03 Busch-Wächter® Aufputz-Geräte Anschluss eines externen Relais / Schützes. 16 A Verlängerung der Abschaltverzögerung: » Ansteuerung eines Taktrelais (z. B. für Blinklichtschaltung) » Ansteuerung eines Treppenlichtzeitschalters » Erhöhung der Schaltleistung auf mehr als 3.680 W / VA Hinweis: Beim Busch-Wächter® in Kombination mit einem Treppenlichtzeitschalter ist die Einstellung Kurzzeitimpuls (1 s) zu wählen.
  • Seite 37 Schaltung von Kleinspannungssignalen mit dem Busch-Wächter® 220 MasterLINE premium. 230 V~ 10 A Hinweis: Der Spannungsbereich für den potentialfreien Schaltausgang bewegt sich von 12 V ~ bis 48 V ~, bei mind. 10 mA bis max. 1 A. Tipp: Über den IR-Service-Handsender können beide Schaltausgänge gekoppelt werden (Synchronbetrieb).

  • Seite 38: Busch-Wächter® Unterputz-Geräte

    04 Busch-Wächter® Unterputz-Geräte 04 Busch-Wächter® Unterputz-Geräte. Dezent und intelligent. Die Busch-Wächter® Unterputz-Geräte sind die idealen Bewegungsmelder für Treppenhaus, Bad, Diele und große, unübersichtliche Räume. Sie sind nicht zu hoch und nicht zu flach, fügen sich harmonisch in die Umgebung ein und sind besonders effizient. Busch-Komfortschalter®...
  • Seite 39 Anwenderhandbuch Busch-Wächter® | 39...

  • Seite 40: Erfassungsbereiche

    04 Busch-Wächter® Unterputz-Geräte 04.1 Erfassungsbereiche. Jeder Raum ist anders. Welche Anforderung man auch an die optimale und effiziente Überwachung eines Innenbereichs hat. Es gibt immer eine überzeugende Lösung. Ob mit dem Busch-Komfortschalter® oder den drei unterschiedlichen Linsen für die Busch-Wächter® 180 UP – man hat alles souverän unter Kontrolle.
  • Seite 41 Abb. 47 Das Busch-Wächter® Unterputz-Sortiment. Standard Komfort II* Allwetter 44® Selectlinse Kombilinse 6810-21.-101 6800-21.-104 6800-2..-104 6800-8..-104 6800-7..-104 6800-3..-102C IP 44 frostsicher bis -25 °C Multilinse Achtung! 6800-21.-104M 6800-2..-104M 6800-8..-104M 6800-7..-104M Im Außenbereich nur mit 6401 U-102 ein setzen! 6812 U-101 6804 U-101 6593 U 6402 U...
  • Seite 42 04 Busch-Wächter® Unterputz-Geräte Abb. 50 Abb. 50 Für jede Aufgabe das richtige Modell. Die Busch-Wächter® 180 UP mit ihren drei Linsen und Zuverlässige und lückenlose Überwachung. der Busch-Komfortschalter® bieten verschiedene Erfas- sungsebenen und – abhängig von der Montagehöhe – unterschiedliche Erfassungsbereiche. Der Busch-Komfortschalter®.
  • Seite 43 Selectlinse Multilinse Kombilinse ca. 3° 5° 5° 5° 5° ca. 2° 7° 25° 5° 18° 5° 5° Montagehöhe von 0,80 m bis 1,20 m. Montagehöhe von 2,50 m. Montagehöhe von 2,50 m. Montagehöhe von 2 m. Montagehöhe von 2 m. Montagehöhe von 1,20 m.

  • Seite 44: Funktionsübersicht

    04 Busch-Wächter® Unterputz-Geräte 04.2 Funktionsübersicht. Für jede Aufgabe und jede Raumsituation gibt es den passenden Busch-Wächter®. Die Tabellen informieren Sie über die entsprechende Variante für Ihre konkrete Anwendung. Funktionsübersicht. Busch-Wächter® Busch-Wächter® Busch-Wächter® Sensor 180 UP Allwetter Produkte Sensor Standard Sensor Komfort mit Kombi linse Artikelnummer 6810-21.

  • Seite 45: Kombinationen / Nebenstellenfunktionen

    04.3 Kombinationen / Nebenstellenfunktionen. Die Busch-Wächter® Unterputz-Geräte sind nicht nur intelligent, sondern auch flexibel. Denn sie können funktional erweitert werden – ganz einfach mit einer Nebenstelle. Die Tabelle informiert Sie über die ver- schiedenen Möglichkeiten. UP-Einsätze Sensoren Nebenstelle Funktion 6812 U-101 6810-21.-101 Öffnertaster Einschaltung für 80 s, unabhängig von der Umgebungshelligkeit...

  • Seite 46: Schaltbeispiele

    04 Busch-Wächter® Unterputz-Geräte 04.4 Schaltbeispiele. Hier finden Sie einen beispielhaften Überblick. Über verschiedene Möglichkeiten, wie Busch-Wächter® Unterputz-Geräte geschaltet werden können. Lichteinschaltung über Öffnertaster beim Relais-Einsatz 6812 U-101. 16 A Einschaltung der Busch-Wächter® 180 UP Standard oder Komfort II mit Relais-Einsatz 6812 U-101 über Öffnertaster. Wird die Spannung vom Busch-Wächter®...
  • Seite 47 Erweiterung des Erfassungsbereichs über Nebenstelleneinsätze. 16 A Erweiterung des Erfassungsbereichs durch mehrere Nebenstellen 6805 U in Kombination mit einer Hauptstelle 6401 U-102 (Busch-Universal-Relais-Einsatz), 6804 U-101 (MOSFET-Einsatz) oder 6593 U (Busch-Universal-Zentral- dimmer® Einsatz). Hinweis: In Kombination mit dem Busch-Universal-Zentral- dimmer® Einsatz 6593 U, in Betriebsart 4 Soft-AUS, dimmt das Licht innerhalb von 60 s runter und schaltet danach ab.

  • Seite 48: Produktübersicht

    05 Sortiment 05 Produktübersicht. Das umfassende Busch-Wächter® Sortiment bietet für jede Sicherheits- anforderung ein überzeugendes Produkt. Innovative Bewegungsmelder für den Außenbereich, hochwertige Unterputz-Geräte für den Innen- und Außenbereich und dazu sinnvolles und vielseitiges Zubehör. Busch-Wächter® 70 / 110 MasterLINE, weiß Busch-Wächter®...
  • Seite 49 Busch-Komfortschalter®** Busch-Wächter® 180 UP Standard Busch-Wächter® 180 UP Komfort** Busch-Wächter® 180 UP Allwetter, alpinweiß Busch-Wächter® 180 UP Allwetter, weiß Busch-Wächter® 180 UP Allwetter, anthrazit Busch-Wächter® 180 UP Allwetter, braun Busch-Wächter® 180 UP Allwetter, alusilber IR-Service-Handsender IR-Handsender IR-Handsender KNX RC-Löschglied Erhältlich in diversen Schalterserien. Anwenderhandbuch Busch-Wächter®...

  • Seite 50: Störungsbeseitigung

    06 Schnelle Hilfe 06 Störungsbeseitigung. Hochwertige und besonders zuverlässige Produkte. Busch-Wächter® sind auf dem neuesten Stand der Technik. Sollte jedoch einmal etwas nicht wunschgemäß funktionieren, helfen Ihnen unsere Tipps zur Beseitigung möglicher Störungen schnell und unkompliziert weiter. Diese Tabelle zeigt, woran es liegen könnte, wenn mal etwas nicht funktioniert. Störung Mögliche Ursache / Abhilfe Licht brennt nicht...
  • Seite 51 Notizen.
  • Seite 52 Produktbroschüre Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 58513 Lüdenscheid www.BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: 02351 956-1600 Fax: 02351 956-1700 Busch-Jaeger Produkte gibt es beim Elektroinstallateur...
