Busch-Jaeger Busch-iDock Bedienungsanleitung

Busch-iDock
8218 U
Pos: 1 /35x28/35 Mehrsprachig/Art und Sprache der Doku/Bedienungsanleitung/Bedienungsanleitung ger-eng-fre-dut @ 0\mod31_1.doc @ 1019 @
Bedienungsanleitung
GER
Sorgfältig lesen und aufbewahren
Operating Instructions
ENG
Read carefully and keep in a safe place
Instructions d'utilisation
FRE
Les lire attentivement et les respecter
Handleiding
DUT
Zorgvuldig doorlezen en bewaren
Pos: 2 /35x28/35 Mehrsprachig/Sicherheitshinweise/Sicherheitshinweise 230V/Sicherheitshinweise 230V ger-eng-fre-dut @ 0\mod15_1.doc @ 923 @
Sicherheitshinweise Safety instructions
Arbeiten am 230 V Netz dürfen Work on the 230 V supply
nur von Fachpersonal system may only be
ausgeführt werden! Vor performed by specialist staff!
Montage, Demontage De-energize mains power
Netzspannung freischalten! supply prior to installation
and/or disassembly!
Durch Nichtbeachtung von
Installations- und Bedienungs- Failure to observe installation
hinweisen können Brand und and operating instructions
andere Gefahren entstehen! may result in fire and other
hazards!
Pos: 3 /35x28/35 Mehrsprachig/Inhalt/xx_Sonder-Dokumentationen/8218 U/8218 U BJE ger-eng-fre-dut @ 15\mod_1288952680930_1.doc @ 96519 @
Steuern/Bedienen Sie die Control/operate the
iPod/iPhone – Geräte iPod/iPhone devices
ausschließlich über die APPLE exclusively via the APPLE
REMOTE Fernbedienung. REMOTE control.
Das Gerät wird senkrecht in die The unit is inserted vertically
Ladeschale eingesteckt. into the charging tray.
Funktionelle Einschränkungen Restrictive functions are
sind in Abhängigkeit der possible depending on the
iPod/iPhone Generationen iPod/iPhone generations.
möglich.
Andere Audioquellen können nur Other audio sources can only
über ein separates Kabel mit 3,5 be connected for playing via a
mm Klinkenstecker (Line out) an separate cable with a 3.5 mm
der seitlich befindlichen Buchse jack plug (line-out) at the
(Line in) zum Abspielen socket (line-in) located on the
angeschlossen werden. Die side. The functions must be
Funktionen müssen set on the connected unit by
herstellerabhängig am the manufacturer.
angeschlossenen Gerät
eingestellt werden.
Bezugnehmend auf die mit Apple- Please refer to the separately
Geräten zu berücksichtigenden enclosed information sheet for
Hinweise verweisen wir auf den information to be taken into
separat beiliegenden account for Apple devices.
Hinweiszettel.
Technische Daten Technical data
Netzspannung: Mains voltage:
Line in Eingang: Line-in input:
(Stereo Klinke) (stereo jack)
Eingangsimpedanz: Input impedance:
Eingangspegel: Input level:
Ausgangsspannung Audio bus output voltage:
Audio-Bus:
Schutzart: Protection:
Funktion Function
Das Busch-iDock ist ein Abspiel- The Busch iDock is a
/Ablage- und Akku-Ladegerät für playback/storage and battery
iPod /iPhone Geräte. charger for iPod /iPhone devices.
Bei eingestecktem und aktivem When an Apple device is
Apple-Gerät ist die 3,5 mm connected and active, the 3.5 mm
Klinkenbuchse inaktiv. jack socket is inactive.
Das Busch UP-Digital Radio 8215 The Busch flush-mounting Digital
U ab Software-Version 2.0 kann Radio 8215 U from software version
zusätzlich über das 8218 U 2.0 can also be controlled / remote
gesteuert / ferngesteuert werden. controlled via the 8218 U
Consignes de sécurité Veiligheidsinstructies
Toute intervention sur l'alimentation Werkzaamheden op het 230 V net
électrique en 230 V doit être mogen uitsluitend worden
effectuée par des techniciens doorgevoerd door bekwaam
spécialisés ! Déconnecter la tension personeel! Vóór de montage en
secteur avant tout montage et demontage netspanning
démontage! uitschakelen!
Le non-respect des consignes Als de installatie- en
d'installation et d'utilisation peut bedieningsinstructies niet opgevolgd
entraîner un incendie ou être la worden, dan kan dit leiden tot brand
source d'autres dangers ! of andere gevaren!
Utilisez/commandez les appareils De iPods/iPhones uitsluitend
iPod/iPhone uniquement via la sturen/bedienen via de APPLE
télécommande APPLE REMOTE. REMOTE afstandsbediening.
L'appareil est inséré dans le Het apparaat wordt verticaal in de
logement de chargement à la lader gestoken.
verticale.
Des limitations fonctionnelles Afhankelijk van de iPod/Phone-
peuvent exister en fonction des generaties kunnen er beperkingen
générations d'iPod/iPhone. zijn in het aantal beschikbare
functies.
Pour la lecture, d'autres sources Andere audiobronnen kunnen voor
audio peuvent uniquement être het afspelen alleen maar worden
raccordées sur la prise latérale (Line aangesloten met een aparte kabel
in) via un câble séparé avec voorzien van een 3,5 mm jackplug
connecteur jack 3,5 mm (Line out). (line out) op de bus (line in) aan de
Les fonctions doivent être réglées zijkant. De functies moeten
sur l'appareil raccordé, selon les afhankelijk van het fabrikaat op het
indications du fabricant. aangesloten apparaat ingesteld
worden.
En ce qui concerne les points devant Voor aanwijzingen waarmee
être pris en compte lors de rekening moet worden gehouden bij
l'utilisation des équipements Apple, Apple-apparaten verwijzen we naar
nous vous renvoyons à la fiche de het separaat meegeleverde blad met
remarques distincte jointe. aanwijzingen.
Caractéristiques Technische gegevens
techniques
Tension du secteur : Netspanning:
Entrée Line in : Line-in ingang:
(Jack stéréo) (stereo jackplug)
Impédance d'entrée : Ingangsimpedantie:
Niveau d'entrée : Ingangsniveau:
Tension de sortie bus audio : Uitgangsspanning audiobus:
Indice de protection : Beschermingsgraad:
Fonction Functie
Le Busch-iDock est une base de De Busch-iDock is een
stockage/lecture ainsi qu'un afspeel/docking-apparaat en accu-
chargeur de batterie pour les lader voor iPods/iPhones.
équipements iPod /iPhone.
Als het Apple-apparaat in de
Lorsque l'appareil Apple est houder geplaatst wordt, is de
connecté et activé, la douille jack aansluiting voor de 3,5 mm
3,5 mm est inactive. jackplug uitgeschakeld.
La radio numérique encastrée Busch De Busch UP-digitale radio 8215 U,
8215 U à partir de la version logicielle vanaf softwareversie 2.0, kan ook via
2.0 peut également être de 8218 U (op afstand) bediend
commandée/télécommandée via le worden.
système 8218 U.

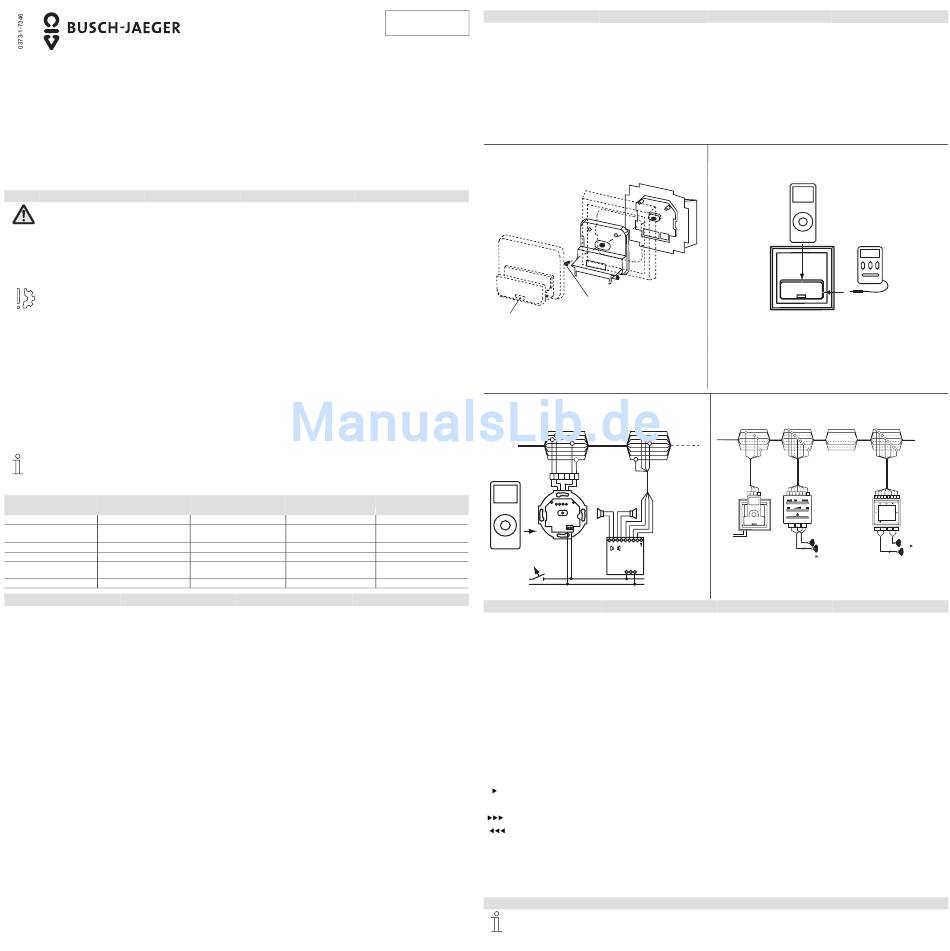

Montage
0373-1-7346
21.01.2011 Das Busch iDock wird wie unter
1. Montage mit Zentralscheibe und
Abdeckrahmen beschrieben montiert.
– Zuerst wird der Unterputzeinsatz,
je nach Verwendung, mit den
®
Busch-AudioWorld wie unter 3.
oder 4. dargestellt angeschlossen.
– Danach wird die Ladeschale nach
Aufsetzen des Abdeckrahmens
(separat) mit der beigefügten M3-
Schraube mit dem
Unterputzeinsatz verschraubt.
– Abschließend wird die
Zentralscheibe (separat) auf der
Ladeschale aufgesteckt.
1. Montage mit Zentralscheibe und
Abdeckrahmen
1. Montage avec commande centrale
et cadre de recouvrement
A
1
8218 U + 8254-xxx (A) + 2511-XXX / 1721-xxx (B)
* = Schraube * = screw
1= LED+IR 1= LED+IR
3. Integration in Busch-Audioworld
mit UP-Radio
3. Intégration dans Busch-
Audioworld ® avec radio encastrée
2
4 x 2 x 0,8mm
R
-
R
A
M P 3
-
R L D
230 V ~ +/- 10%, 50 Hz
3,5 mm
> 10 K Ω
<=1 V eff
3 V
ss
L
IP 20
N
A= 8218 U
Bedienung
Ein Abspielen wird bei den Busch-
Audioworld ® - Geräten über AUX
(Kanal 9) = 8215 U bzw. AUX
(Kanal1) = 8211U / 8214U
vorgenommen. Siehe hierzu die
Bedienungsanleitungen der
betreffenden Geräte.
Busch-UP-DigitalRadio 8215 U ab
Software-Version 2.0
Eine Aktivierung des iPod/iPhone
wird automatisch erkannt und der
entsprechende Kanal eingestellt. Die
Lautstärkeregelung ist auch über die
APPLE REMOTE Fernbedienung
möglich. Die Fernbedienung kann bei
nicht eingestecktem oder
ausgeschaltetem iPod/iPhone zur
Steuerung des 8215 U genutzt
werden. Folgende Funktionen sind
möglich:
Ein-/Ausschalten
lang – aus
II
kurz – ein
Programmwechsel
I rechts – vor
I links – zurück
Lautstärkeregelung
+ -
lauter / leiser
/
Die Quittierung der IR-
Befehle erfolgt über die LED
an der Vorderseite der
Ladeschale.
Pos: 4 /35x28/35 Mehrsprachig/Service/Service_BJE @ 0\mod277_1.doc @ 1947 @
Service
Busch-Jaeger Elektro GmbH – Ein Unternehmen der ABB-Gruppe, Freisenbergstraße 2, D-58513 Lüdenscheid
Zentraler Vertriebsservice Tel: 0180-5 66 99 00, www.BUSCH-JAEGER.de
Pos: 5 /Fuer alle Dokumente/Seitenwechsel @ 0\mod53_1.doc @ 1171 @
Installation Montage
The Busch iDock is installed as Le Busch iDock est monté comme
described at item 1. 'Installation indiqué à la section 1. Montage avec
with cover plate and cover frame'. commande centrale et cadre de
recouvrement.
– Depending on its use, first the
flush-type insert is connected – Tout d'abord, le module encastré, en
®
with the Busch-AudioWorld as fonction du type d'utilisation, est
described at item 3. or 4. raccordé à Busch-AudioWorld
comme indiqué à la section 3. ou 4.
– Then the charging tray, after the
cover frame (separately) is – Ensuite, la coque de chargement est
positioned, is screwed to the vissée avec la vis M3 fournie sur le
flush-type insert with the module encastré une fois le cadre de
enclosed M3 screw. recouvrement installé (séparé).
– Finally the cover plate – Enfin, la commande centrale
(separately) is affixed to the (séparée) est installée sur la coque
charging tray. de chargement.
1. Installation with cover plate and 2. Verwendung mit Dock Connector
cover frame oder MP3 player
1. Montage met centrale plaat en 2. Utilisation avec Dock Connector ou
afdekraampje un lecteur MP3
B
*
A = Dock Connector
(Apple-Schnittstelle)
B = MP3-Player 3,5 mm extern line in/out
* = vis * = schroef
1= DEL+IR 1= LED+IR
A = Dock Connector
(interface Apple)
B = Line in/out externe 3,5 mm pour
lecteur MP3
® ®
3. Integration in Busch-Audioworld 4. Integration in Busch-AudioWorld
with flush-type radio
3. Integratie in Busch-Audioworld ® 4. Intégration dans Busch-AudioWorld
met UP-radio
4 x 2 x 0,8 mm 2
R
L L Audio Bus
D D
L D
N L
230 V~
-
L+ L- R- R+ D R L
GND
B
L 1 N
B= 8215 U
Operation Commande
®
With Busch-Audioworld devices La lecture est effectuée sur les
playback occurs via AUX (channel 9) appareils Busch-Audioworld
= 8215 U or AUX (channel1) = 8211U AUX (canal 9) = 8215 U ou AUX
/ 8214U. See the operating (canal1) = 8211U / 8214U. Voir à ce
instructions for the corresponding sujet les instructions d'utilisation des
devices. appareils concernés.
Busch flush-mounting Radio numérique encastrée Busch
DigitalRadio 8215 U from software 8215 U à partir de la version
version 2.0 logicielle 2.0
Activation of the iPod/iPhone is L'activation d'un iPod / iPhone est
detected automatically and the automatiquement détectée et le canal
corresponding channel is set. The correspondant est réglé. Le réglage
volume can also be controlled via the du volume est également possible à
APPLE REMOTE control. The l'aide de la télécommande APPLE
remote control can be used to control REMOTE. Lorsqu'aucun iPod /
the 8215 U when the iPod/iPhone it iPhone n'est branché ou s'il est hors
is not connected or switched off. The tension, la télécommande peut servir
following functions are possible: à commander l'équipement 8215 U.
Les fonctions suivantes sont
possibles :
ON / OFF Mise en marche/à l'arrêt
long - off long - arrêt
short - on court - marche
Changing the program Changement de programme
right - forward droite - suivant
left - back gauche - précédent
Volume control Réglage du volume
higher / lower plus élevé / plus bas
The IR commands are acknowledged La liaison des commandes IR se fait
via the LED on the front of the via les DEL à l'avant de la coque de
charging tray. chargement.
Montage
Het Busch iDock wordt gemonteerd
als beschreven onder 1. Montage met
centrale plaat en afdekraampje.
– Eerst wordt de inbouwunit,
afhankelijk van de toepassing,
aangesloten op de Busch-
® ®
AudioWorld zoals afgebeeld
onder 3. of 4.
– Daarna wordt de laadmodule na
bevestiging van het afdekraampje
(apart) met de bijgevoegde M3-
bout vastgeschroefd aan de
inbouwunit.
– Aansluitend wordt de centrale
plaat (apart) op de laadmodule
gestoken.
2. Use with Dock Connector or MP3
player
2. Toepassing met dock-connector of
MP3-speler
A
B
A = Dock Connector
(interface Apple)
B = MP3 player 3.5 mm external
line in/out
A = Dock-aansluiting
(Apple-interface)
B = MP3-speler 3,5 mm externe
line in/out
®
4. Integration in Busch-AudioWorld
® 4. Integratie in Busch-AudioWorld
+
+
- - -
R1 R1 R1
L1 L1 L1
R2 R2
Zentrale
L2 L2
A
D D D D
Trennung der Trennung der
Leitungen R1 & L1 Leitungen R1 & L1
- -
R L D + R1 L1 R2 L2 D
R L R L A D
1 1 2 2
PROG
LS+R LS-
LS+L
LS+L LS- LS+R LS-
iDock
2x16
2x0.75 mm²
2x0.75 mm²
2x16
8218 U 8211 U 8214 U
Bediening
Het afspelen van de Busch-
® via Audioworld ® apparaten vindt plaats
via AUX (kanaal 9) = 8215 U resp.
AUX (kanaal1) = 8211U / 8214U. Zie
hiertoe de gebruiksaanwijzingen van
de betreffende apparaten.
Busch-UP DigitalRadio 8215 U
vanaf softwareversion 2.0
Een activering van de iPod/iPhone
wordt automatisch gedetecteerd en
het betreffende kanaal ingesteld. De
volumeregeling is ook via de APPLE
REMOTE afstandsbediening
mogelijk. De afstandsbediening kan
bij niet geplaatste of uitgeschakelde
iPod/iPhone voor de bediening van
de 8215 U gebruikt worden. De
volgend functies zijn mogelijk:
In-/Uitschakelen
lang - uit
kort - aan
Programma wisselen
rechts – vooruit
links – terug
Volumeregeling
harder / zachter
De bevestiging van de commando's
van de IR-afstandsbediening vindt
plaats via de LED aan de voorzijde
van de laadmodule.
®
®
