03 Busch-Wächter® Aufputz-Geräte

03.5 Schaltbeispiele.

Intelligente Technik für umfassende Sicherheit.
leicht zu installieren und lösen jede Anforderung souverän. Die folgende
Übersicht informiert über einige Varianten möglicher Schaltungen, die
zeigen, wie flexibel und effektiv diese innovativen Bewegungsmelder
einsetzbar sind.

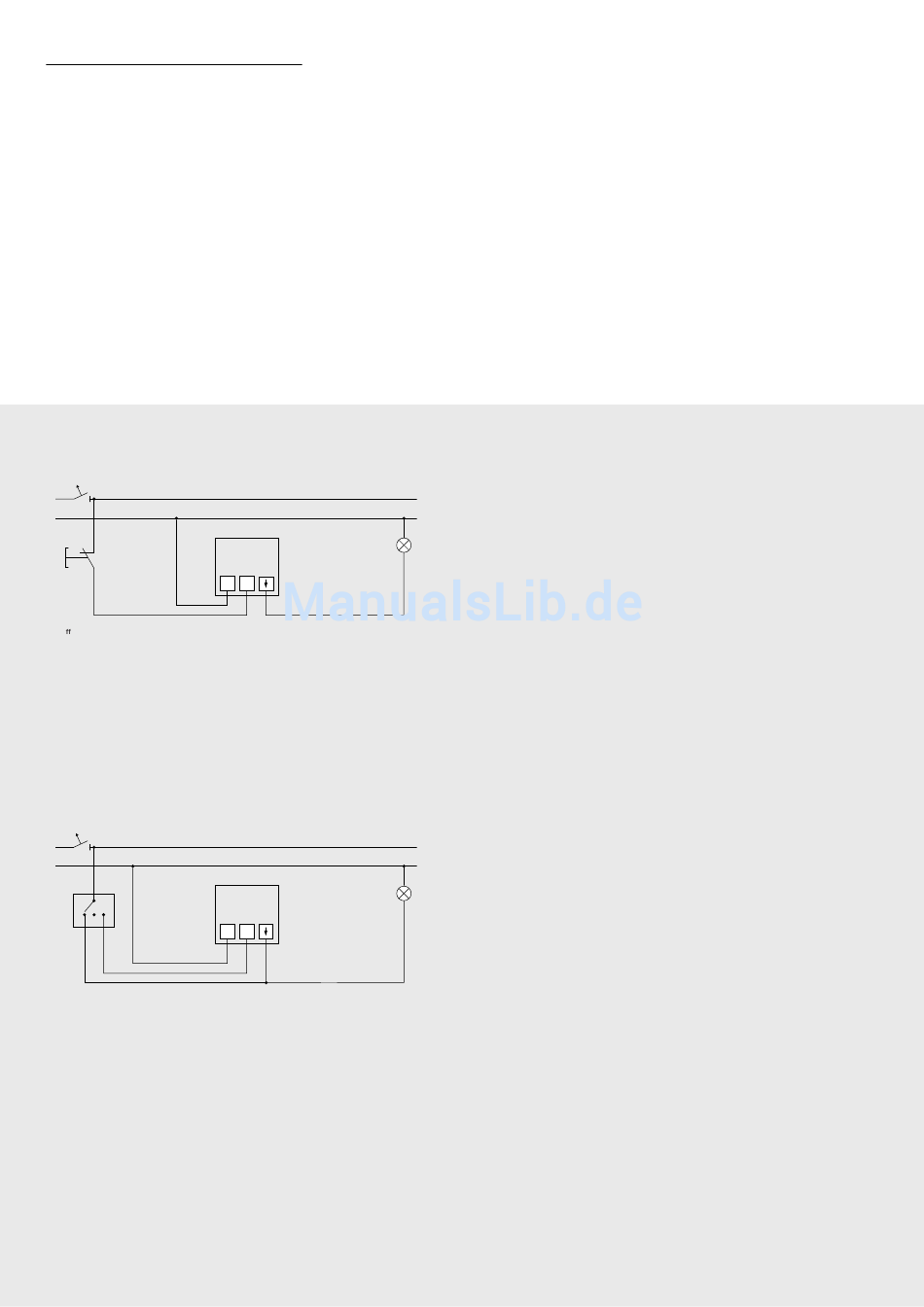

Einschaltung des Busch-Wächter® über Öffnertaster.
230 V~
16 A
L
N
Ö nertaster Busch-Wächter®
Funktionswahl der Außenbeleuchtung.
230 V~
16 A
L
N
1 2 3
Dreistufenschalter Busch-Wächter®
34 | Anwenderhandbuch Busch-Wächter®
N L
N L
Busch-Wächter® sind
Wird die Spannung vom Busch-Wächter® im Stand-by-Betrieb
kurzzeitig unterbrochen, erfolgt eine automatische Einschaltung
für die eingestellte Nachlaufzeit, mind. jedoch eine Minute.
Über den Dreistufenschalter 2713 U oder 2710/1 U können
folgende Funktionen gewählt werden:
» 1. Dauerlicht Ein
» 2. Licht ausgeschaltet
» 3. Bewegungsmelderbetrieb
