Display

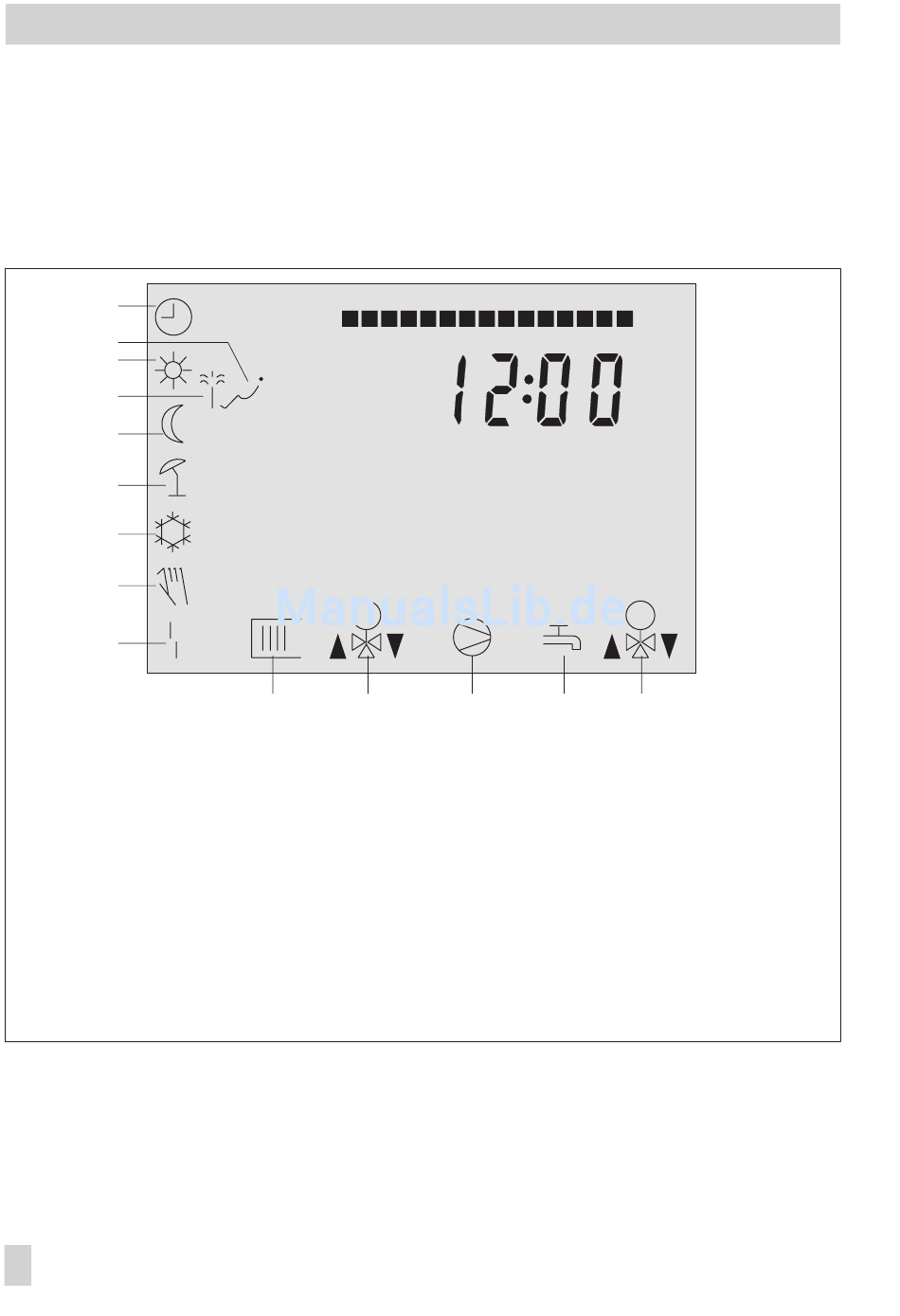

Das Display zeigt während des Betriebes die Uhrzeit sowie Informationen zum Betrieb des
Reglers an. Die Nutzungszeiten werden durch schwarze Quadrate unterhalb der Zahlenreihe
repräsentiert. Symbole markieren den Betriebsstatus des Reglers.
1
2
3
4
5
6
7
8
9
1 Automatik
2 Feiertage
3 Tagbetrieb
(Nennbetrieb)
4 Ferien
5 Nachtbetrieb
(Reduzierbetrieb)
6 Sommerbetrieb
Bild 1 · Symbole
Der Reglerstatus kann in der Betriebsebene abgefragt werden (–> Kapitel 1.4).
8
EB 5433
0 1 2 3 4 5 6 7 8
M
10 11
7 Frostschutzbetrieb
8 Handbetrieb
9 Betriebsstörung
10 Anforderung Heizkreis
11 Ventil HK
Auf (linker Pfeil)
Zu (rechter Pfeil)
9 10 11 12 13 14 15 16 17
1 3
2 4
12
18 19 20 21 22 23 24
M
13 14
12 Pumpenbetrieb
1 Heizungspumpe UP
2 Tauscherladepumpe TLP
3 Speicherladepumpe SLP
4 Zirkulationspumpe ZP
13 Anforderung Trinkwasser
14 Ventil TW
Auf (linker Pfeil)
Zu (rechter Pfeil)
