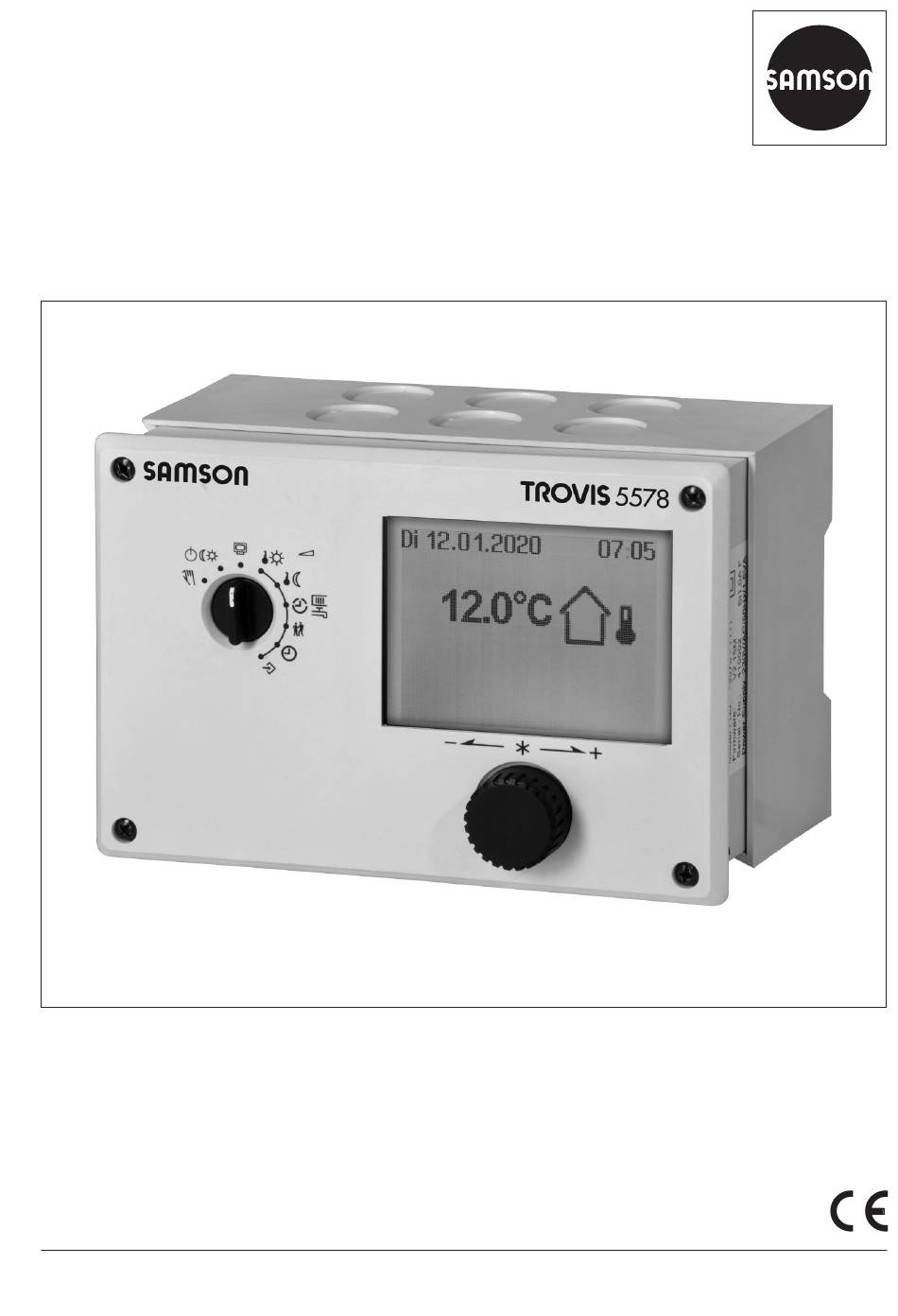

- Seite 1 KURZANLEITUNG KA 5578-E Originalanleitung Heizungs- und Fernheizungsregler TROVIS 5578-E Ausgabe Mai 2022...
- Seite 2 Hinweise zur vorliegenden Kurzanleitung Diese Kurzanleitung leitet zur sicheren Montage und Bedienung an. Die Hinweise und An- weisungen dieser Kurzanleitung sind verbindlich für den Umgang mit SAMSON-Geräten. Î Für die sichere und sachgerechte Anwendung diese Kurzanleitung vor Gebrauch sorgfäl- tig lesen und für späteres Nachschlagen aufbewahren.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gewährleistung .....................4 Sicherheitshinweise ..................4 Elektrischer Anschluss ..................5 Bedienelemente .....................8 Betrieb ......................9 Betriebsart einstellen ..................9 Zeitprogramme ....................10 5.2.1 Zeit/Datum einstellen ...................10 5.2.2 Nutzungszeiten anpassen ................12 5.2.3 Sondernutzung Partyzeit einstellen ..............15 5.2.4 Sondernutzung Feiertage einstellen ...............16 5.2.5 Sondernutzung Ferienzeiten einstellen............17 Tag-/Nacht-Sollwerte einstellen ..............20 Werkseinstellung laden .................21 Informationen ablesen ..................22 5.5.1... -
Seite 4: Gewährleistung
Gewährleistung 1 Gewährleistung Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, je- derzeit und ohne vorherige Ankündigung Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Kurzanleitung. Es wird keine Haftung dafür übernommen, dass der Käufer die Produkte für einen bestimm- ten Verwendungszweck einsetzen kann. -
Seite 5: Elektrischer Anschluss
Elektrischer Anschluss 3 Elektrischer Anschluss Bild 1: Elektrischer Anschluss des Heizungsreglers TROVIS 5578-E KA 5578-E... - Seite 6 Legende zu Bild 1: Analogausgang Ferngeber Speichersensor Analogeingang PWM Pulsweitenmodulation Speicherladepumpe Außensensor Raumsensor Umwälzpumpe Binärausgang Regelkreis Vorlaufsensor Binäreingang RüF Rücklaufsensor Zirkulationspumpe Wasserströmungssensor TROVIS 5578-E br/sw ws = weiß gn = grün br = braun sw = schwarz Bild 2: Anschluss eines Wasserströmungssensors KA 5578-E...
- Seite 7 Elektrischer Anschluss Für RK1: Raumleitgerät Typ 5257-5(x) 1) TROVIS 5578-E Für RK2: Raumleitgerät Typ 5257-5(x) 1) TROVIS 5578-E Für RK3: Raumleitgerät Typ 5257-5(x) 1) TROVIS 5578-E Typ 5244 nicht mehr lieferbar Bild 3: Anschluss eines Raumleitgeräts für RK1, RK2 oder RK3 Tabelle 1: Zulässige Aderquerschnitte für die Klemmenanschlüsse...
-
Seite 8: Bedienelemente

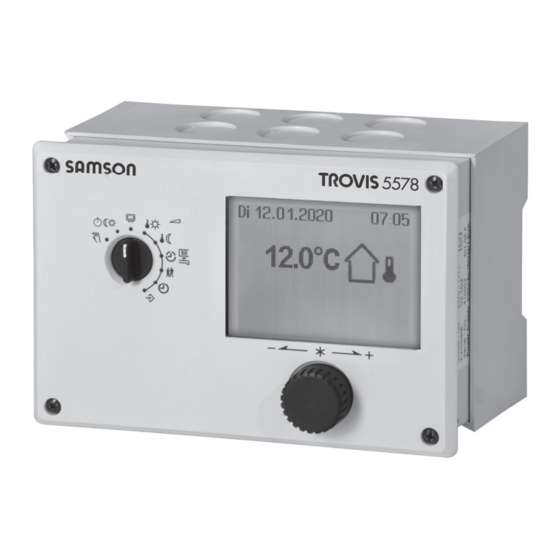

Bedienelemente 4 Bedienelemente Die Vor-Ort-Bedienung des Heizungsreglers erfolgt über die frontseitigen Bedienelemente. Diese sind an der Frontseite des Heizungsreglers angeordnet. Bedienknopf Drehen [q]: Anzeigen, Parameter und Funktionsblöcke auswählen Drücken [Û]: eine vorgenommene Auswahl oder Einstellung bestätigen Drehschalter Mit Hilfe des Drehschalters werden die Betriebsart und die wesentlichen Parameter einzelner Regelkreise bestimmt. -
Seite 9: Betrieb
Betrieb 5 Betrieb 5.1 Betriebsart einstellen Der Heizungsregler kann in den nachfolgend aufgeführten Betriebsarten betrieben werden: Tagbetrieb (Nennbetrieb): Unabhängig von der eingestellten Nutzungszeit und vom einge- stellten Sommerbetrieb werden ständig die für den Nennbetrieb eingestellten Sollwerte aus- geregelt. Symbol: Nachtbetrieb (Reduzierbetrieb): Unabhängig von den eingestellten Nutzungszeiten werden ständig die für den Reduzierbetrieb relevanten Sollwerte ausgeregelt. -
Seite 10: Zeitprogramme
Betrieb ¼ Regelkreis in Editiermodus bringen. Die Betriebsart wird invertiert dargestellt. q Betriebsart wählen: Automatikbetrieb Tagbetrieb Nachtbetrieb Anlage abgeschaltet ¼ Betriebsart bestätigen. Üblicherweise befindet sich der Heizungsregler im Automatikbetrieb. 5.2 Zeitprogramme Die Zeitprogramme sind im Automatikbetrieb wirksam. 5.2.1 Zeit/Datum einstellen Die aktuelle Uhrzeit und das aktuelle Datum sind unmittelbar nach der Inbetriebnahme und nach einem Netzausfall von mehr als 24 Stunden einzustellen. - Seite 11 Betrieb ¼ Uhrzeit in den Editiermodus bringen. Die Uhrzeit wird invertiert dargestellt. q Uhrzeit ändern. ¼ Uhrzeit übernehmen. q „Datum (TT.MM)“ wählen [q]. ¼ Datum in Editiermodus bringen. Das Datum wird inver- tiert dargestellt. q Datum ändern (Tag.Monat). ¼ Datum übernehmen. q „Jahr“...
-
Seite 12: Nutzungszeiten Anpassen
Betrieb q Automatische Sommer-Winterzeitumschaltung wählen. ¼ Automatische Sommer-Winterzeitumschaltung in Editier- modus bringen. Die aktuelle Einstellung wird invertiert dargestellt: EIN = Sommer-Winterzeitumschaltung aktiv AUS = Sommer-Winterzeitumschaltung nicht aktiv q Automatische Sommer-Winterzeitumschaltung deaktivie- ren/aktivieren. ¼ Deaktivierung/Aktivierung übernehmen. Drehschalter auf die Schalterstellung „Betriebsebene“ zu- rückdrehen. Info Die Uhrzeit läuft bei Ausfall der Versorgungsspannung garantiert 24 Stunden, in der Regel aber mindestens 48 Stunden weiter. - Seite 13 Betrieb Drehschalter auf die Schalterstellung „Nutzungszeiten“ drehen. Der erste Regelkreis wird zusammen mit den aktuel- len Nutzungszeiten angezeigt. q Ggf. Nutzungszeiten eines anderen Regelkreises wählen: – Heizkreis HK2 – Heizkreis HK3 – Heizkreis HK11 – Heizkreis HK12 – Heizkreis HK13 –...
- Seite 14 Betrieb ¼ Zeitraum/Tag in Editiermodus bringen. Die Startzeit des ersten Nutzungszeitraums ist im Editier- modus (invertierte Darstellung). q Startzeit ändern. Die Einstellung erfolgt in Schritten von 15 Minuten. ¼ Startzeit bestätigen. Die Endzeit des ersten Nutzungszeitraums ist im Editier- modus. q Endzeit ändern. Die Einstellung erfolgt in Schritten von 15 Minuten.
-
Seite 15: Sondernutzung Partyzeit Einstellen
Betrieb 5.2.3 Sondernutzung Partyzeit einstellen Für die Dauer der eingestellten Partyzeit wird der Nennbetrieb im entsprechenden Regelkreis (HK1, HK2, HK3 oder TWW) fortgesetzt oder eingeleitet. Nach Ablauf der Partyzeit stellt sich die Anzeige auf --:-- zurück. Parameter Wertebereich HK1 Partyzeit --:-- h 0 bis 48 h;... -
Seite 16: Sondernutzung Feiertage Einstellen
Betrieb 5.2.4 Sondernutzung Feiertage einstellen An Feiertagen gelten die für Sonntag eingestellten Nutzungszeiten. Es können maximal 20 Feiertage eingegeben werden. Parameter Wertebereich Feiertage --:-- 01.01 bis 31.12 Drehschalter auf die Schalterstellung „Sondernutzung“ drehen. Die Partyzeit des ersten Regelkreises ist ausgewählt. q „Feiertage“... -
Seite 17: Sondernutzung Ferienzeiten Einstellen
Betrieb Wenn alle Feiertage eingestellt sind: q „Zurück“ wählen. ¼ Feiertag-Einstellung beenden. Drehschalter auf die Schaltereinstellung „Betriebsebene“ zurückdrehen. Info Feiertage, die keinem festen Datum zugeordnet sind, sollten spätestens am Jahresende gelöscht werden, damit sie nicht automatisch ins nächste Jahr übernommen werden. 5.2.5 Sondernutzung Ferienzeiten einstellen In den Ferienzeiten ist die Anlage dauerhaft im Reduzierbetrieb. - Seite 18 Betrieb ¼ Ferien-Einstellung starten. Der erste eingestellte Ferien- zeitraum ist ausgewählt. Sind noch keine Ferien einge- stellt (Werkseinstellung), steht die Auswahl auf „--.-- - --.--“. q Ggf. Auswahl „--.-- - --.--“ wählen. q Ferien in Editiermodus bringen. Das Startdatum ist ausgewählt (invertierte Darstellung). q Startdatum einstellen.
- Seite 19 Betrieb Ferien löschen: q Zu löschenden Ferienzeitraum wählen. ¼ Ferien bestätigen. q Einstellung „--.-- - --.--“ wählen. ¼ Einstellung bestätigen. Der Ferienzeitraum ist gelöscht. Wenn alle Ferien eingestellt sind: q „Zurück“ wählen. ¼ Ferien-Einstellung beenden. Drehschalter auf die Schaltereinstellung „Betriebsebene“ zurückdrehen. Info Eingegebene Ferienzeiträume sollten spätestens am Jah- resende gelöscht werden, damit sie nicht automatisch ins nächste Jahr übernommen werden.
-
Seite 20: Tag-/Nacht-Sollwerte Einstellen
Betrieb 5.3 Tag-/Nacht-Sollwerte einstellen Die Tag-Sollwerte sind im Tagbetrieb (Nennbetrieb) und innerhalb der Nutzungszeiten im Automatikbetrieb wirksam. Die Nacht-Sollwerte sind im Nachtbetrieb (Reduzierbetrieb) und außerhalb der Nutzungszei- ten im Automatikbetrieb wirksam. Es lassen sich jeweils die Tag- und Nachtsollwerte für die nachfolgend aufgeführten Tempe- raturen einstellen. -
Seite 21: Werkseinstellung Laden
Betrieb Schalterstellung Parameter Wertebereich HK1 AT Abschaltwert 15.0 °C –50.0 bis 50.0 °C HK2 AT Abschaltwert 15.0 °C –50.0 bis 50.0 °C HK3 AT Abschaltwert 15.0 °C –50.0 bis 50.0 °C HK11 AT Abschaltwert 15.0 °C –50.0 bis 50.0 °C HK12 AT Abschaltwert 15.0 °C –50.0 bis 50.0 °C HK13 AT Abschaltwert 15.0 °C –50.0 bis 50.0 °C Drehschalter auf die Schalterstellung... -
Seite 22: Informationen Ablesen
Betrieb Drehschalter in die Schalterstellung „Einstellungen“ dre- hen. q Schlüsselzahl 1991 einstellen. ¼ Schlüsselzahl bestätigen. Die Werkseinstellung ist geladen, wenn der Regler das nachfolgende Symbol anzeigt: 5.5 Informationen ablesen Während des Betriebs können im Display des Heizungsreglers verschiedene Informationen abgelesen werden. Standardmäßig zeigt der Heizungsregler in der Schalterstellung „Be- triebsebene“... -
Seite 23: Betriebszustand
Betrieb q Betriebszustand Für die Heizkreise HK1, HK2, HK3, HK11, HK12 und HK13 gilt: aktuelle Be- aktueller triebsart Stellwert Heiz- Ventil Umwälzpumpe kreis EIN/AUS Für die Trinkwassererwärmung TWW gilt: aktuelle Be- triebsart Pumpe EIN/AUS Speicherladepumpe Zirkulationspumpe Solarkreispumpe Weitere Informationen vgl. Kap. 5.1. q Eingestellte Anlagenkennziffer Weitere Informationen vgl. - Seite 24 Betrieb q Nutzungszeiten (abhängig von der Anlagenkennziffer) – Heizkreis HK1 – Heizkreis HK2 – Heizkreis HK3 – Heizkreis HK11 – Heizkreis HK12 – Heizkreis HK13 – Trinkwassererwärmung TWW Tagbetrieb-Zeiten sind im Zeitgraph schwarz markiert. Nachtbetrieb- und Ausschaltzeiten sind im Zeitgraph grau markiert.
- Seite 25 Betrieb q Trend-Viewer Standardmäßig werden die am Außensensor AF1 und Vorlaufsensor VF1 gemessenen Werte über die Zeit an- gezeigt. Erweiterte Betriebsebene Nebenstehende Informationen zu Reglerausführung (Geräte- kennung, Seriennummer, Software- und Hardwareversion) und Zählerbus werden in der erweiterten Betriebsebene an- gezeigt. Drehschalter auf die Schalterstellung „Einstellungen“...
-
Seite 26: Trend-Viewer Anpassen
Betrieb Info − Durch erneute Eingabe der Schlüsselzahl 1999 werden die Zusatzinformationen ausgeblendet. − Die Schlüsselzahl 1999 kann nicht verwendet werden, um Änderungen in der Reglerkonfiguration und -parametrie- rung vorzunehmen. Für die Konfiguration und Parametrie- rung existiert eine gesonderte Schlüsselzahl, vgl. Kap. „In- betriebnahme”... - Seite 27 Betrieb Zeitachse verschieben: q Funktion „Scrollen“ wählen. ¼ Funktion „Scrollen“ in Editiermodus bringen. q Zeitachse verschieben. ¼ Ausschnitt bestätigen. Darstellung vergrößern/verkleinern q Funktion „Zoomen“ wählen. ¼ Funktion „Zoomen“ öffnen. q Darstellung vergrößern/verkleinern. ¼ Darstellung bestätigen. Trend-Viewer schließen q „Zurück“ wählen. ¼ Trend-Viewer schließen. KA 5578-E...
-
Seite 28: Heizungsregler Im Handbetrieb Betreiben
Betrieb 5.6 Heizungsregler im Handbetrieb betreiben Im Handbetrieb erfolgt die Einstellung aller Heizungsreglerausgänge. HINWEIS Anlagenschäden durch Frost bei Betriebsart Handbetrieb! In der Betriebsart Handbetrieb ist die Frostschutzfunktion deaktiviert. Î Heizungsanlage bei kalten Temperaturen nicht dauerhaft im Handbetrieb betreiben. Stellwert/Schaltzustand manuell ändern: Drehschalter in die Schalterstellung „Handbetrieb“... -
Seite 29: Fehlerliste
Fehlerliste 6 Fehlerliste Err Sensorausfall = Sensorausfall (vgl. Kapitel „Störungen” in der Einbau- und Bedienungsanleitung u EB 5578-E) Hinw. Desinfektion = Desinfektionstemperatur nicht erreicht (vgl. Funktion „Thermische Desinfektion des Trinkwasserspeichers” in Anhang A der Einbau- und Bedienungsanleitung u EB 5578-E) Hinw. Max. Ladetemp. = Maximale Ladetemperatur erreicht (vgl. Funktion „Trink- wassererwärmung im Speicherladesystem”... - Seite 32 KA 5578-E SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
