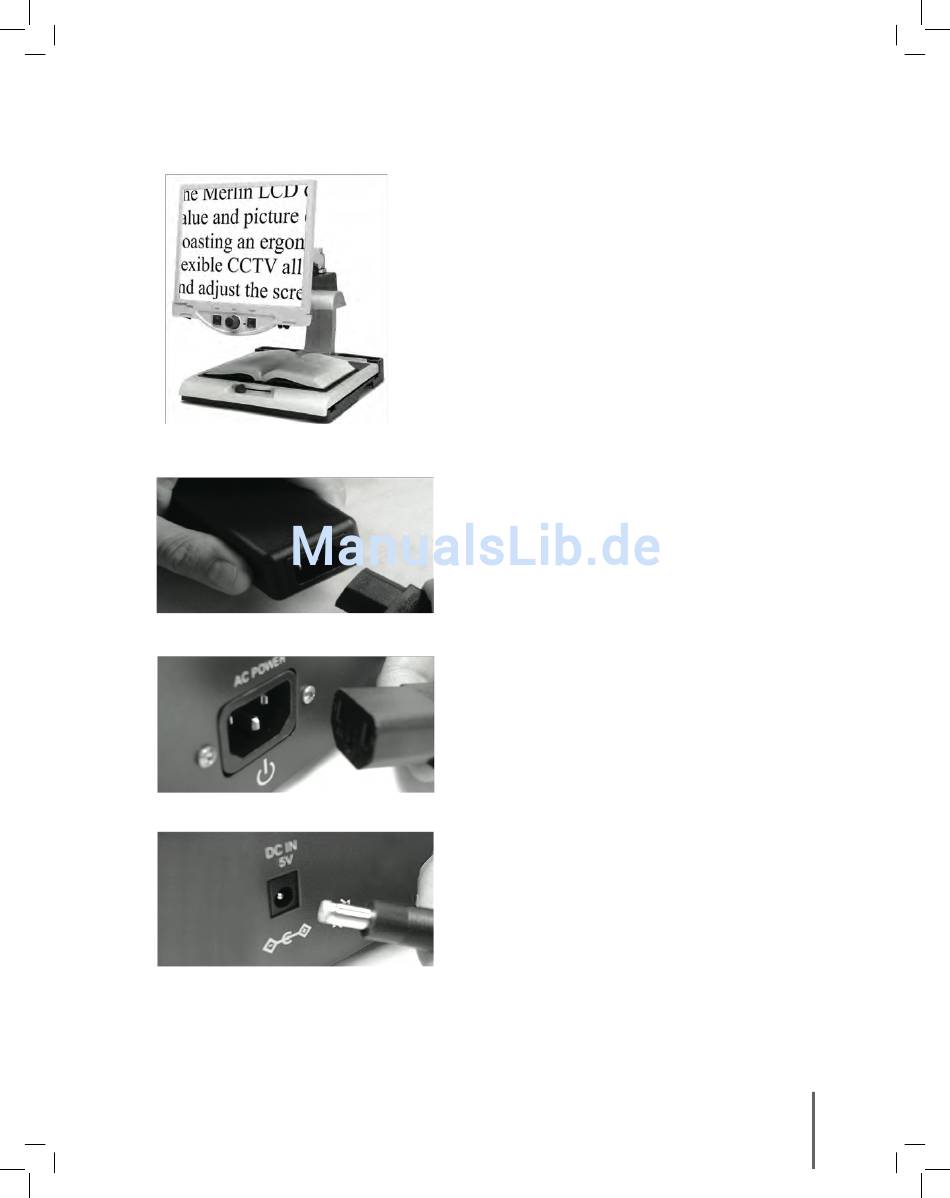

Abbildung 1
Abbildung 2
Abbildung 3
Abbildung 4
1. Finden Sie eine stabile, ebene
Fläche, wie einen stabilen Tisch,
wo Sie Merlin HD verwenden
möchten. Für einen sicheren
Griff, tragen Sie Merlin HD nur an
den zwei eingesenkten Griffen an
beiden Seiten der Basis. Tragen
Sie ihn nicht am Griff des LCD-
Monitors. Stellen Sie ihn auf dem
Tisch ab (siehe Abbildung 1).
2. Schließen Sie das kurze Ende
des Y-Stromkabels an das
Netzteil des Merlin HD an (siehe
Abbildung 2 und Teile Nr. 12 und
Nr. 13 auf Seite 9).
3. Schließen Sie das lange Ende
des Y-Stromkabels an den
Stromeingang des Monitors auf
der Hinterseite des Merlin HD wie
abgebildet an (siehe Abbildung
3).
4. Schließen Sie den Stromstecker
des Merlin HD Netzteils an den
Stromeingang „DC IN 5V" auf der
Hinterseite des Geräts wie
abgebildet an (siehe Abbildung
4). Zuletzt schließen Sie den AC-
Stromstecker an eine verfügbare
Steckdose oder FI-Schalter an.
Merlin HD aufstellen
|
1 1
11
