Zwischenverstärker 5Z2/NT
4.1 Verwendungszweck
Der Zwischenverstärker 5Z2/NT ist ein Baustein des TechniSystems 5/8 für große
Verteilanlagen. Die Verstärkungen und die fest eingestellten Schräglagenentzerrungen des
Gerätes sind für den Ausgleich der Dämpfung durch Kabel und/oder Komponenten von
12dB bei 2150MHz ausgelegt. Die Verstärkung des terrestrischen Pfades ist einstellbar. Die
Stromversorgung übernimmt das Netzteil des Grundgerätes. Falls wegen vieler dazwischen
geschalteter Kaskaden dessen Leistungsfähigkeit nicht ausreicht, ist der Anschluss des
Steckernetzteiles möglich, um den Zwischenverstärker selbst und vorgelagerte Baugruppen mit
Betriebsspannung zu versorgen.
Die Verstärker der Sat-Stämme Low-Band, vertikal und High-Band, horizontal werden immer von
einem nachgeschalteten TechniSystem 5/8 G2 gespeist.
Der Zwischenverstärker 5Z2/NT ist auch zusammen mit dem Schalter TechniSwitch 5/8 G2
(ohne Netzteil) einsetzbar. Es muss jedoch nachgerechnet werden, ob der Speisestrom für den
Zwischenverstärker von den Empfängern aufgebracht werden kann.
Bei Verwendung zusammen mit einem TechniRouter 5/1x8 G oder 5/2x4 G sollte eines der
beiden Geräte immer mit Netzteil betrieben werden.

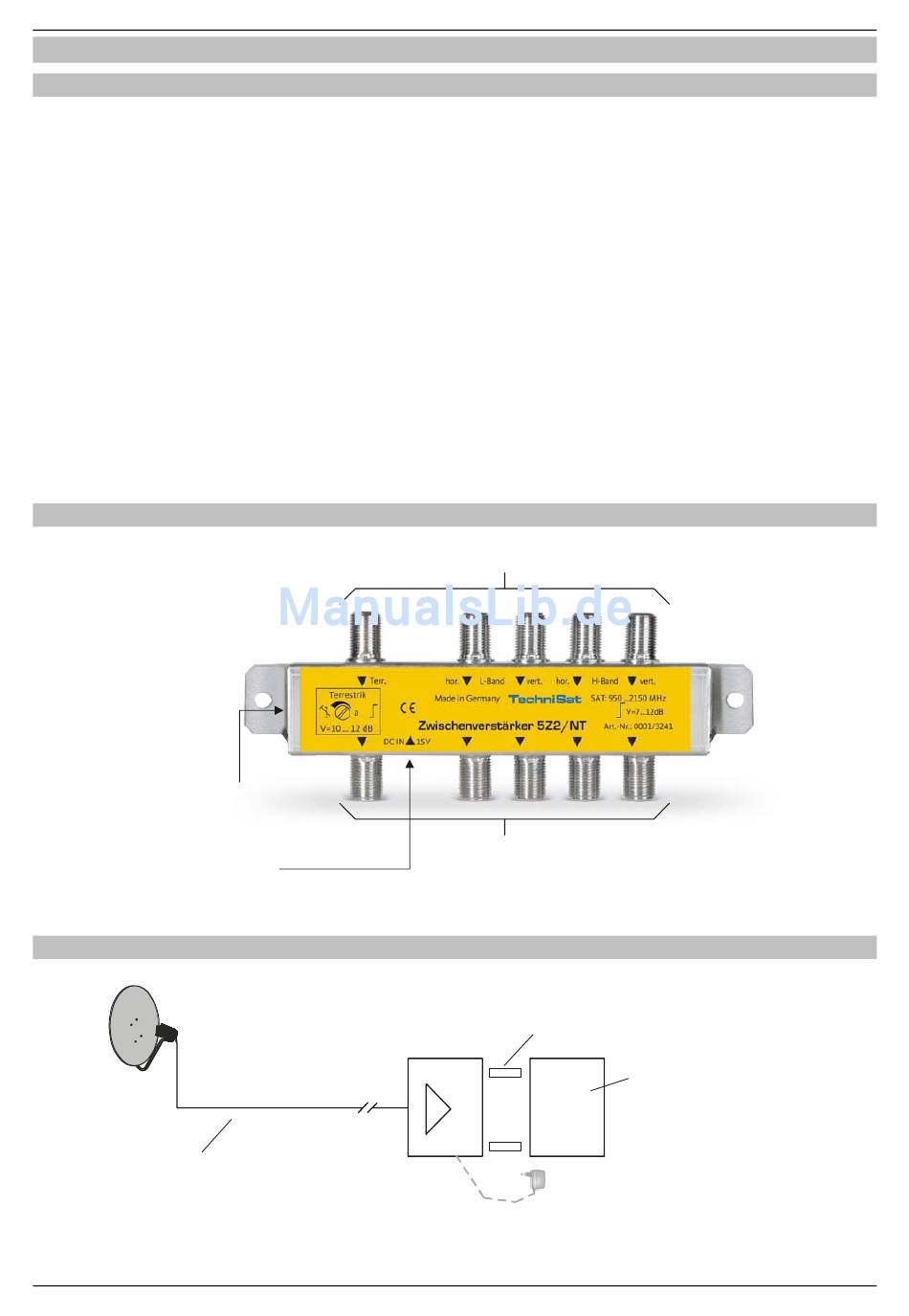

4.2 Abbildung
Anschluss für das
optional zu verwendende Netzteil
4.3 Typisches Anwendungsbeispiel
Außeneinheit
Antennenleitung:
z.B. 30m Multimediakabel
Einstellung
Verstärkung
(Terrestrik)
5
Eingänge
Ausgänge
5 Stück F-auf-F-Schnellverbindungsstecker
. .
.
5x
5Z2/NT
optional
10
weitere(r) Baustein(e)
